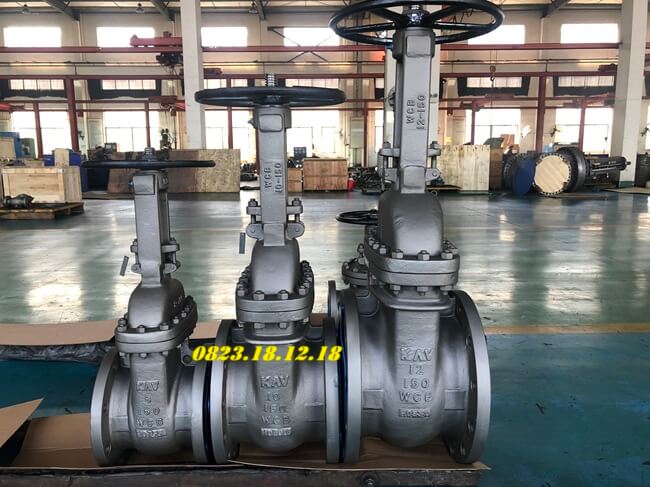

Van cổng là gì? Cấu tạo, cơ chế hoạt động và báo giá

1. Vài nét nổi bật chung về van cổng

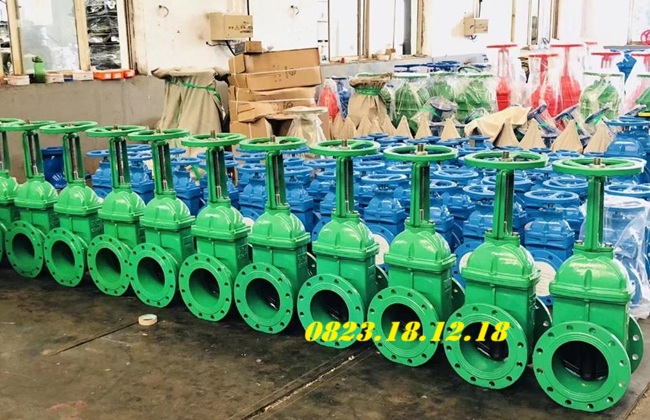

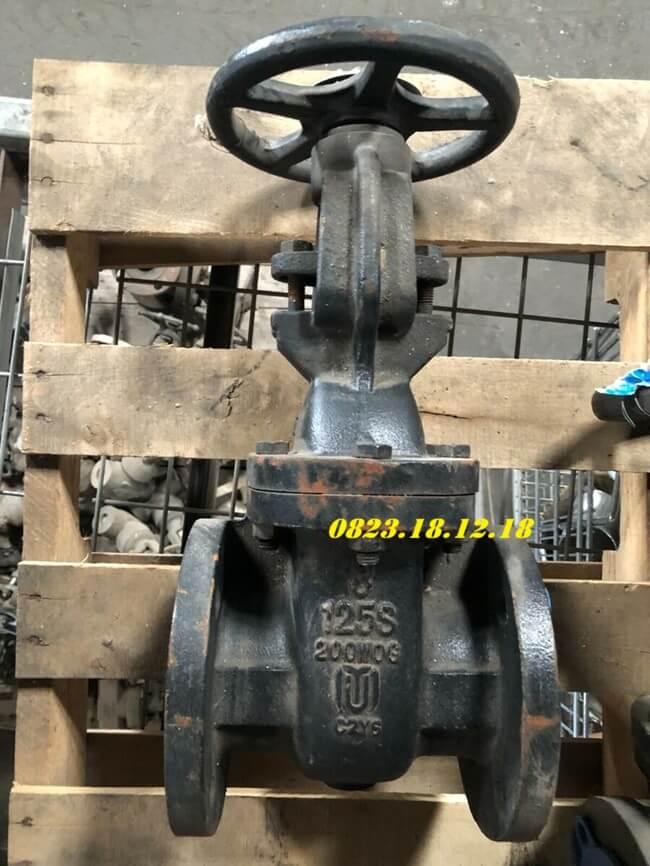

Van cổng (Gate Valve) là một loại van cơ học dùng để kiểm soát dòng chảy chất lỏng hoặc khí trong hệ thống đường ống bằng cách nâng hoặc hạ một cánh cổng (gate). Khi van mở hoàn toàn, cánh van được nâng lên khỏi đường dẫn, cho phép dòng chảy đi qua không bị cản trở. Ngược lại, khi van đóng, cánh cổng hạ xuống và chặn hoàn toàn dòng chảy.

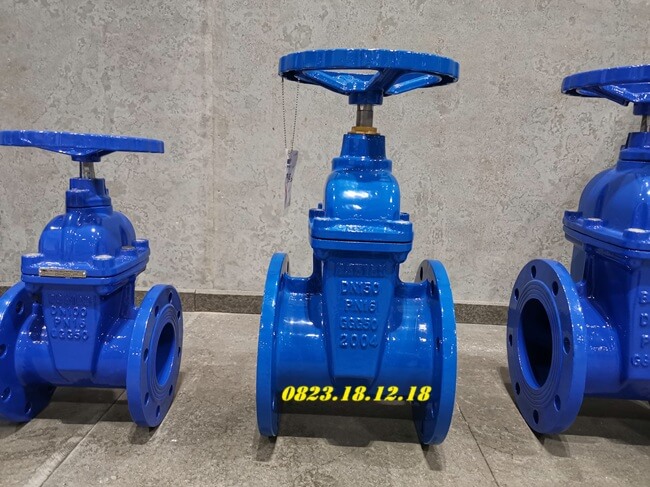

Khác với các loại van điều tiết như van bướm hay van bi, van cửa được thiết kế chủ yếu để đóng/mở hoàn toàn (ON/OFF), không thích hợp để điều chỉnh lưu lượng..

2. Cấu tạo và nguyên lý hoạt động của van cổng

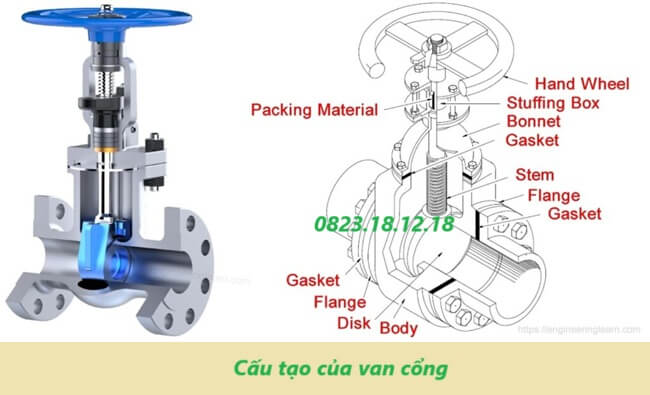

2.1. Cấu tạo của van cổng

Van chặn bao gồm các bộ phận chính sau:​

– Thân van: Là bộ phận chính chứa các chi tiết bên trong, thường làm bằng gang, inox, đồng hoặc thép.

– Cửa van (cánh van): Hình dạng như cánh cổng, làm bằng kim loại cứng, nâng lên/hạ xuống để đóng mở dòng chảy.

– Ty van (trục van): Kết nối giữa tay quay và cửa van, có thể là ty nổi hoặc ty chìm.

– Nắp van: Bảo vệ phần chuyển động và giúp cố định ty van.

– Tay quay (vô lăng): Dùng để điều khiển đóng/mở van bằng tay.

– Gioăng làm kín: Ngăn chặn rò rỉ lưu chất ra ngoài.

2.2 Nguyên lý hoạt động của van cổng

Van cổng hoạt động theo cơ chế nâng hạ một cánh cổng (thường là kim loại) vuông góc với dòng chảy trong ống. Khi người vận hành xoay tay quay (vô lăng) theo chiều mở, trục van (ty van) sẽ di chuyển và kéo cánh van lên, tạo ra khoảng trống cho lưu chất (nước, dầu, khí…) đi qua mà không bị cản trở.

Ngược lại, khi xoay theo chiều đóng, trục van đẩy cánh van hạ xuống, từ từ chặn kín dòng chảy và ngăn không cho chất lỏng hoặc khí tiếp tục lưu thông.

3. Một số ưu điểm nổi bật của van cổng

Van cánh trượt mang lại nhiều ưu điểm nổi bật như:

– Ưu điểm 1: Lưu lượng lớn, cho phép lưu thông chất lỏng/gas với tốc độ cao.

– Ưu điểm 2: Ít cản trở dòng chảy nên khi mở hoàn toàn, van không gây áp suất ngược.

– Ưu điểm 3: Ít mài mòn, bởi vì cơ chế đóng mở trực tiếp, van cánh trượt ít bị mài mòn hơn so với van bướm khi điều tiết dòng chảy trong thời gian dài.

– Ưu điểm 4: Giảm tổn thất áp lực nhờ đường dẫn thẳng khi mở.

– Ưu điểm 5: Hoạt động ổn định trong môi trường áp lực và nhiệt độ cao.

– Ưu điểm 6: Kín hoàn toàn khi đóng, chống rò rỉ hiệu quả.

– Ưu điểm 7: Đa dạng kích thước và chất liệu, dễ tích hợp vào nhiều hệ thống.

– Ưu điểm 8: Có thể vận hành thủ công hoặc tự động hóa bằng điện hoặc khí nén

4. Phân loại các dạng van cổng phổ biến

4.1. Phân loại theo cấu tạo trục (ty van)

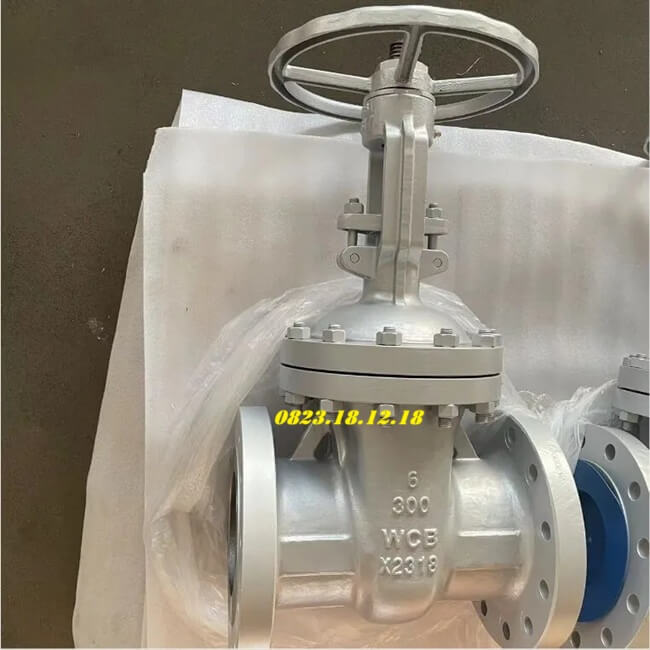

– Van cổng ty nổi (Rising stem): dễ dàng quan sát quá trình đóng mở vì ty van nhô ra ngoài, giúp việc bảo trì và kiểm tra nhanh chóng

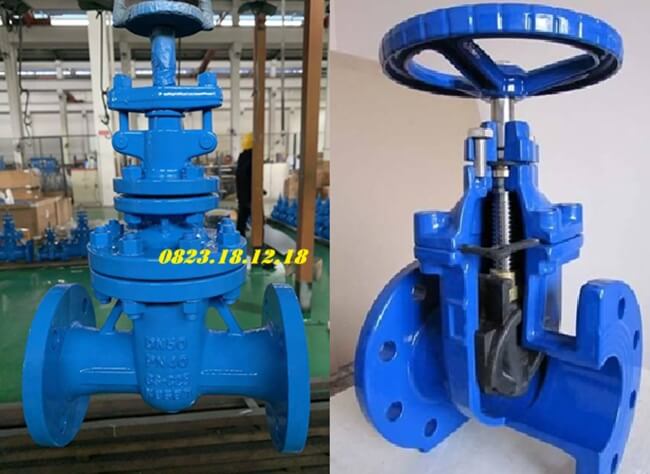

– Van cổng ty chìm (Non-rising stem): tiết kiệm không gian lắp đặt, phù hợp với các hệ thống cần chôn ngầm hoặc không gian hẹp.

4.2. Phân loại theo phương thức vận hành

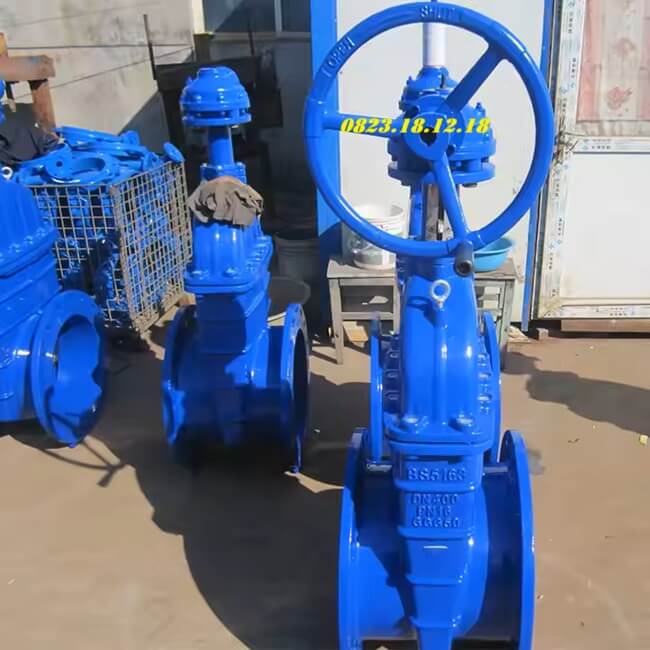

– Van cổng tay quay: điều khiển bằng tay quay (vô lăng tròn), phổ biến, giá rẻ.

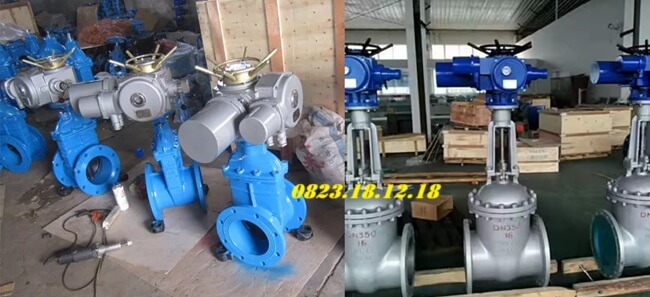

– Van cổng điều khiển điện: Tự động hóa, dùng trong hệ thống điều khiển từ xa.

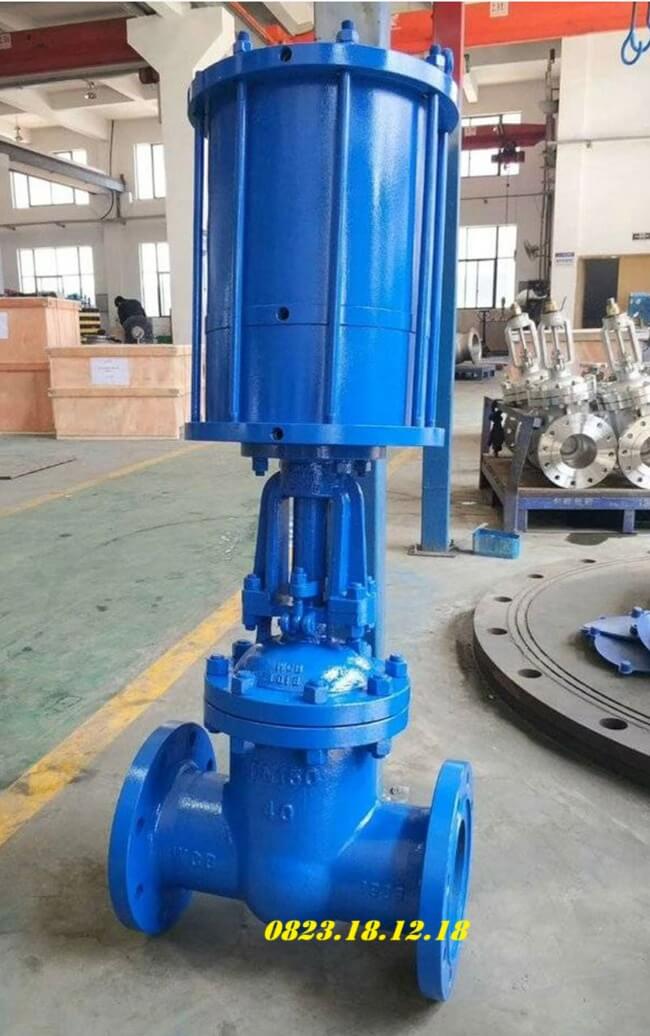

– Van cổng điều khiển khí nén: Phù hợp nơi dễ cháy nổ hoặc cần đóng/mở nhanh.

4.4 Phân loại theo nhãn hàng và xuất xứ

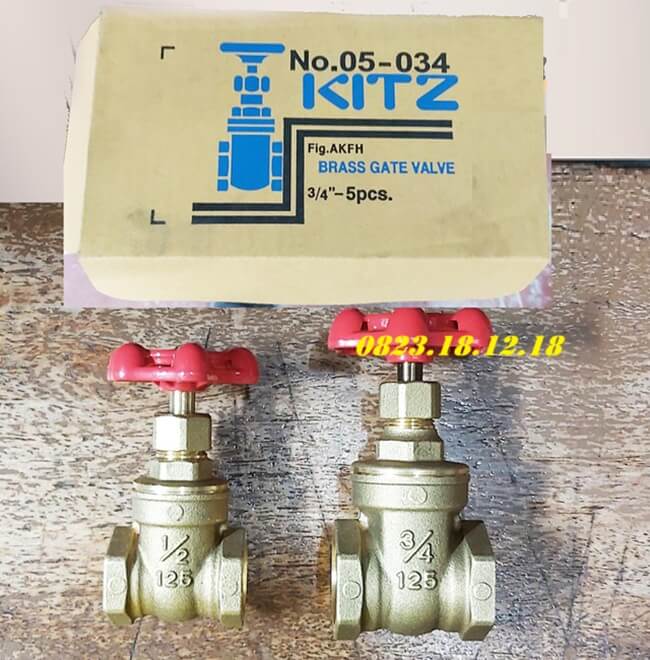

– Van cổng Kitz – Nhật Bản: Thương hiệu uy tín, chất lượng cao, độ bền vượt trội.

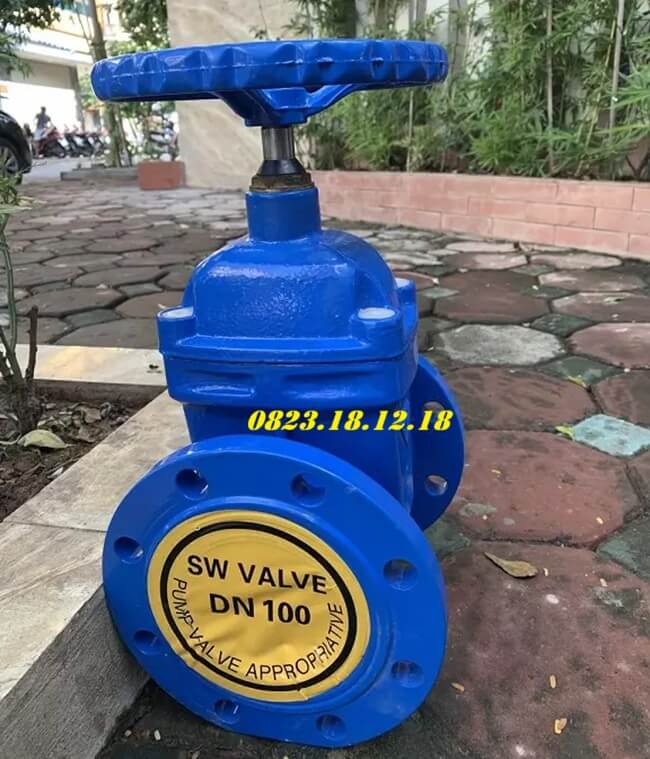

– Van cổng Samwoo – Hàn Quốc: Thiết kế chắc chắn, hoạt động ổn định trong môi trường công nghiệp.

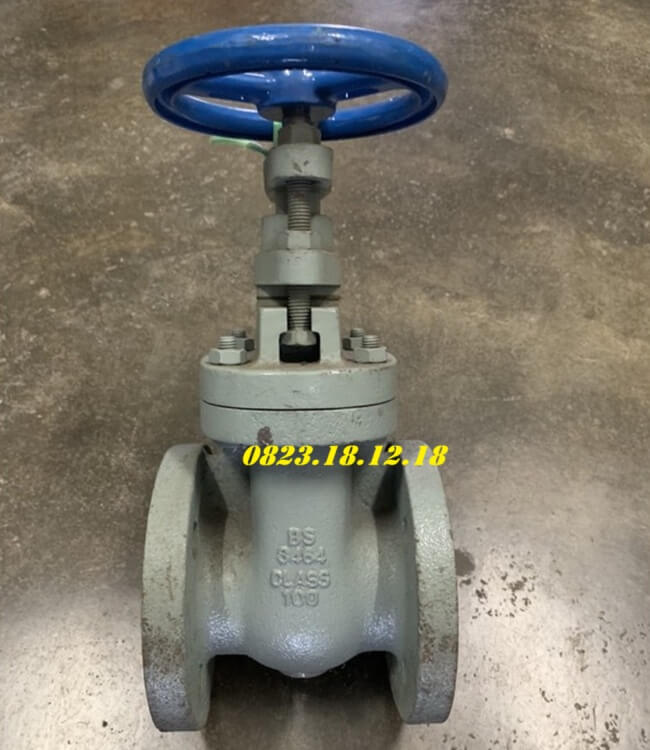

– Van chặn ARITA – Malaysia: Giá hợp lý, đáp ứng tốt cho hệ thống nước và hơi.

– Van chặn AUT – Đài Loan: Chất lượng ổn định, dễ lắp đặt, phù hợp nhiều ứng dụng.

5. Bảng giá van cổng mới nhất 2025

​Dưới đây là bảng giá tham khảo cho một số loại Gate valve phổ biến từ các thương hiệu khác nhau:​

5.1. Bảng giá van cổng gang tháng 4 năm 2025

5.2. Bảng giá van cổng đồng mới nhất 4/2025

5.3. Bảng giá van cổng inox update tháng 4 năm 2025

​Lưu ý: Giá van cổng trên chỉ mang tính tham khảo. Tùy thuộc vào thời gian và thương hiệu (ARV, AUT, Wonil, KSB…), giá có thể thay đổi.

6. Hướng dẫn lắp đặt và bảo trì van chặn

6.1. Các bước lắp đặt van chặn an toàn và chính xác

– Vệ sinh đường ống sạch sẽ, loại bỏ rác và cặn bẩn.

– Đặt van đúng chiều dòng chảy, theo ký hiệu mũi tên trên thân van.

– Lắp đúng khớp, dùng gioăng kín và băng tan tại vị trí ren hoặc mặt bích.

– Xiết đều các bulong theo hình sao để tránh lệch tâm, rò rỉ.

– Mở thử van 1 – 2 lần để đảm bảo hoạt động trơn tru trước khi đưa vào sử dụng.

6.2. Cách vệ sinh và kiểm tra van chặn định kỳ

– Kiểm tra rò rỉ định kỳ, nhất là tại vị trí nắp van, ty van.

– Tra dầu/mỡ bôi trơn vào ty van, trục quay nếu tay quay bị cứng.

– Mở/đóng van định kỳ nếu không sử dụng thường xuyên, tránh kẹt.

– Với van điều khiển điện/khí: kiểm tra tín hiệu, nguồn cấp và motor.

7. Các câu hỏi thường gặp về can cổng

– Khi nào nên dùng van cửa điều khiển điện thay vì tay quay?

Khi van được lắp ở vị trí xa, trên cao, hoặc cần tự động hóa hệ thống.

– Van cổng dùng cho PCCC (phòng cháy chữa cháy) là loại nào?

Thường là van gang, ty nổi, tiêu chuẩn BS hoặc JIS, có sơn epoxy đỏ và đồng hồ hiển thị vị trí.

– Mua van cổng giá rẻ, chính hãng ở đâu?

Mua van cổng giá rẻ, chất lượng tại Công Ty TNHH THIẾT BỊ ĐIỆN TS. Công Ty cam kết hàng chính hãng, đầy đủ COCQ, liên hệ ngay HL 0823.18.12.18 để nhận báo giá ưu đãi!

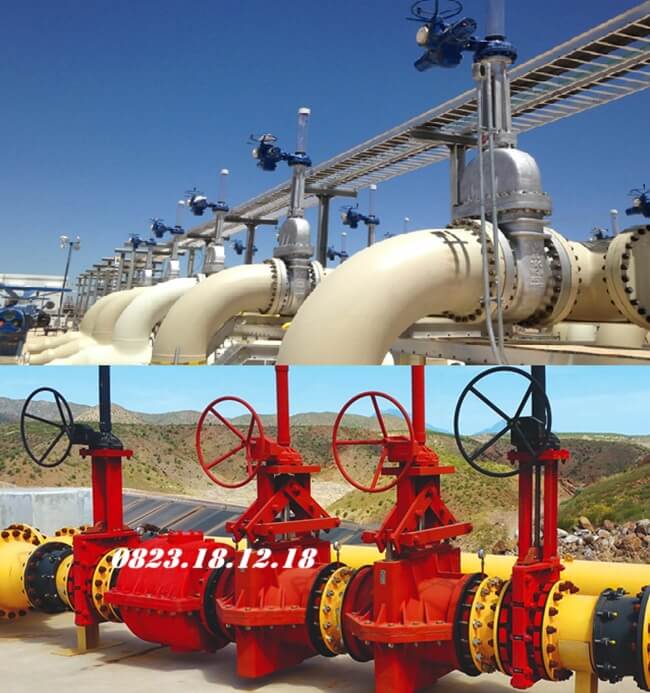

8. Các ứng dụng phổ biến của van cổng

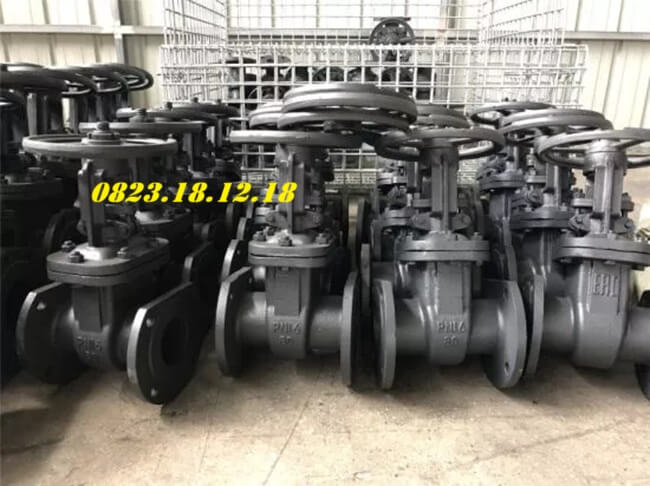

Gate valve được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng, bao gồm:​

– Ứng dụng trong hệ thống cấp thoát nước: Kiểm soát dòng chảy trong các hệ thống cung cấp và thoát nước đô thị.​

– Ứng dụng trong xử lý nước thải: Sử dụng trong các nhà máy xử lý nước thải để kiểm soát dòng chảy của nước và bùn.​

– Ứng dụng trong ngành dầu khí và hóa chất: Điều khiển dòng chảy của dầu, khí và các hóa chất trong các nhà máy lọc dầu và hóa chất.​

– Ứng dụng trong hệ thống phòng cháy chữa cháy (PCCC): Được lắp đặt trong các hệ thống PCCC để kiểm soát nước chữa cháy.​

– Ứng dụng trong nhà máy nhiệt điện và thủy điện: Kiểm soát dòng chảy của nước và hơi nước trong quá trình sản xuất điện.​

– Ứng dụng trong ngành công nghiệp thực phẩm và dược phẩm: Sử dụng trong các quy trình sản xuất yêu cầu kiểm soát chính xác dòng chảy của nguyên liệu.​

9. Gợi ý địa chỉ mua van cổng chính hãng – giá rẻ

Van chặn là lựa chọn thông minh cho các hệ thống đường ống cần đóng mở hoàn toàn, đặc biệt với những ứng dụng có áp lực lớn, nhiệt độ cao và yêu cầu độ kín tuyệt đối.

Để đảm bảo hiệu quả sử dụng và độ bền của sản phẩm, nên chọn mua van cổng từ Công Ty TNHH THIẾT BỊ ĐIỆN TS, cam kết đầy đủ giấy tờ CO-CQ, bảo hành lên tới 12 tháng, tư vấn hỗ trợ kỹ thuật miễn phí.
