Van cổng chịu áp suất cao

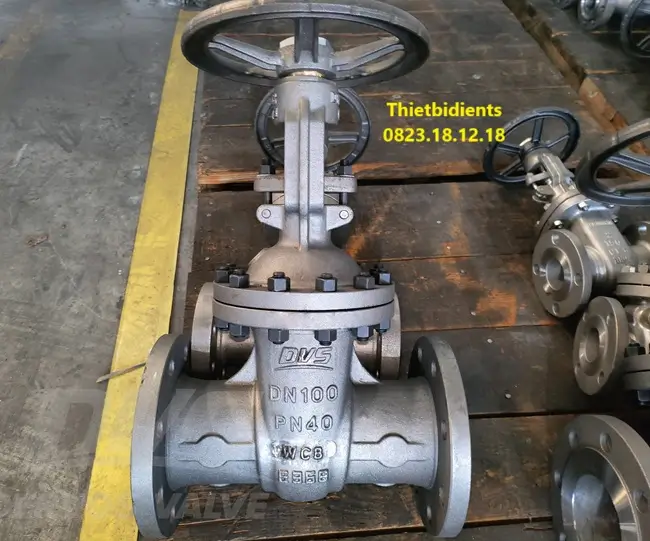

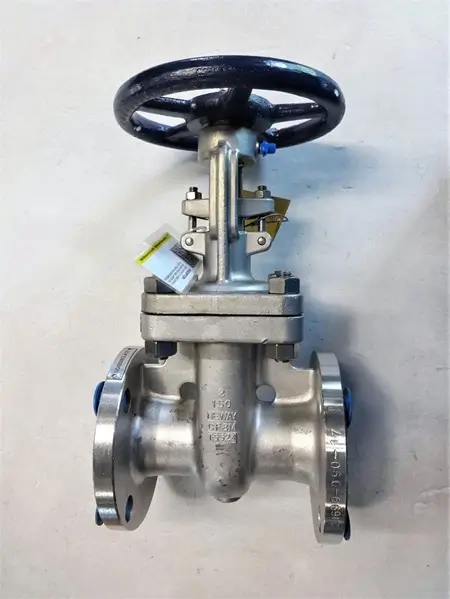

I. Giới thiệu về sản phẩm van cổng chịu áp suất cao

Van cổng chịu áp suất cao là một trong những dòng van công nghiệp quan trọng được ứng dụng trong các hệ thống đường ống vận chuyển chất lỏng, khí hoặc hơi nước có áp suất lớn. Khác với các loại van thông thường, van cổng loại này được chế tạo từ các vật liệu có khả năng chịu áp lực và nhiệt độ cao như thép carbon, thép hợp kim, thép rèn hoặc inox cao cấp, đảm bảo an toàn tuyệt đối trong môi trường khắc nghiệt.

Điểm nổi bật của van cổng chịu áp suất cao là khả năng đóng/mở hoàn toàn dòng chảy, không gây cản trở hoặc giảm áp khi van mở. Vì vậy, chúng đặc biệt thích hợp cho các hệ thống cần duy trì áp lực ổn định và lưu lượng lớn.

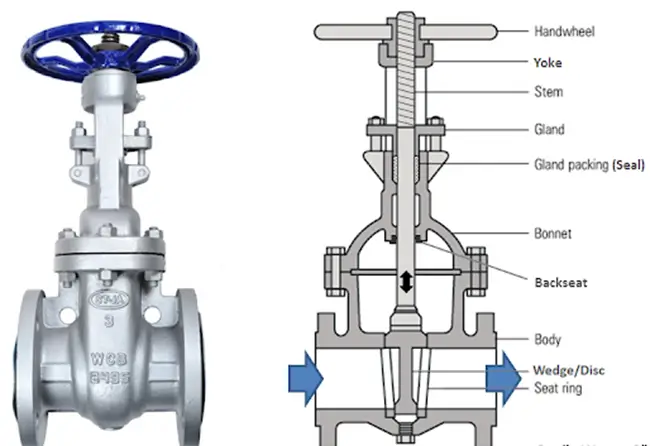

II. Cấu tạo của van cổng chịu áp suất cao

Van cổng chịu áp suất cao có cấu tạo cơ bản tương tự như van cổng thông thường, tuy nhiên ở một số chi tiết được gia cố chắc chắn hơn để đảm bảo khả năng làm việc ổn định dưới áp suất lớn:

• Thân van: Là bộ phận chính, được đúc nguyên khối từ thép hợp kim, thép rèn hoặc inox cao cấp. Thiết kế chịu áp lực tốt, khả năng chống biến dạng cao.
• Nắp van: Được liên kết chặt chẽ với thân van bằng bu-lông hoặc hàn kín, có thể tháo lắp để bảo trì.
• Đĩa van (cổng van): Là bộ phận đóng/mở chính, có thể dạng nêm hoặc tấm phẳng. Được thiết kế dày, chịu được ma sát và áp lực lớn.
• Trục van (ty van): Kết nối trực tiếp giữa tay quay/bộ truyền động với cổng van. Ty van có thể là dạng ty nổi hoặc ty chìm tùy theo từng dòng sản phẩm.
• Gioăng làm kín: Được chế tạo từ vật liệu chịu nhiệt, chịu áp suất như graphite hoặc kim loại mềm, giúp tăng độ kín khít.
• Tay quay hoặc bộ truyền động: Có thể là tay quay thủ công, bộ truyền động điện hoặc khí nén, phù hợp với nhu cầu sử dụng.

III. Nguyên lý hoạt động của van cổng chịu áp suất cao

Nguyên lý hoạt động của van cổng chịu áp suất cao dựa trên chuyển động đóng/mở của cánh van (đĩa van) theo phương thẳng đứng để cho phép hoặc ngăn chặn dòng chảy trong đường ống. Khi người vận hành xoay tay quay hoặc tác động từ bộ truyền động, trục van sẽ di chuyển kéo theo cánh van nâng lên hoặc hạ xuống.

Khi cánh van được nâng lên hoàn toàn, dòng chảy đi qua đường ống gần như không bị cản trở, tạo ra hiện tượng tổn thất áp suất rất nhỏ. Đây là ưu điểm vượt trội giúp van cổng chịu áp suất cao được sử dụng rộng rãi trong hệ thống yêu cầu lưu lượng lớn. Ngược lại, khi cánh van hạ xuống, nó sẽ ép sát vào bề mặt làm kín, chặn hoàn toàn dòng chảy, đảm bảo khả năng cách ly tuyệt đối.

IV. Các loại van cổng chịu áp suất cao phổ biến hiện nay

Hiện nay, van cổng chịu áp suất cao được phân loại dựa trên nhiều tiêu chí như vật liệu chế tạo, cấu tạo ty van, phương thức vận hành và tiêu chuẩn kết nối. Dưới đây là các dòng sản phẩm được sử dụng phổ biến nhất:

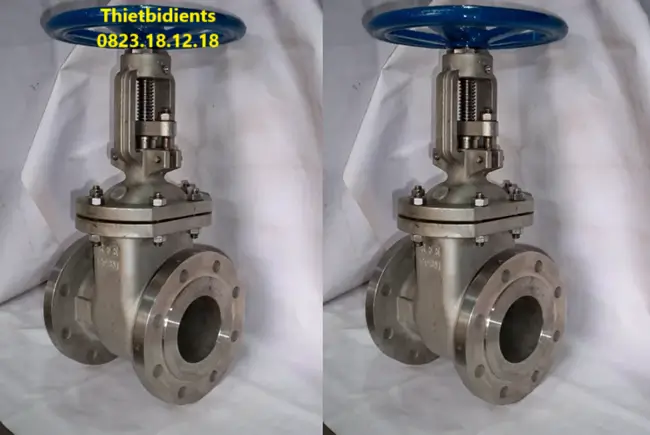

1. Van cổng chịu áp suất cao ty nổi

• Thiết kế trục van khi vận hành sẽ nâng lên hoặc hạ xuống theo đĩa van, dễ dàng quan sát trạng thái đóng/mở.
• Thường dùng trong các hệ thống yêu cầu độ an toàn cao, dễ kiểm tra tình trạng hoạt động.

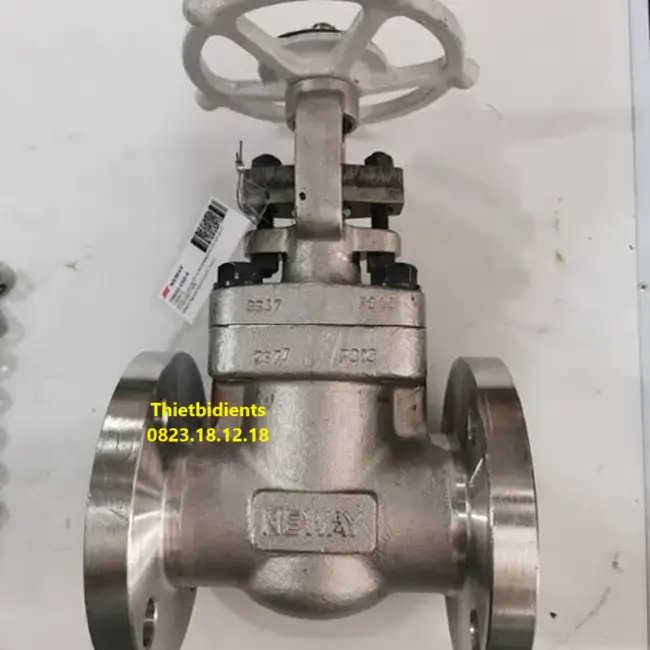

2. Van cổng chịu áp suất cao ty chìm

• Trục van không lộ ra ngoài mà ẩn trong thân van, tiết kiệm không gian lắp đặt.
• Thích hợp với các hệ thống có không gian hạn chế, khu vực ngầm hoặc đường ống chật hẹp.

3. Van cổng chịu áp suất cao điều khiển bằng điện

• Trang bị bộ truyền động điện, cho phép vận hành tự động từ xa.
• Thường được lắp trong các nhà máy công nghiệp quy mô lớn, nơi cần kiểm soát tập trung.



4. Van cổng chịu áp suất cao điều khiển khí nén

• Sử dụng xy-lanh khí nén để đóng/mở van, tốc độ đóng mở nhanh, an toàn trong môi trường dễ cháy nổ.
• Ứng dụng trong ngành dầu khí, hóa chất và các khu vực có yêu cầu chống cháy nổ.

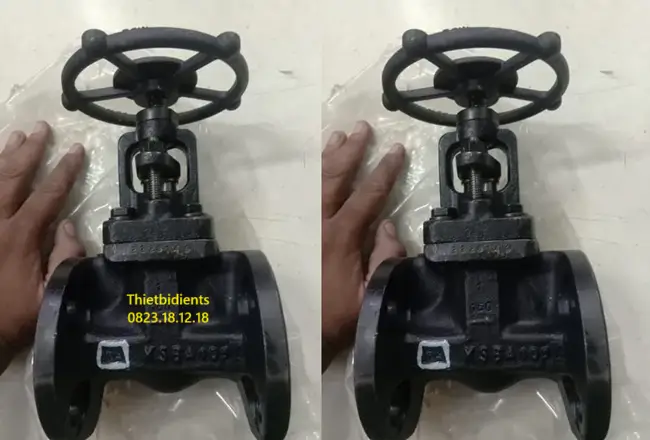

5. Van cổng chịu áp suất cao bằng thép rèn

• Được chế tạo từ thép rèn nguyên khối, độ bền cơ học vượt trội, khả năng chịu áp lực cực lớn.
• Là lựa chọn hàng đầu trong các nhà máy nhiệt điện, thủy điện và hệ thống hơi bão hòa.

6. Van cổng chịu áp suất cao bằng inox

• Vật liệu inox chống ăn mòn hóa chất, chống rỉ sét, phù hợp trong môi trường hóa chất và thực phẩm.
• Tuổi thọ lâu dài, độ kín khít cao.

7. Van cổng chịu áp suất cao theo tiêu chuẩn DIN, ANSI, JIS

• Được sản xuất theo nhiều tiêu chuẩn quốc tế, đảm bảo độ tương thích cao với hệ thống đường ống hiện nay.
• Người dùng có thể lựa chọn theo yêu cầu dự án và tiêu chuẩn kỹ thuật.

V. Thông số kỹ thuật của van cổng chịu áp suất cao

• Kích thước : DN50 – DN1200
• Áp suất làm việc : PN16 – PN420
• Nhiệt độ làm việc : -29°C đến 600°C
• Vật liệu thân van : Gang dẻo, Thép rèn, Thép hợp kim, Inox 304/316
• Vật liệu đĩa van : Thép hợp kim, Inox, phủ Stellite chống mài mòn
• Vật liệu gioăng : Graphite, Kim loại mềm, PTFE
• Kiểu kết nối : Mặt bích, hàn đối đầu, ren
• Tiêu chuẩn thiết kế : DIN, ANSI, JIS, BS, API
• Phương thức vận hành : Tay quay, Điều khiển điện, Điều khiển khí nén
• Bảo hành 12 tháng

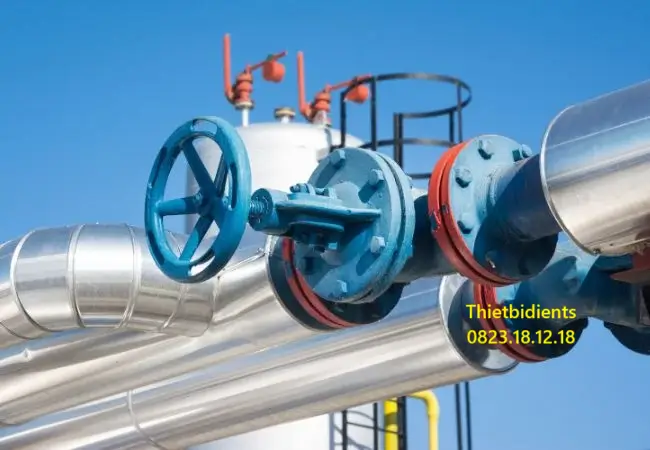

VI. Ứng dụng của van cổng chịu áp suất cao

Van cổng chịu áp suất cao đóng vai trò cực kỳ quan trọng trong nhiều lĩnh vực công nghiệp. Nhờ khả năng chịu lực tốt và độ kín khít cao, nó được ứng dụng trong:

• Ngành dầu khí: Sử dụng trong hệ thống khai thác, vận chuyển dầu thô, khí tự nhiên, nơi áp suất làm việc cực kỳ lớn.
• Ngành hóa chất: Đảm bảo an toàn khi vận chuyển các loại dung dịch ăn mòn, độc hại trong điều kiện áp suất cao.
• Nhà máy nhiệt điện, thủy điện: Điều khiển dòng chảy hơi nước áp suất cao, duy trì sự ổn định cho tua-bin và hệ thống phát điện.
• Hệ thống cấp thoát nước công nghiệp: Ứng dụng trong các trạm bơm, đường ống cấp nước thành phố, nhà máy xử lý nước thải.
• Ngành luyện kim và sản xuất thép: Kiểm soát dòng chảy khí nóng, dung dịch kim loại lỏng và các môi trường nhiệt độ cao.
• Ngành hàng hải và đóng tàu: Sử dụng trong hệ thống cấp thoát nước, dầu và khí nén trên tàu biển.

VII. Mua van cổng chịu áp suất cao ở đâu uy tín, giá rẻ?

Nếu bạn đang tìm kiếm địa chỉ uy tín để mua van cổng chịu áp suất cao chính hãng với giá thành hợp lý, Công ty ThietbidienTS là lựa chọn đáng tin cậy. Chúng tôi chuyên cung cấp các loại van công nghiệp chất lượng cao, đầy đủ chứng chỉ CO-CQ, bảo hành chính hãng.

• Đơn vị cung cấp: Công ty ThietbidienTS
• Email liên hệ: thietbidients97@gmail.com
• Hotline tư vấn: 0823.181.218

Khi mua hàng tại ThietbidienTS, khách hàng sẽ nhận được:

• Sản phẩm nhập khẩu chính hãng, giá cạnh tranh nhất thị trường.
• Hỗ trợ tư vấn kỹ thuật, lựa chọn van phù hợp với hệ thống.
• Dịch vụ giao hàng nhanh chóng, bảo hành uy tín.
