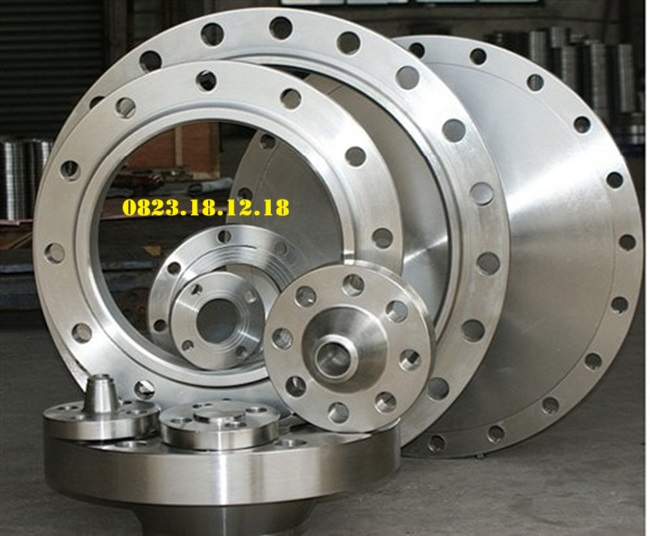

Mặt bích thép (hay còn gọi là bích thép), là một loại mặt bích thường được sử dụng để kết nối các đoạn ống lại với nhau hoặc kết nối ống với các thiết bị khác như van và bơm trong hệ thống ống dẫn. Với hình dạng phẳng và thường là hình tròn, mặt bích có các lỗ để gắn bu lông, tạo ra một liên kết chắc chắn giữa các phần của hệ thống.

Chức năng chính của mặt bích thép là kết nối các đoạn ống hoặc thiết bị, đồng thời chịu được áp lực cao trong các hệ thống dẫn chất lỏng hoặc khí. Thiết kế của mặt bích giúp cho việc bảo trì trở nên dễ dàng hơn, khi người dùng có thể tháo rời để kiểm tra hoặc thay thế các bộ phận khi cần thiết.

Có nhiều loại mặt bích thép khác nhau, bao gồm mặt bích phẳng, thường dùng cho các hệ thống có áp lực thấp; mặt bích răng, dùng cho các ứng dụng chịu áp lực cao; và mặt bích hàn, được hàn vào ống để đảm bảo kết nối chắc chắn hơn. Mặt bích thép được ứng dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất và xây dựng.

II. Tiêu chuẩn của mặt bích thép

1. Mặt bích tiêu chuẩn BS của Anh

BS 6735: Tiêu chuẩn này quy định các yêu cầu về mặt bích thép cho các ứng dụng trong ngành công nghiệp, bao gồm kích thước, chất liệu và thiết kế. Thường được sử dụng trong các hệ thống ống dẫn chất lỏng và khí với áp suất và nhiệt độ khác nhau.
BS 4504: Tiêu chuẩn này quy định các mặt bích thép cho các ứng dụng áp suất, bao gồm nhiều loại mặt bích như mặt bích phẳng, mặt bích răng hay mặt bích hàn. Với tiêu chuẩn này, mặt bích được phân loại theo các mức áp suất như 10k (10 bar) và 20k (20 bar), đảm bảo đáp ứng các yêu cầu kỹ thuật cho hệ thống ống dẫn.

2. Mặt bích tiêu chuẩn JIS của Nhật

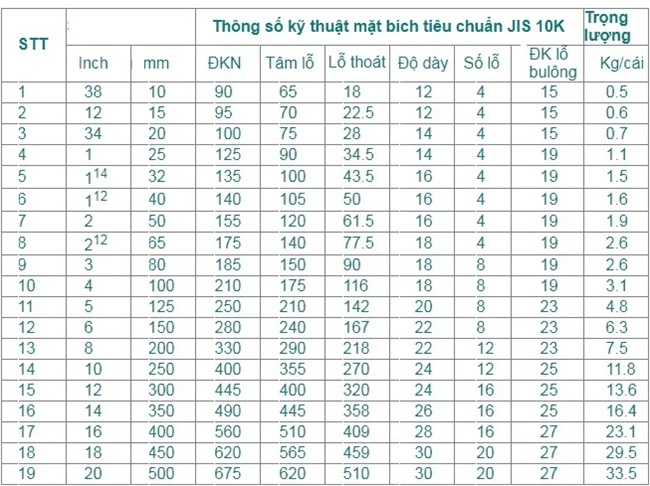

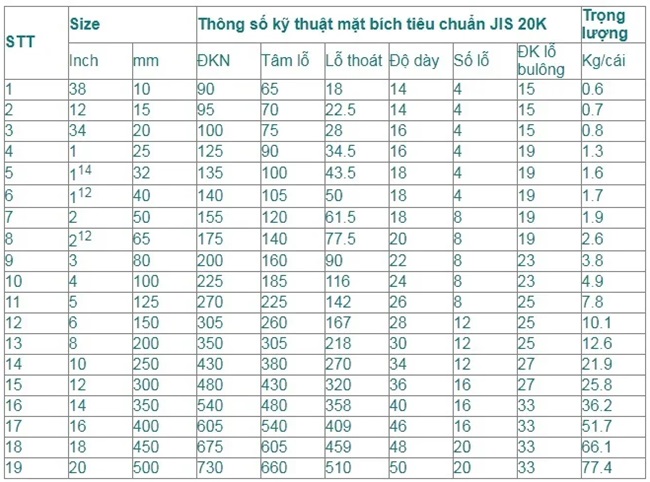

JIS B 2220: Tiêu chuẩn cho mặt bích thép, phân loại theo áp suất, bao gồm các loại 5k, 10k, 16k, 20k.

3. Mặt bích tiêu chuẩn DIN của Đức

DIN là tổ chức tiêu chuẩn hóa của Đức, cung cấp nhiều tiêu chuẩn cho mặt bích thép, trong đó nổi bật nhất là các tiêu chuẩn sau:

DIN 2573: Quy định về mặt bích thép cho các ứng dụng áp suất thấp và trung bình. Bao gồm các loại mặt bích PN10, PN16, PN25, PN40, với PN10 tương đương với áp suất 10 bar và PN20 tương đương với 20 bar.
DIN 2632: Tiêu chuẩn cho mặt bích phẳng. Cung cấp kích thước và yêu cầu cho các mặt bích phẳng, thường được sử dụng trong các ứng dụng công nghiệp.
DIN 2527: Tiêu chuẩn cho mặt bích hàn. Thiết kế cho các ứng dụng yêu cầu kết nối chắc chắn và bền vững.

Ngoài ra còn có các loại tiêu chuẩn DIN khác như DIN 2502, DIN 2503, DIN 2565, DIN 2566, DIN 2627, DIN 2628,….

4. Mặt bích tiêu chuẩn ANSI của Mỹ

Tiêu chuẩn ANSI (American National Standards Institute) là tổ chức tiêu chuẩn hóa của Mỹ, quy định nhiều tiêu chuẩn cho mặt bích thép, trong đó tiêu biểu nhất là:

ANSI B16.5: Tiêu chuẩn này quy định các yêu cầu về mặt bích thép cho đường ống, bao gồm kích thước, thiết kế và tính năng. Áp dụng cho mặt bích có đường kính từ 1/2 inch đến 24 inch, bao gồm mặt bích phẳng (flat face), mặt bích răng (raised face) và mặt bích hàn (weld neck).
ANSI B16.47: Tiêu chuẩn cho mặt bích thép có đường kính lớn hơn 24 inch, cung cấp hướng dẫn cho các loại mặt bích lớn, bao gồm các yêu cầu thiết kế và kích thước.
Áp suất: Mặt bích được phân loại theo các lớp áp suất như Class 150, Class 300, Class 600, với Class 150 tương đương khoảng 10 bar và Class 300 khoảng 20 bar.

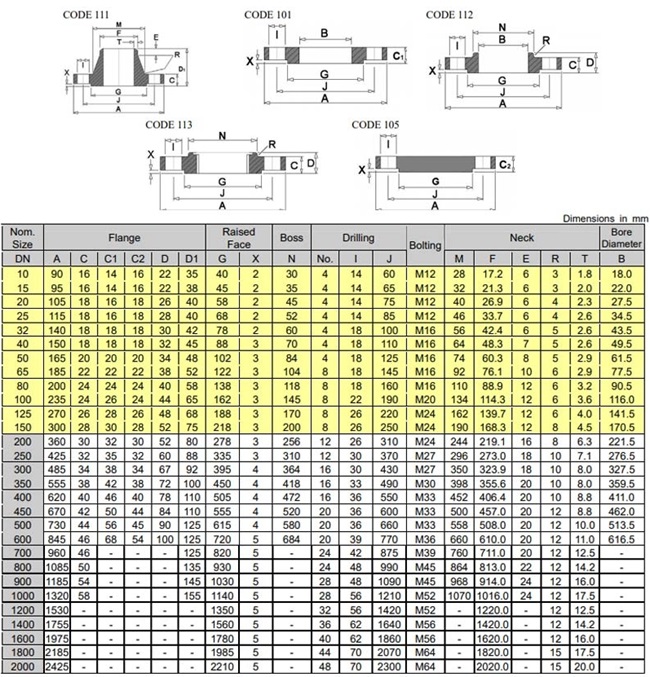

III. Thông số kỹ thuật của mặt bích thép

THÔNG SỐ KỸ THUẬT CHUNG CỦA MẶT BÍCH THÉP:

Size: DN15-DN1000
Vật liệu cấu tạo: thép, thép không gỉ, thép trắng, thép đen, thép mạ kẽm…
Áp lực làm việc: 10 bar, 16bar, 20bar, 25bar…
Nhiệt độ làm việc: ~300 độ C
Tiêu chuẩn bích: JIS, ANSI, DIN, BS
Dạng mặt bích: Mặt bích rỗng, mặt bích đặc, mặt bích phẳng, mặt bích hàn, mặt bích vuông…
Môi trường hoạt động: chất lỏng thủy lực, khí hơi, xăng dầu, hóa chất…
Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Châu Âu…
Tình trạng có sẵn
Bảo hành 12 tháng

IV. Top những loại mặt bích thép phổ biến nhất trên thị trường hiện nay

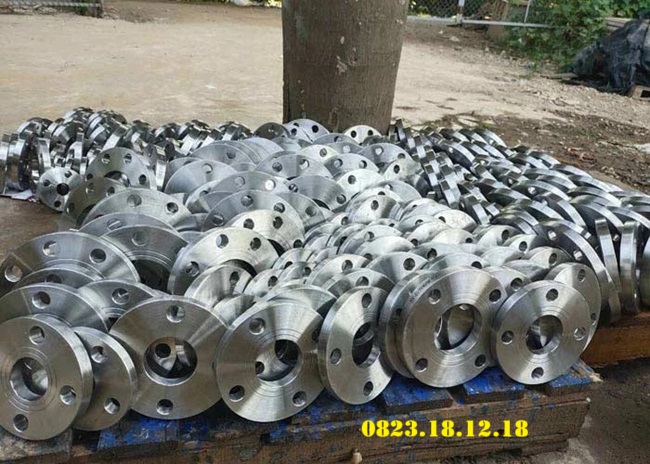

1. Mặt bích thép rỗng

Mặt bích thép rỗng, hay còn gọi là mặt bích hàn rỗng, là một loại mặt bích có thiết kế với một lỗ rỗng ở giữa, cho phép kết nối với ống hoặc thiết bị khác thông qua hàn. Loại mặt bích này thường được sử dụng để kết nối hai đoạn ống hoặc nối với các thiết bị khác, rất phổ biến trong các hệ thống ống dẫn chất lỏng, khí hoặc hơi, đặc biệt trong ngành công nghiệp dầu khí, hóa chất và chế biến thực phẩm.

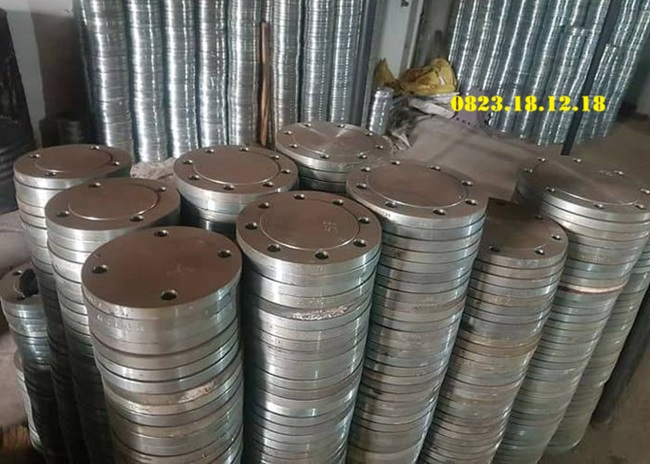

2. Mặt bích thép đặc

Mặt bích thép đặc là loại mặt bích được chế tạo từ thép đặc, có cấu trúc dày và chắc chắn, thường không có lỗ rỗng ở giữa như mặt bích rỗng. Mặt bích thép đặc được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, hóa chất, xử lý nước, và xây dựng. Một trong những ưu điểm nổi bật của mặt bích thép đặc là độ bền cao, giúp nó chịu được áp suất lớn và các điều kiện khắc nghiệt, đồng thời giảm thiểu rủi ro rò rỉ và hư hỏng trong các ứng dụng cần đảm bảo an toàn.

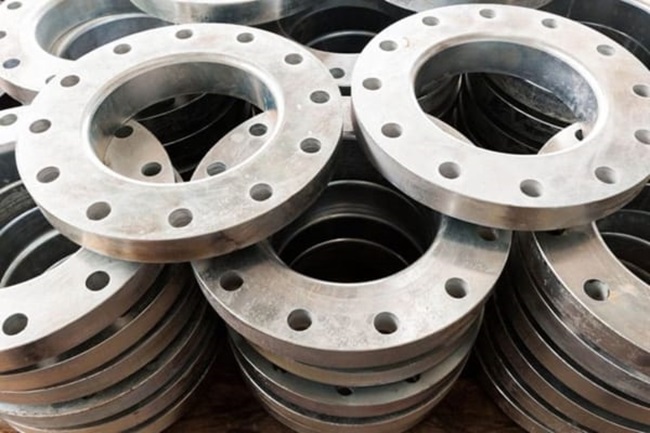

3. Mặt bích thép phẳng

Mặt bích thép phẳng là loại mặt bích có bề mặt tiếp xúc hoàn toàn phẳng, không có cấu trúc nâng hay răng. Điểm nổi bật của mặt bích thép phẳng là khả năng dễ dàng lắp đặt và tháo gỡ. Khi hai mặt bích được ghép lại, chúng sử dụng các gioăng cao su hoặc vật liệu làm kín khác để đảm bảo không có rò rỉ. Điều này làm cho mặt bích thép phẳng trở thành lựa chọn phổ biến trong nhiều ứng dụng, từ ngành công nghiệp hóa chất đến các hệ thống cấp nước.

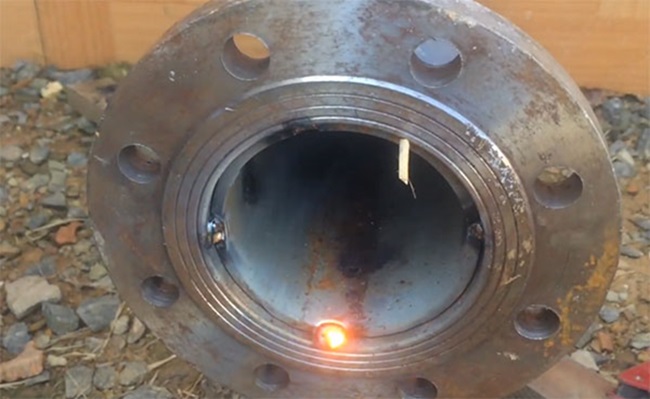

4. Mặt bích thép hàn

Mặt bích thép hàn là loại mặt bích được thiết kế để kết nối với ống hoặc thiết bị thông qua phương pháp hàn. Loại mặt bích này thường có cấu trúc dày và chắc chắn, với một mép hàn để đảm bảo khả năng chịu áp lực và độ bền cao. Một trong những ưu điểm nổi bật của mặt bích thép hàn là khả năng tạo ra các mối hàn chắc chắn và kín, giúp ngăn ngừa hiện tượng rò rỉ trong hệ thống ống dẫn. Chúng thường được sử dụng trong các ứng dụng yêu cầu độ an toàn và độ bền cao, như trong ngành công nghiệp dầu khí, hóa chất, và chế biến thực phẩm. Việc lắp đặt mặt bích thép hàn đòi hỏi kỹ thuật hàn chính xác để đảm bảo tính toàn vẹn của mối nối.

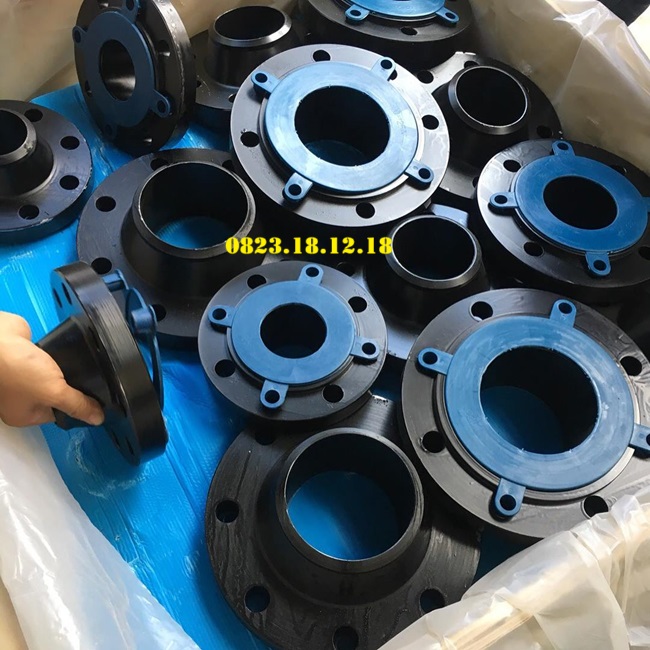

5. Mặt bích thép đen

Mặt bích thép đen là loại mặt bích được chế tạo từ thép carbon, được xử lý bề mặt để tạo ra màu đen đặc trưng, thường do quá trình oxy hóa hoặc sơn phủ. Mặt bích thép đen thường được sử dụng trong các hệ thống ống dẫn, xây dựng và các ứng dụng cơ khí khác, nơi mà yêu cầu về độ bền và khả năng chịu lực là rất cao. Chúng thường được kết nối bằng phương pháp hàn hoặc bu lông, đảm bảo tạo ra các mối nối chắc chắn và an toàn.

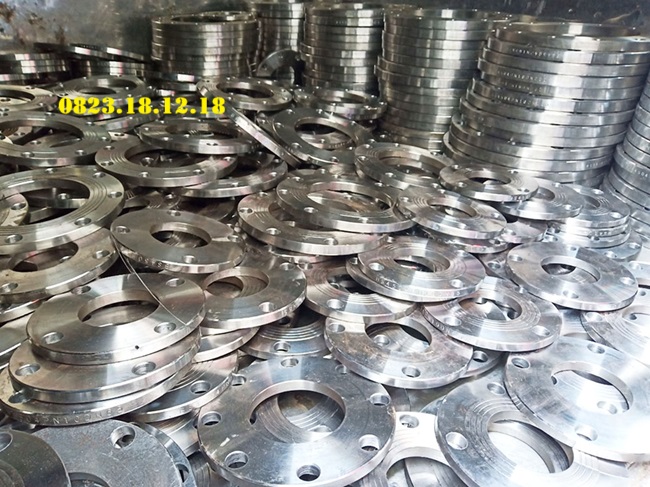

6. Mặt bích thép mạ kẽm

Mặt bích thép mạ kẽm là loại mặt bích được chế tạo từ thép carbon và được phủ một lớp kẽm bên ngoài nhằm bảo vệ bề mặt khỏi sự ăn mòn và oxy hóa. Quy trình mạ kẽm thường diễn ra qua hai phương pháp chính: mạ kẽm nóng và mạ kẽm điện phân. Mặt bích thép mạ kẽm thường được sử dụng trong các ứng dụng như hệ thống ống dẫn nước, hệ thống cấp thoát nước và các công trình xây dựng ngoài trời, nơi mà yếu tố chống ăn mòn là rất quan trọng.

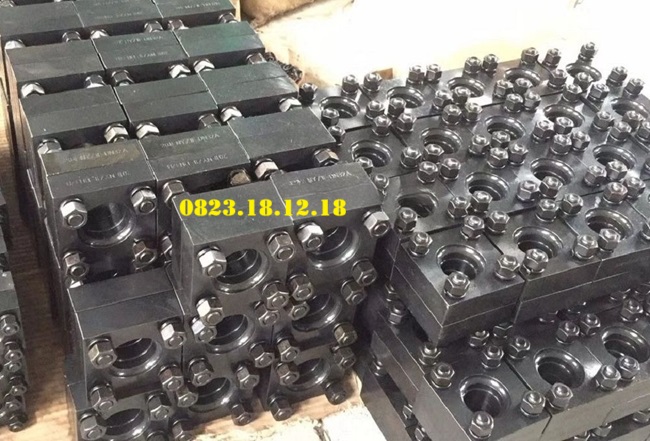

7. Mặt bích thép vuông

Mặt bích thép vuông là loại mặt bích có hình dạng vuông, được chế tạo từ thép carbon hoặc thép không gỉ. Loại mặt bích này thường được sử dụng trong các ứng dụng cần kết nối các đoạn ống hoặc thiết bị với các bề mặt phẳng, giúp tạo ra các mối nối chắc chắn và an toàn. Thiết kế vuông của mặt bích giúp phân bố lực đều hơn trên bề mặt tiếp xúc, giảm thiểu nguy cơ nứt vỡ trong quá trình sử dụng.

V. Các lý do nhất định phải lắp đặt mặt bích thép

Lắp đặt mặt bích thép là một sản phẩm quan trọng trong nhiều ứng dụng công nghiệp và xây dựng, và dưới đây là một số lý do chính để sử dụng mặt bích thép:

Khả năng chịu áp lực cao: được thiết kế để chịu được áp lực lớn, làm cho chúng phù hợp cho các hệ thống ống dẫn cần độ bền và an toàn.
Dễ dàng lắp đặt: sản phẩm cho phép dễ dàng lắp đặt và tháo gỡ, giúp việc bảo trì và thay thế các đoạn ống trở nên thuận tiện hơn.
Tạo mối nối kín: Khi được kết hợp với gioăng làm kín, mặt bích thép có thể tạo ra một mối nối kín, ngăn ngừa hiện tượng rò rỉ trong các hệ thống dẫn chất lỏng hoặc khí.
Phân bố lực đều: Thiết kế mặt bích giúp phân bố lực đồng đều trên bề mặt, giảm nguy cơ nứt vỡ hoặc hư hỏng trong quá trình vận hành.
Đa dạng về kích thước và kiểu dáng: có nhiều kích thước và tiêu chuẩn khác nhau, cho phép lựa chọn phù hợp với nhiều yêu cầu và ứng dụng khác nhau.
Chống ăn mòn: Một số loại mặt bích thép được xử lý bằng công nghệ mạ kẽm hoặc lớp phủ chống gỉ, giúp tăng cường khả năng chống ăn mòn trong môi trường khắc nghiệt.
Dễ dàng kiểm tra và bảo trì: Việc lắp đặt mặt bích giúp dễ dàng kiểm tra và bảo trì hệ thống mà không cần phải tháo rời toàn bộ cấu trúc.

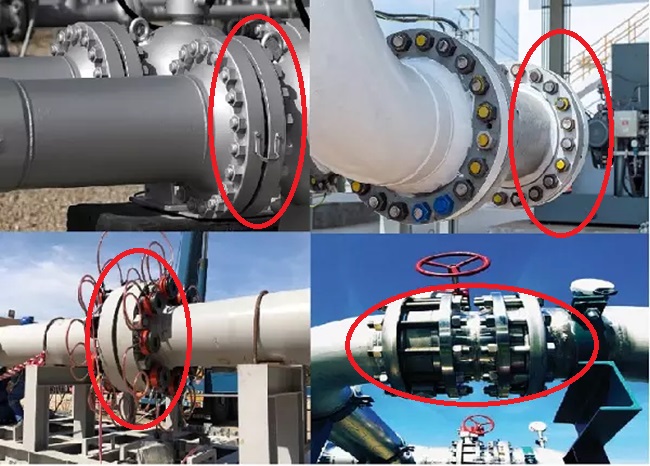

VI. Ứng dụng thực tế của mặt bích thép

Mặt bích thép được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:

Hệ thống ống dẫn: thường được sử dụng để kết nối các đoạn ống trong hệ thống dẫn nước, khí, dầu và các hóa chất.
Ngành công nghiệp dầu khí: Chúng đóng vai trò quan trọng trong việc kết nối thiết bị và đường ống trong các nhà máy chế biến và khai thác dầu khí.
Ngành xây dựng: được sử dụng trong các cấu trúc xây dựng để kết nối các bộ phận như cột, dầm và hệ thống ống dẫn.
Ngành chế biến thực phẩm: được sử dụng trong các hệ thống ống dẫn để đảm bảo an toàn vệ sinh thực phẩm và ngăn ngừa ô nhiễm.
Hệ thống HVAC: Trong các hệ thống điều hòa không khí và thông gió, mặt bích giúp kết nối các ống và thiết bị một cách hiệu quả.
Ngành hóa chất: Chúng được sử dụng để kết nối các thiết bị trong các nhà máy hóa chất, nơi yêu cầu khả năng chịu hóa chất và áp lực cao.
Máy móc và thiết bị công nghiệp: được sử dụng để kết nối các bộ phận máy móc, giúp duy trì tính ổn định và an toàn trong hoạt động.
Cơ sở hạ tầng: Trong các dự án hạ tầng như cầu, đường và hệ thống cấp thoát nước, mặt bích thép cũng được sử dụng để tạo ra các mối nối chắc chắn.

VII. Mua mặt bích thép giá tốt nhất ở đâu?

Công ty thietbidients tự hào là đơn vị cung cấp mặt bích thép chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn quốc tế. Với cam kết mang lại giá tốt nhất trên thị trường, chúng tôi đảm bảo sản phẩm của mình không chỉ bền bỉ mà còn phù hợp với nhu cầu đa dạng của khách hàng. Đội ngũ nhân viên tận tâm và chuyên nghiệp của chúng tôi luôn sẵn sàng hỗ trợ và tư vấn để bạn có được lựa chọn tốt nhất. Để biết thêm chi tiết hoặc đặt hàng, vui lòng liên hệ với chúng tôi qua số điện thoại 0823.18.12.18 hoặc email thietbidients97@gmail.com
