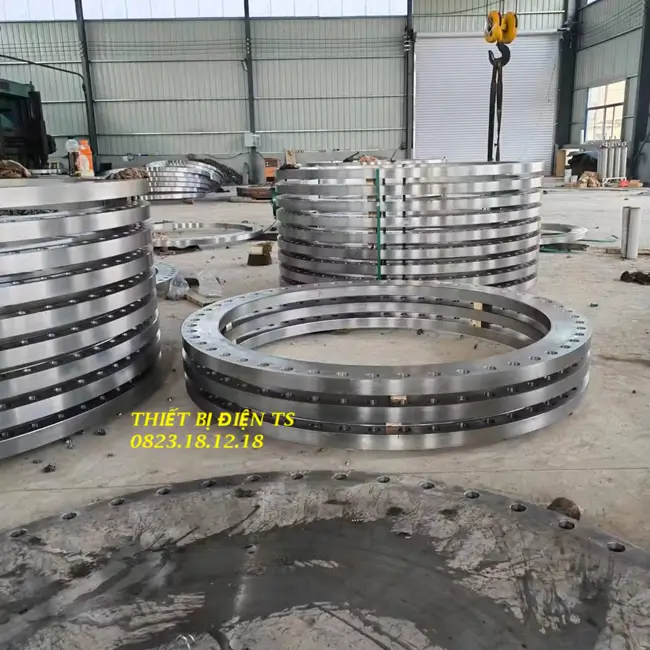

Mặt bích gia công theo đơn đặt hàng

I. Mặt bích gia công theo đơn đặt hàng là gì?

Mặt bích gia công theo đơn đặt hàng là các thiết bị kết nối đường ống, van và máy móc được chế tạo riêng biệt dựa trên bản vẽ kỹ thuật hoặc yêu cầu đặc thù của khách hàng. Trong khi các loại mặt bích tiêu chuẩn (như JIS, ANSI, DIN) được sản xuất hàng loạt với thông số cố định, mặt bích gia công tùy chỉnh cho phép thay đổi linh hoạt về độ dày, số lượng lỗ bu-lông, bước ren hoặc vật liệu phôi phôi.

Điều này cực kỳ quan trọng đối với các hệ thống máy móc nhập khẩu cũ, các thiết bị phi tiêu chuẩn hoặc các công trình yêu cầu khả năng chịu áp lực và nhiệt độ vượt xa các giới hạn thông thường.

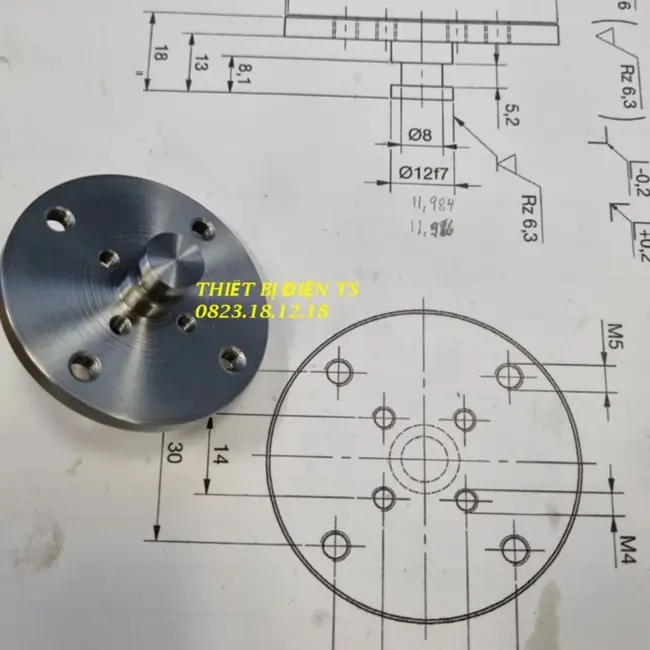

Việc cam kết chuẩn từng chi tiết trong gia công mặt bích là yếu tố sống còn cho sự an toàn của toàn bộ công trình. Một sai lệch nhỏ chỉ 0.5 mm ở khoảng cách tâm lỗ hoặc độ phẳng bề mặt cũng có thể dẫn đến việc không thể lắp lắp khớp, hoặc tệ hơn là gây rò rỉ môi chất (khí, dầu, hóa chất) dưới áp suất cao.

Tại ThietbidienTS, chúng tôi hiểu rằng mặt bích gia công không chỉ là một miếng thép kết nối, mà là mắt xích chịu lực quan trọng nhất. Do đó, quy trình kiểm soát dung sai nghiêm ngặt kết hợp với công nghệ CNC hiện đại giúp đảm bảo mọi chi tiết từ độ nhẵn mặt gương đến độ đồng tâm của lỗ khoét đều đạt tới sự hoàn hảo.

II. Cấu tạo và quy trình gia công mặt bích theo yêu cầu

Mặt bích gia công không tuân theo các khuôn mẫu sẵn có mà được hình thành qua quá trình bóc tách phôi phôi cơ khí chính xác để đạt được hình dạng hình học mong muốn.

Cấu tạo chi tiết các thành phần mặt bích:

Mặt bích dù gia công theo kiểu dáng nào cũng gồm các thành phần cơ bản được tối ưu hóa như sau:

• Thân mặt bích: Là phần đĩa kim loại chính chịu lực, được gia công từ phôi thép tấm, thép đúc hoặc phôi rèn tùy theo áp suất vận hành.
• Lỗ tâm (Bore): Phần rỗng ở giữa để chất lỏng đi qua, kích thước được gia công chuẩn xác để khớp hoàn toàn với đường kính trong của ống dẫn.
• Hệ thống lỗ bu-lông: Các lỗ được khoan phân bổ đều trên vòng tròn đồng tâm, số lượng và đường kính lỗ được tính toán để phân bổ lực ép đều lên gioăng làm kín.
• Bề mặt làm kín (Face): Có thể là mặt phẳng (FF), mặt lồi (RF) hoặc rãnh đặt vòng đệm (RTJ), được tiện rãnh răng cưa siêu mịn để tăng cường độ bám dính cho gioăng.
• Cổ mặt bích (nếu có): Phần vát mép được gia công để tạo rãnh hàn, giúp kết nối chắc chắn và giảm tập trung ứng suất tại mối nối.

Quy trình và nguyên lý gia công chính xác mặt bích:

Nguyên lý gia công mặt bích theo đơn đặt hàng dựa trên sự kết hợp giữa các phương pháp cắt gọt kim loại truyền thống và công nghệ điều khiển số máy tính (CNC). Quy trình bắt đầu từ việc lựa chọn phôi phôi chất lượng cao (thường là phôi rèn để đảm bảo cấu trúc tinh thể kim loại kín khít, chịu áp tốt hơn phôi đúc). Phôi được đưa lên máy tiện CNC để định hình đường kính ngoài và độ dày.

Tại đây, thợ cơ khí sẽ thiết lập các thông số cắt gọt với dung sai cực nhỏ, đảm bảo mặt bích có độ phẳng tuyệt đối, không bị vênh hay gợn sóng, điều này giúp việc lắp lắp gioăng sau này đạt độ kín khít cao nhất.

Giai đoạn quan trọng tiếp theo là quá trình khoan lỗ bu-lông và tiện rãnh bề mặt. Sử dụng máy phay/khoan CNC nhiều trục, các lỗ bu-lông được xác định vị trí bằng hệ tọa độ chính xác, đảm bảo độ đồng tâm hoàn hảo giữa các mặt bích khi ghép nối.

Bề mặt gương của mặt bích sau đó được tiện các đường vân đồng tâm hoặc xoắn ốc với độ nhám được kiểm soát chặt chẽ. Nguyên lý của các đường vân này là tạo ra các rãnh nhỏ để vật liệu gioăng (như cao su, chì hay thép) có thể “điền đầy” vào khi siết bu-lông, tạo ra rào cản ngăn chặn sự rò rỉ của môi chất dù ở áp suất hàng trăm bar.

III. Thông số kỹ thuật mặt bích gia công tùy chỉnh

• Vật liệu gia công: Thép carbon (S20C, S45C, A105), Inox 304, Inox 316, thép hợp kim chịu nhiệt.
• Kích thước đường kính: Từ DN10 đến DN2000 hoặc theo kích thước phi tiêu chuẩn.
• Độ dày mặt bích: Gia công từ 10 mm đến 200 mm hoặc hơn tùy theo áp lực hệ thống.
• Tiêu chuẩn tham chiếu: Gia công theo phom JIS 5K/10K/20K, ANSI 150/300/600, DIN, BS hoặc theo bản vẽ riêng.
• Dung sai gia công: Chuẩn xác đến 0.05 mm cho các chi tiết then chốt.
• Kiểu bề mặt: RF (Mặt lồi), FF (Mặt phẳng), RTJ (Rãnh vòng), Tongue & Groove.
• Hình dạng đặc biệt: Mặt bích vuông, mặt bích hình thoi, mặt bích lệch tâm.

IV. Các loại mặt bích gia công phổ biến hiện nay

Để đáp ứng các yêu cầu khắt khe của hệ thống máy móc hiện đại, ThietbidienTS phân tích sâu 5 dòng mặt bích gia công đặc thù sau đây:

1. Mặt bích mù

Mặt bích mù là thiết bị dùng để bịt kín các đầu ống hoặc cửa xả của bình áp lực. Trong các đơn đặt hàng gia công, khách hàng thường yêu cầu độ dày cực lớn hoặc thiết kế mặt bích lồi lõm đặc thù để lắp lắp các thiết bị đo cảm biến.

Paragraph này nhấn mạnh rằng mặt bích mù gia công không chỉ đóng vai trò ngăn chặn dòng chảy mà còn phải chịu đựng toàn bộ lực đẩy tĩnh của áp suất trong lòng ống. Việc gia công chuẩn xác độ phẳng bề mặt và độ dày giúp ngăn ngừa hiện tượng biến dạng đĩa thép dưới tác động của nhiệt độ và áp suất, từ đó bảo vệ hệ thống khỏi các sự cố vỡ gioăng hay rò rỉ tại các nắp bịt kiểm tra.

2. Mặt bích cổ cao

Dòng mặt bích này nổi bật với phần cổ dài được vát mép để hàn đối đầu với ống dẫn. Trong các đơn hàng tùy chỉnh, phần cổ thường được gia công với độ dày vách (Schedule) không theo tiêu chuẩn để khớp với các loại ống đặc biệt hoặc các thiết bị áp lực nhập khẩu.

Việc gia công cổ mặt bích đòi hỏi kỹ thuật tiện CNC chuẩn xác để đảm bảo đường kính trong của mặt bích khớp hoàn toàn với đường kính trong của ống, giúp dòng chảy đi qua mượt mà, không tạo ra các xoáy lốc gây xói mòn mối hàn. Đây là loại mặt bích quan trọng nhất trong các hệ thống dẫn hơi nóng hoặc dầu khí áp suất cao, nơi an toàn mối hàn là ưu tiên hàng đầu.

3. Mặt bích ren

Mặt bích ren cho phép kết nối đường ống mà không cần sử dụng phương pháp hàn, cực kỳ hữu ích trong các môi trường dễ cháy nổ. Điểm đặc biệt của mặt bích gia công theo đơn đặt hàng là khả năng tạo ra các bước ren phi tiêu chuẩn (như ren mịn, ren vuông hoặc các chuẩn ren cũ) để tương thích với các thiết bị máy móc cổ điển hoặc linh kiện đặc chủng.

Quy trình tiện ren được thực hiện trên máy CNC với bước tiến cực kỳ ổn định, đảm bảo các đỉnh răng và rãnh ren sắc nét, kín khít, giúp mối nối chịu được rung động và áp suất mà không bị rò rỉ hay tuột ren trong quá trình vận hành lâu dài.

4. Mặt bích xoay

Mặt bích xoay là một hệ thống gồm hai thành phần: một đoạn ống ngắn có gờ (Stub End) và một đĩa mặt bích có thể xoay tự do xung quanh đoạn ống đó. Trong gia công theo đơn hàng, chúng tôi tập trung vào việc xử lý bề mặt tiếp xúc giữa đĩa bích và gờ ống để đảm bảo sự linh hoạt tối đa nhưng vẫn giữ được lực ép đồng đều khi siết bu-lông.

Loại mặt bích này cực kỳ được ưa chuộng trong các hệ thống thực phẩm hoặc hóa chất, nơi công nhân cần tháo lắp đường ống thường xuyên để vệ sinh. Khả năng xoay tự do của mặt bích giúp việc căn chỉnh các lỗ bu-lông trở nên cực kỳ dễ dàng ngay cả trong không gian chật hẹp, rút ngắn thời gian dừng máy và nâng cao năng suất bảo trì.

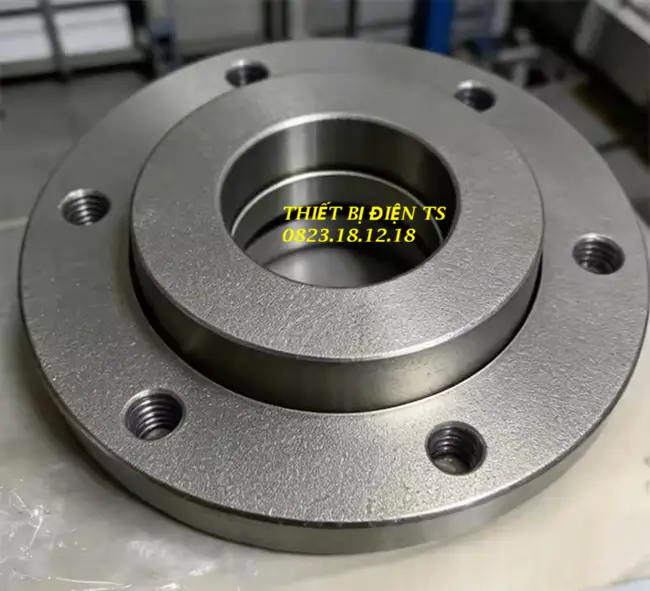

5. Mặt bích gia công từ hợp kim đặc biệt chịu nhiệt và áp suất

Đối với các ngành công nghiệp nặng như nhiệt điện hay luyện kim, các loại mặt bích thép thường không thể chịu được nhiệt độ trên 500 độ C hoặc môi trường axit đậm đặc. Khi đó, mặt bích gia công từ các loại phôi hợp kim như Inox 316L, thép chịu nhiệt chrome-moly hoặc các mác thép đặc chủng là giải pháp bắt buộc.

Gia công các loại vật liệu cứng này đòi hỏi dao cụ chuyên dụng và tốc độ cắt được tính toán kỹ lưỡng để không làm biến đổi cấu trúc kim loại của phôi. Sản phẩm hoàn thiện không chỉ chuẩn về kích thước hình học mà còn giữ nguyên được các đặc tính hóa học ưu việt, đảm bảo không bị giòn gãy hay oxy hóa trong suốt vòng đời sử dụng tại những vị trí khắc nghiệt nhất của nhà máy.

V. Bảng giá mặt bích gia công theo đơn đặt hàng

Giá gia công phụ thuộc vào độ phức tạp của bản vẽ, vật liệu phôi và số lượng đặt hàng. ThietbidienTS xin gửi bảng dự toán tham khảo:

VI. Ứng dụng của mặt bích gia công trong các ngành trọng điểm

Mặt bích tùy chỉnh là “chìa khóa” giải quyết các bài toán kết nối phức tạp trong công nghiệp:

• Ngành đóng tàu: Chế tạo các mặt bích chịu mặn, kết nối các hệ thống ống dẫn trong khoang tàu chật hẹp.
• Dầu khí và Hóa chất: Gia công mặt bích dày chịu áp suất cực cao cho các bình chứa và tháp chưng cất.
• Nhà máy nhiệt điện: Kết nối hệ thống đường ống hơi nóng cao áp yêu cầu độ chuẩn xác tuyệt đối để tránh thất thoát nhiệt và an toàn cháy nổ.
• Xử lý nước thải: Gia công mặt bích nhựa hoặc thép bọc nhựa chống ăn mòn cho các đường ống dẫn bùn và hóa chất xử lý.

VII. Hướng dẫn lắp đặt và Bảo trì để Mặt bích luôn Siêu bền

Để mối nối mặt bích gia công đạt hiệu quả tốt nhất, cần tuân thủ các nguyên tắc sau:

1. Kiểm tra độ phẳng bề mặt: Trước khi lắp, phải đảm bảo mặt gương không bị xước hoặc bám bụi bẩn. Một hạt cát nhỏ cũng có thể tạo ra kẽ hở gây rò rỉ.
2. Lựa chọn gioăng phù hợp: Mặt bích gia công chuẩn cần đi kèm với gioăng làm kín đúng chủng loại (cao su, chì, hay vòng đệm kim loại) để phát huy tối đa khả năng kín khít.
3. Siết bu-lông theo thứ tự đối xứng: Tuyệt đối không siết chặt một bên ngay từ đầu. Cần siết đều theo hình ngôi sao hoặc đối chiếu để đĩa bích ép xuống mặt gioăng một cách cân bằng nhất.
4. Kiểm tra định kỳ: Đối với các hệ thống có độ rung động cao, cần kiểm tra độ chặt của bu-lông định kỳ 6 tháng một lần để tránh tình trạng lỏng mối nối do giãn nở nhiệt hoặc rung lắc cơ khí.

VIII. Đặt hàng gia công mặt bích ở đâu Chính hãng, Uy tín?

Việc đặt niềm tin vào những đơn vị gia công thiếu kinh nghiệm có thể dẫn đến hậu quả khôn lường như mặt bích bị vênh, lỗ khoan không khớp hoặc vật liệu phôi không đúng cam kết. ThietbidienTS tự hào là đơn vị gia công cơ khí chính xác uy tín, chuyên nhận Gia công mặt bích theo đơn đặt hàng với chất lượng cao nhất.

Tại ThietbidienTS, chúng tôi sở hữu hệ thống máy CNC hiện đại cùng đội ngũ kỹ sư dày dặn kinh nghiệm, cam kết mang đến những sản phẩm chuẩn từng chi tiết theo đúng bản vẽ kỹ thuật của bạn. Mọi sản phẩm trước khi xuất xưởng đều được đo đạc bằng thiết bị chuẩn mực và có đầy đủ chứng chỉ vật liệu, đảm bảo sự an tâm tuyệt đối cho công trình.

Thông tin liên hệ mua hàng:

• Công ty: ThietbidienTS
• Số điện thoại (Hotline/Zalo): 0823181218
• Email: thietbidients97@gmail.com

ThietbidienTS – Chuẩn xác trong gia công, vững bền cùng công trình!
