Kích Quay Tay 20 Tấn

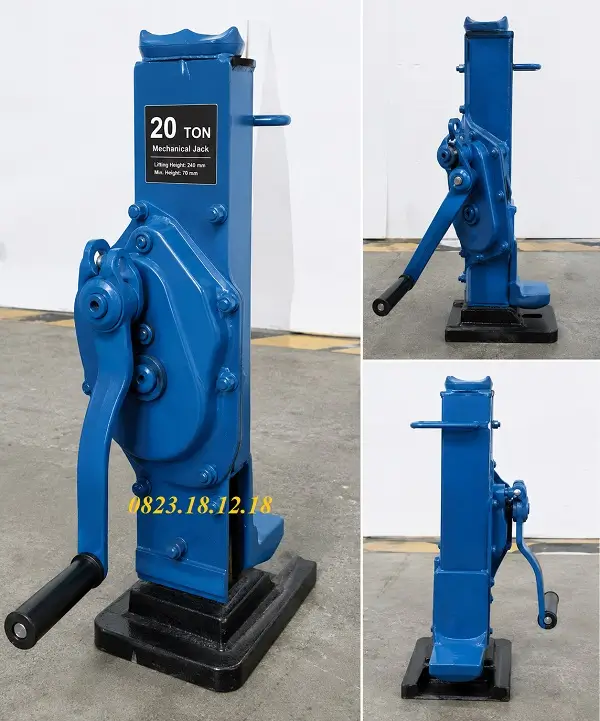

I. Kích quay tay 20 tấn là gì?

Kích quay tay 20 tấn là thiết bị nâng hạ cơ khí chuyên dụng được sử dụng phổ biến trong các nhà máy, công trình xây dựng, xưởng cơ khí, cầu đường và ngành điện lực. Với khả năng nâng tải lên đến 20 tấn, sản phẩm giúp di chuyển, căn chỉnh và lắp đặt các thiết bị có trọng lượng lớn một cách an toàn, chính xác và tiết kiệm chi phí.

Thiết bị hoạt động dựa trên nguyên lý truyền lực từ tay quay đến hệ thống bánh răng và trục ren, tạo ra lực nâng lớn mà không cần sử dụng điện, dầu thủy lực hay khí nén.

So với các loại kích thủy lực, kích quay tay 20 tấn có cấu tạo đơn giản, ít chi tiết hao mòn và khả năng làm việc ổn định trong nhiều điều kiện môi trường khác nhau. Nhờ cơ cấu ren tự hãm, thiết bị có thể giữ tải chắc chắn sau khi nâng, giúp tăng độ an toàn trong quá trình thi công, lắp đặt hoặc sửa chữa máy móc.

Hiện nay, kích quay tay 20 tấn được ứng dụng rộng rãi trong các ngành xây dựng, cơ khí chế tạo, đóng tàu, điện lực, khai khoáng, cầu đường và các nhà máy sản xuất. Thiết bị đặc biệt phù hợp với những công việc cần nâng hạ thiết bị nặng trong không gian hạn chế hoặc tại những khu vực không có nguồn điện.ượng lớn một cách an toàn, chính xác và tiết kiệm chi phí.

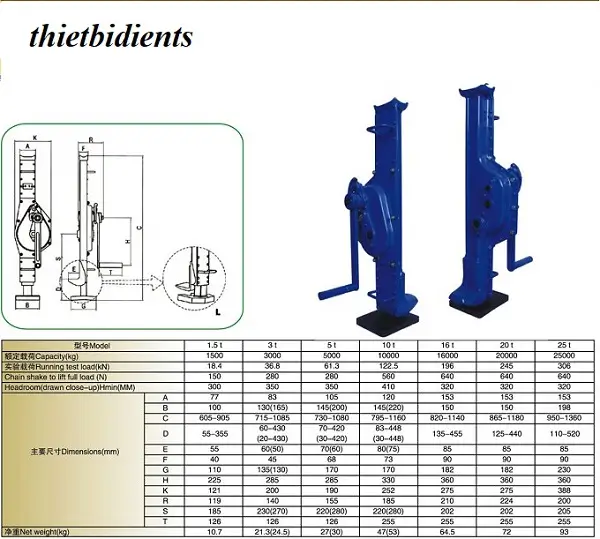

II. Thông số kỹ thuật cơ bản của kích quay tay 20 tấn

Kích quay tay 20 tấn được thiết kế để đáp ứng nhu cầu nâng hạ các thiết bị, kết cấu thép và máy móc có tải trọng lớn trong môi trường công nghiệp. Tùy theo từng thương hiệu và model, thông số kỹ thuật có thể có sự chênh lệch, tuy nhiên đa số sản phẩm trên thị trường đều nằm trong các khoảng thông số dưới đây.

• Tải trọng định mức: 20 tấn
• Tải trọng thử nghiệm: 25 – 30 tấn
• Chiều cao tối thiểu: 320 – 380 mm
• Hành trình nâng: 180 – 250mm
• Chiều cao nâng tối đa: 500 – 630mm
• Phương thức vận hành: Quay tay cơ khí
• Cơ cấu truyền động: Bánh răng kết hợp trục ren
• Chất liệu thân kích: Thép hợp kim cường lực
• Bề mặt: Sơn tĩnh điện hoặc sơn chống gỉ
• Trọng lượng thiết bị: 18 – 35kg
• Nhiệt độ làm việc: -20°C đến 60°C
• Hệ số an toàn: ≥1,25 lần tải trọng định mức.

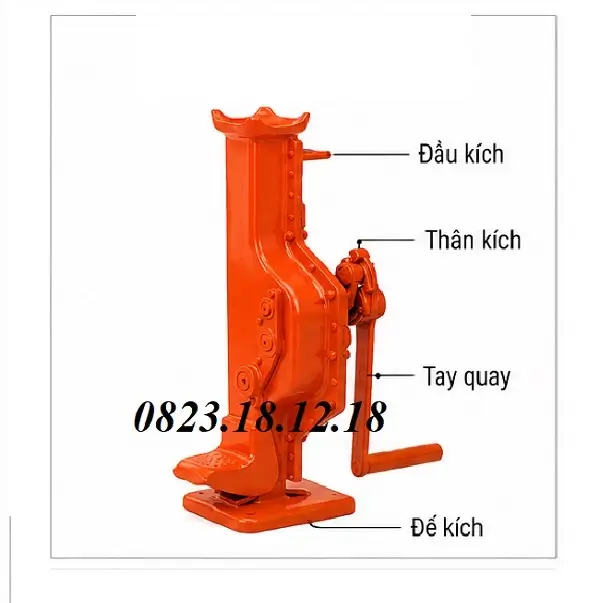

III. Cấu tạo cơ bản của kích quay tay 20 tấn

Cấu tạo của kích quay tay 20 tấn được thiết kế theo nguyên lý truyền động cơ khí, giúp tạo ra lực nâng lớn từ lực tác động của người vận hành. Mỗi bộ phận đều đảm nhận một chức năng riêng, phối hợp nhịp nhàng để thiết bị hoạt động ổn định, an toàn và đạt hiệu suất cao. Dưới đây là chi tiết về khái niệm, đặc điểm và vai trò của từng bộ phận.

1. Thân kích

Thân kích là bộ phận chính của kích quay tay 20 tấn, đóng vai trò như khung chịu lực, liên kết toàn bộ các chi tiết như trục ren, bánh răng, tay quay và đế kích thành một khối thống nhất. Đây là bộ phận chịu toàn bộ tải trọng trong quá trình nâng hạ.

Đặc điểm

• Chế tạo từ thép hợp kim hoặc thép đúc cường lực có khả năng chịu tải cao.
• Kết cấu dày, chắc chắn, chống biến dạng khi làm việc với tải trọng lớn.
• Được gia công chính xác nhằm tăng độ cứng và khả năng chịu va đập.
• Bề mặt phủ sơn tĩnh điện hoặc sơn chống gỉ giúp chống oxy hóa và nâng cao tuổi thọ.
• Thiết kế gọn gàng nhưng vẫn đảm bảo khả năng chịu lực lâu dài.

Vai trò

• Là khung chịu lực chính của toàn bộ thiết bị.
• Bảo vệ các chi tiết truyền động bên trong khỏi va đập và bụi bẩn.
• Giúp phân bố tải trọng đồng đều, hạn chế biến dạng khi nâng vật nặng.
• Đảm bảo độ ổn định và độ bền của kích trong suốt quá trình sử dụng.

2. Trục ren nâng

Trục ren nâng là bộ phận trực tiếp tạo chuyển động nâng và hạ tải. Khi tay quay được xoay, trục ren sẽ di chuyển theo phương thẳng đứng để nâng vật lên hoặc hạ xuống theo yêu cầu.

Đặc điểm

• Gia công từ thép hợp kim có độ cứng cao.
• Ren được tiện chính xác với bước ren đồng đều.
• Bề mặt được xử lý nhiệt nhằm tăng khả năng chống mài mòn.
• Có khả năng chịu nén và chịu tải trọng lớn trong thời gian dài.
• Hoạt động ổn định ngay cả khi làm việc liên tục.

Vai trò

• Truyền lực nâng trực tiếp đến vật cần nâng.
• Chuyển đổi chuyển động quay thành chuyển động tịnh tiến.
• Giữ tải ổn định nhờ cơ cấu ren tự hãm.
• Quyết định chiều cao nâng và khả năng chịu tải của thiết bị.

3. Hệ thống bánh răng truyền động

Hệ thống bánh răng là cụm chi tiết truyền lực từ tay quay đến trục ren. Đây là bộ phận giúp khuếch đại lực tác động của người vận hành để tạo ra lực nâng đủ lớn.

Đặc điểm

• Được chế tạo bằng thép hợp kim có độ cứng cao.
• Gia công chính xác giúp các bánh răng ăn khớp tốt.
• Chịu được mô-men xoắn lớn và tải trọng cao.
• Hoạt động êm, ít rung và ít hao mòn.
• Có tuổi thọ cao nếu được bôi trơn định kỳ.

Vai trò

• Truyền lực từ tay quay đến trục ren.
• Giảm sức người khi vận hành.
• Tăng hiệu quả truyền động và lực nâng.
• Giúp kích hoạt động ổn định, hạn chế trượt hoặc mất lực khi nâng tải lớn.

4. Tay quay

Tay quay là bộ phận mà người vận hành sử dụng để tạo lực quay cho hệ thống truyền động. Đây là chi tiết giúp điều khiển toàn bộ quá trình nâng và hạ của kích.

Đặc điểm

• Chế tạo từ thép chịu lực có độ bền cao.
• Thiết kế chiều dài hợp lý để tăng lực đòn bẩy.
• Tay cầm chắc chắn, dễ thao tác và hạn chế trơn trượt.
• Có thể tháo lắp thuận tiện khi di chuyển hoặc bảo quản.

Vai trò

• Tạo lực truyền động cho hệ thống bánh răng.
• Giúp người dùng điều khiển tốc độ nâng và hạ một cách chính xác.
• Giảm lực tác động cần thiết, giúp thao tác nhẹ nhàng hơn.
• Đảm bảo quá trình vận hành an toàn và ổn định.

5. Đế kích

Đế kích là bộ phận nằm dưới cùng của thiết bị, tiếp xúc trực tiếp với mặt nền trong quá trình nâng hạ. Đây là điểm tựa giúp kích đứng vững và chịu toàn bộ phản lực từ tải trọng.

Đặc điểm

• Thiết kế bản rộng, chắc chắn và có độ dày lớn.
• Chế tạo từ thép chịu lực có khả năng chống biến dạng.
• Bề mặt phẳng giúp tăng diện tích tiếp xúc với nền.
• Chịu được áp lực lớn mà không bị cong vênh hoặc lún.

Vai trò

• Tạo nền tảng vững chắc cho toàn bộ kích.
• Phân bố lực đều xuống mặt sàn, hạn chế hiện tượng lún hoặc nghiêng.
• Tăng độ ổn định khi nâng tải trọng lớn.
• Góp phần đảm bảo an toàn cho người vận hành và thiết bị trong suốt quá trình làm việc.

6. Đầu nâng

Đầu nâng là bộ phận tiếp xúc trực tiếp với vật cần nâng, được lắp ở đầu trên của trục ren. Đây là vị trí truyền toàn bộ lực nâng từ kích sang tải trọng.

Đặc điểm

• Gia công từ thép cường lực có khả năng chịu áp lực lớn.
• Bề mặt tiếp xúc được thiết kế phẳng hoặc có rãnh chống trượt.
• Chống mài mòn và biến dạng khi nâng tải trọng nặng.
• Có độ cứng cao, đảm bảo tiếp xúc chắc chắn với vật nâng.

Vai trò

• Truyền lực nâng trực tiếp đến máy móc hoặc kết cấu cần nâng.
• Giữ tải ổn định, hạn chế trượt trong quá trình làm việc.
• Giúp nâng vật đúng vị trí, tăng độ chính xác khi lắp đặt hoặc căn chỉnh.
• Đảm bảo an toàn và hiệu quả trong các công việc nâng hạ tải trọng lớn.

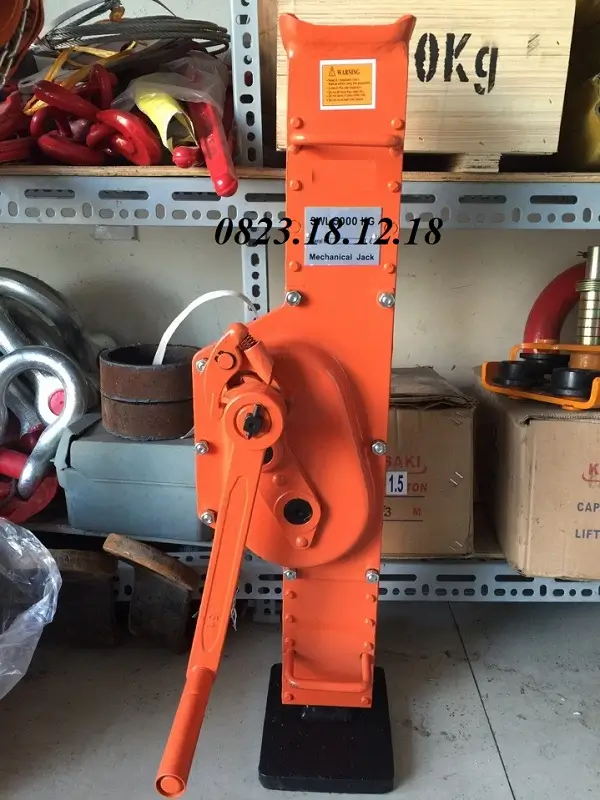

IV. Đặc điểm của kích quay tay 20 tấn

Kích quay tay 20 tấn được thiết kế để đáp ứng nhu cầu nâng hạ các thiết bị và kết cấu có tải trọng lớn trong môi trường công nghiệp. Nhờ kết cấu cơ khí chắc chắn, thiết bị không chỉ mang lại khả năng chịu tải cao mà còn đảm bảo độ bền, tính ổn định và an toàn trong quá trình sử dụng. Dưới đây là những đặc điểm nổi bật của dòng kích này.

• Khả năng nâng tải lớn: Kích có tải trọng định mức 20 tấn, phù hợp để nâng hạ máy móc, kết cấu thép, dầm bê tông và các thiết bị công nghiệp nặng một cách ổn định.
• Hoạt động bằng cơ khí: Thiết bị sử dụng tay quay kết hợp bánh răng và trục ren để tạo lực nâng, không cần điện, khí nén hay dầu thủy lực, thuận tiện sử dụng ở nhiều môi trường.
• Kết cấu chắc chắn: Thân kích được chế tạo từ thép hợp kim chịu lực, có khả năng chống biến dạng, chịu va đập tốt và đáp ứng nhu cầu làm việc với tải trọng lớn.
• Truyền lực hiệu quả: Hệ thống bánh răng và trục ren được gia công chính xác, giúp giảm lực quay, nâng hạ nhẹ nhàng và vận hành ổn định.
• Cơ cấu tự hãm an toàn: Trục ren có khả năng tự giữ tải sau khi nâng, hạn chế hiện tượng tụt tải, góp phần đảm bảo an toàn trong quá trình làm việc.
• Độ bền cao: Bề mặt được sơn chống gỉ, chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt, giúp kéo dài tuổi thọ thiết bị.
• Dễ bảo dưỡng: Cấu tạo đơn giản, ít chi tiết hao mòn, việc vệ sinh, bôi trơn và bảo trì được thực hiện nhanh chóng với chi phí thấp.
• Ứng dụng rộng rãi: Kích quay tay 20 tấn được sử dụng trong xây dựng, cơ khí, lắp đặt máy móc, đóng tàu, điện lực, cầu đường và nhiều lĩnh vực công nghiệp khác.

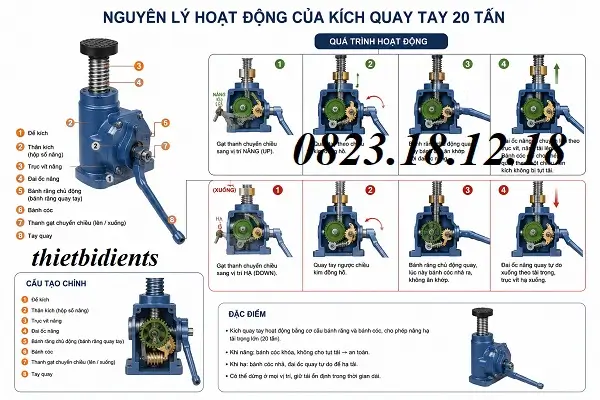

V. Nguyên lý hoạt động của kích quay tay 20 tấn

Kích quay tay 20 tấn hoạt động dựa trên nguyên lý truyền động cơ khí thông qua sự kết hợp giữa tay quay, hệ thống bánh răng và trục ren chịu lực. Khi người vận hành tác động lực lên tay quay, chuyển động quay sẽ được truyền đến cụm bánh răng, sau đó chuyển thành chuyển động tịnh tiến của trục ren để nâng hoặc hạ vật tải.

Quá trình hoạt động diễn ra theo các bước sau:

• Bước 1: Người vận hành quay tay quay theo chiều nâng hoặc hạ.
• Bước 2: Lực quay được truyền qua hệ thống bánh răng, giúp khuếch đại mô-men xoắn và giảm lực tác động của người sử dụng.
• Bước 3: Bánh răng làm quay trục ren, khiến đầu kích di chuyển theo phương thẳng đứng.
• Bước 4: Khi trục ren dịch chuyển lên trên, đầu kích sẽ nâng vật cần nâng đến độ cao mong muốn; khi quay theo chiều ngược lại, trục ren hạ xuống để đưa tải về vị trí ban đầu.

Một ưu điểm nổi bật của kích cơ khí 20 tấn là cơ cấu ren tự hãm. Sau khi dừng quay tay, trục ren có khả năng giữ nguyên vị trí, giúp tải trọng không bị tụt xuống đột ngột. Điều này giúp nâng cao độ an toàn trong quá trình lắp đặt, sửa chữa hoặc căn chỉnh các thiết bị có tải trọng lớn.

VI. Ưu điểm và nhược điểm của kích quay tay 20 tấn

1. Ưu điểm của kích quay tay 20 tấn

• Khả năng chịu tải lớn: Với tải trọng nâng 20 tấn, thiết bị phù hợp để nâng hạ máy móc, kết cấu thép và thiết bị công nghiệp nặng.
• Hoạt động độc lập: Kích vận hành bằng tay quay, không cần điện, khí nén hay dầu thủy lực, phù hợp với nhiều môi trường làm việc khác nhau.
• Độ bền và an toàn cao: Thân kích bằng thép hợp kim kết hợp cơ cấu ren tự hãm giúp thiết bị chịu tải tốt, giữ tải ổn định và hạn chế tụt tải trong quá trình sử dụng.
• Chi phí sử dụng thấp: Cấu tạo đơn giản, ít hư hỏng, dễ bảo dưỡng và không tiêu hao điện năng, giúp tiết kiệm chi phí vận hành lâu dài.
• Đa dạng lựa chọn: Ngoài kích quay tay 20 tấn, người dùng có thể lựa chọn kích quay tay 10 tấn hoặc kích quay tay 16 tấn để phù hợp với từng mức tải trọng và tối ưu chi phí đầu tư

2. Nhược điểm của kích quay tay 20 tấn

• Tốc độ nâng chậm: Do hoạt động bằng cơ cấu cơ khí, kích quay tay 20 tấn có tốc độ nâng hạ chậm hơn các dòng kích thủy lực.
• Tốn sức khi vận hành: Thiết bị sử dụng tay quay nên người dùng cần tác động lực trực tiếp, đặc biệt khi nâng tải trọng lớn.
• Hiệu quả thấp khi sử dụng liên tục: Kích phù hợp với công việc nâng hạ theo từng đợt, chưa tối ưu cho các ứng dụng cần nâng hạ liên tục với tần suất cao.
• Trọng lượng lớn: Thân kích được chế tạo từ thép chịu lực nên khá nặng, việc di chuyển và lắp đặt có thể mất nhiều thời gian hơn.
• Cần bảo dưỡng định kỳ: Để thiết bị hoạt động ổn định, người dùng nên vệ sinh và bôi trơn trục ren, bánh răng thường xuyên nhằm hạn chế mài mòn và kéo dài tuổi thọ.

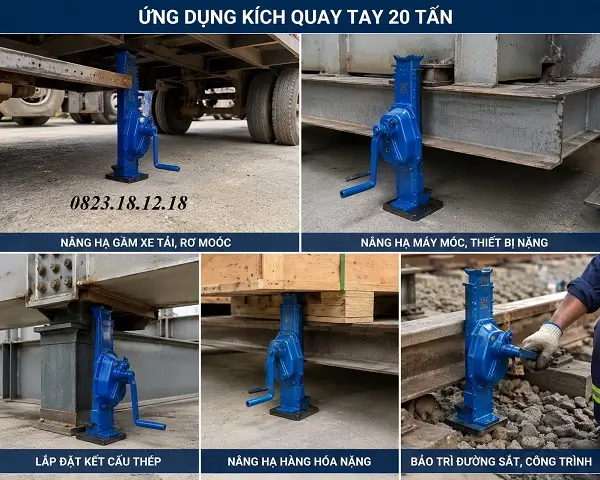

VII. Ứng dụng của kích quay tay 20 tấn

Nhờ khả năng chịu tải lớn và kết cấu bền bỉ, kích quay tay 20 tấn được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và xây dựng:

• Lắp đặt máy móc công nghiệp: Nâng, kê đỡ và căn chỉnh các loại máy ép, máy CNC, máy gia công và thiết bị có tải trọng lớn trong nhà xưởng.
• Thi công xây dựng: Hỗ trợ nâng dầm bê tông, kết cấu thép, cột thép và các hạng mục cần căn chỉnh chính xác trong quá trình thi công.
• Sửa chữa và bảo trì thiết bị: Được sử dụng để nâng hạ máy móc phục vụ công tác bảo dưỡng, thay thế linh kiện hoặc sửa chữa hệ thống sản xuất.
• Đóng tàu và cơ khí: Hỗ trợ lắp ráp, nâng đỡ các chi tiết tàu thủy, khung thép và thiết bị cơ khí hạng nặng.
• Ngành điện lực và cầu đường: Phục vụ việc lắp đặt, bảo trì trạm điện, cầu thép, dầm cầu và các công trình hạ tầng có tải trọng lớn.
• Kho bãi và vận chuyển: Kết hợp với các thiết bị nâng hạ khác để di chuyển, kê đỡ và định vị hàng hóa, thiết bị nặng một cách an toàn.

Với các công việc có tải trọng nhỏ hơn, người dùng có thể lựa chọn kích quay tay 10 tấn hoặc kích quay tay 16 tấn để tối ưu chi phí đầu tư, trong khi kích nâng cơ khí 20 tấn là lựa chọn phù hợp cho những ứng dụng yếu cầu khả năng chịu tải cao và làm việc ổn định trong thời gian dài.

VIII. Kinh nghiệm chọn mua kích quay tay 20 tấn

• Chọn đúng tải trọng: Không nên sử dụng kích có tải trọng sát mức nâng thực tế. Nên chọn thiết bị có tải trọng lớn hơn khoảng 20–30% để đảm bảo an toàn và kéo dài tuổi thọ.
• Kiểm tra chiều cao nâng: Lựa chọn chiều cao nâng phù hợp với khoảng cách cần nâng để tránh phải kê thêm vật đệm gây mất an toàn.
• Ưu tiên vật liệu chất lượng: Nên chọn sản phẩm chế tạo từ thép hợp kim cường lực, phủ sơn chống gỉ và có khả năng chịu tải lâu dài.
• Chọn thương hiệu uy tín: Thiết bị từ các nhà sản xuất có uy tín thường được kiểm định chất lượng, vận hành ổn định và có đầy đủ phụ kiện thay thế.
• Chính sách bảo hành: Ưu tiên đơn vị cung cấp có bảo hành rõ ràng, hỗ trợ kỹ thuật và sẵn linh kiện khi cần bảo trì.

IX. Báo giá kích quay tay 20 tấn mới nhất 2026

Giá kích quay tay 20 tấn phụ thuộc vào thương hiệu, chiều cao nâng, vật liệu chế tạo và xuất xứ. Dưới đây là bảng giá tham khảo:

Lưu ý: Mức giá trên chỉ mang tính tham khảo và có thể thay đổi theo thương hiệu, số lượng đặt hàng và thời điểm mua.

X. Địa chỉ cung cấp kích quay tay 20 tấn chính hãng

Nếu đang tìm kiếm kích quay tay 20 tấn chính hãng với giá cạnh tranh, Công ty TNHH Thiết Bị Điện TS là đơn vị được nhiều khách hàng tin tưởng. Công ty cung cấp đa dạng các dòng kích quay tay tải trọng từ nhỏ đến lớn, cam kết sản phẩm chính hãng, đầy đủ chứng từ, bảo hành rõ ràng và hỗ trợ tư vấn kỹ thuật tận tình.

Khách hàng còn được hưởng mức giá ưu đãi khi mua số lượng lớn, giao hàng toàn quốc và hỗ trợ lựa chọn model phù hợp với từng nhu cầu sử dụng. Liên hệ Hotline: 0823.18.12.18 để được báo giá nhanh và tư vấn miễn phí.
