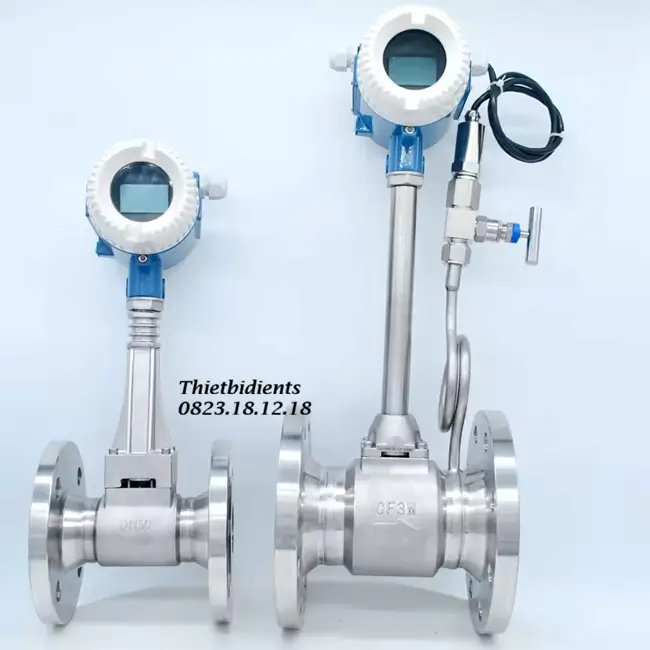

Đồng hồ đo lưu lượng hơi nóng

I. Sản phẩm đồng hồ đo lưu lượng hơi nóng là gì?

Đồng hồ đo lưu lượng hơi nóng (còn được gọi là đồng hồ lưu lượng Vortex) là dòng thiết bị đo lường chuyên dụng được thiết kế để xác định khối lượng hoặc thể tích của hơi nước (hơi bão hòa, hơi quá nhiệt) chảy qua đường ống. Do đặc thù của hơi nóng có nhiệt độ và áp suất rất cao, thiết bị này không sử dụng các bộ phận chuyển động cơ khí thông thường mà ứng dụng nguyên lý tạo xoáy Karman để đưa ra kết quả đo lường. Sản phẩm còn có các tên gọi khác như: đồng hồ đo hơi bão hòa, công tơ đo hơi nóng, hay thiết bị đo lưu lượng nhiệt.

Trong thực tế, đồng hồ đo lưu lượng hơi nóng đóng vai trò là “mắt thần” giúp các doanh nghiệp kiểm soát lượng năng lượng tiêu thụ từ lò hơi (boiler) đến các dây chuyền sản xuất. Thiết bị thường được làm từ các loại vật liệu cao cấp có khả năng chịu nhiệt lên đến 250 độ C hoặc 350 độ C, đảm bảo không bị biến dạng hay hư hỏng trong môi trường khắc nghiệt. Việc lắp đặt đồng hồ hơi nóng giúp minh bạch hóa quy trình sử dụng năng lượng và hạch toán giá thành sản phẩm chính xác hơn.

Hiện nay, ThietbidienTS tự hào là đơn vị phân phối chính hãng các dòng đồng hồ đo lưu lượng hơi nóng đạt tiêu chuẩn quốc tế. Chúng tôi cung cấp đa dạng các model có tính năng bù nhiệt, bù áp tích hợp, giúp kết quả đo đạt độ tin cậy cao nhất. Lựa chọn mua đồng hồ đo lưu lượng hơi nóng tại ThietbidienTS, khách hàng sẽ nhận được đầy đủ chứng chỉ CO/CQ, chế độ bảo hành dài hạn và sự tư vấn kỹ thuật chuyên sâu từ đội ngũ kỹ sư giàu kinh nghiệm.

II. Vai trò và tầm quan trọng của đồng hồ đo lưu lượng hơi nóng

Việc trang bị đồng hồ đo lưu lượng hơi nóng trong các hệ thống công nghiệp mang lại những lợi ích thiết thực sau:

• Kiểm soát chi phí năng lượng lò hơi: Giúp doanh nghiệp nắm rõ lượng hơi nước tiêu thụ hàng ngày, từ đó cân đối lượng nhiên liệu đốt (than, củi, dầu) một cách hiệu quả nhất.
• Đảm bảo an toàn vận hành hệ thống: Thông qua việc giám sát áp suất và lưu lượng tức thời, thiết bị giúp cảnh báo sớm các hiện tượng quá tải hoặc sụt áp bất thường trên đường ống dẫn hơi.
• Nâng cao hiệu suất sản xuất: Giúp điều tiết lượng hơi nóng cung cấp cho các bể nhuộm, lò sấy hoặc dây chuyền tiệt trùng đúng theo yêu cầu kỹ thuật của sản phẩm.
• Phát hiện rò rỉ và tổn thất nhiệt: Đồng hồ giúp nhận diện các điểm thất thoát hơi trên đường ống ngầm hoặc các vị trí van hở, tránh lãng phí tài nguyên và chi phí vận hành.
• Hỗ trợ tự động hóa quản lý: Tích hợp các tín hiệu truyền thông giúp truyền dữ liệu về phòng điều khiển trung tâm, giảm thiểu sai sót do ghi chép thủ công.

III. Cấu tạo và nguyên lý hoạt động của đồng hồ hơi nóng

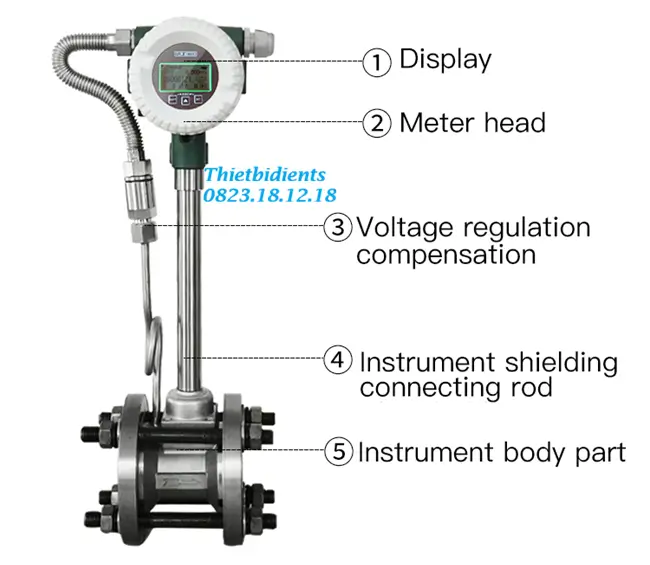

1. Cấu tạo chi tiết đồng hồ đo lưu lượng hơi nóng

• Thân đồng hồ: Được đúc từ thép không gỉ (Inox 304 hoặc 316), chịu được nhiệt độ và áp suất cực cao mà không bị oxy hóa.
• Thanh tạo xoáy: Là một thanh chắn hình tam giác nằm cố định trong ống đo, có nhiệm vụ tạo ra các xoáy nước (Vortex) khi dòng hơi chảy qua.
• Cảm biến nhạy áp: Nằm sau thanh tạo xoáy để thu nhận tần số của các dao động áp suất do các xoáy gây ra.
• Bộ phận bù nhiệt và bù áp: Gồm cảm biến nhiệt độ (PT100) và cảm biến áp suất tích hợp bên trong để tính toán khối lượng riêng của hơi nước.
• Màn hình hiển thị điện tử: LCD hiển thị lưu lượng tức thời, lưu lượng tổng, áp suất và nhiệt độ thực tế của dòng hơi.
• Thân tản nhiệt: Phần thân nối giữa ống đo và bộ hiển thị giúp bảo vệ các linh kiện điện tử khỏi sức nóng trực tiếp từ đường ống.

2. Nguyên lý hoạt động của đồng hồ lưu lượng hơi nóng

Đồng hồ lưu lượng hơi nóng vận hành dựa trên nguyên lý xoáy Karman. Khi dòng hơi nóng chảy qua thanh tạo xoáy, các chuỗi xoáy sẽ được hình thành luân phiên ở hai bên thanh chắn.

Tần số của các vòng xoáy này tỉ lệ thuận trực tiếp với vận tốc của dòng hơi. Cảm biến áp điện sẽ thu nhận tần số này và gửi tín hiệu về bộ vi xử lý. Tại đây, thiết bị kết hợp với dữ liệu về nhiệt độ và áp suất để tính toán ra lưu lượng khối lượng (kg/h hoặc tấn/h) một cách cực kỳ chuẩn xác, bất kể sự thay đổi về trạng thái của hơi nước.

IV. Phân loại các dòng đồng hồ đo lưu lượng hơi nóng phổ biến

1. Đồng hồ đo lưu lượng hơi nóng tích hợp bù nhiệt bù áp

Đồng hồ đo lưu lượng hơi nóng bù nhiệt bù áp là dòng sản phẩm thông minh nhất hiện nay, được trang bị sẵn cảm biến nhiệt độ và áp suất ngay bên trong thân máy. Thiết bị này tự động tính toán sự thay đổi khối lượng riêng của hơi nước dựa trên các thông số thực tế, giúp loại bỏ hoàn toàn sai số khi áp suất lò hơi không ổn định. Đây là lựa chọn hàng đầu cho các doanh nghiệp cần độ chính xác tuyệt đối để hạch toán chi phí hơi nóng chính xác đến từng kg.

Thông số kỹ thuật:

• Kích thước: DN25 đến DN300
• Chất liệu: Inox 304/316
• Nhiệt độ làm việc: Tối đa 250 độ C (có thể lên 350 độ C)
• Tín hiệu đầu ra: 4-20mA, RS485 (Modbus)
• Sai số: Chỉ từ 1.0%

Ứng dụng: Lắp đặt tại các đầu ra của lò hơi tổng, các hệ thống cấp hơi cho các phân xưởng sản xuất lớn.

2. Đồng hồ đo lưu lượng hơi nóng màn hình liền Compact

Đồng hồ đo lưu lượng hơi nóng màn hình liền là phiên bản thiết kế nguyên khối với bộ hiển thị LCD được gắn trực tiếp trên thân cảm biến đo. Sản phẩm này mang lại sự gọn gàng, tính thẩm mỹ cao và cực kỳ thuận tiện cho việc kiểm tra thông số trực tiếp tại vị trí lắp đặt trên đường ống. Thiết kế thân tản nhiệt dài giúp bảo vệ màn hình hiển thị khỏi hơi nóng bốc lên, đảm bảo thiết bị hoạt động ổn định trong thời gian dài mà không bị mờ hay hỏng mạch điện tử.

Thông số kỹ thuật:

• Kiểu dáng: Màn hình gắn liền thân
• Cấp bảo vệ: IP65 hoặc IP67
• Áp lực làm việc: PN16, PN25, PN40
• Đơn vị đo: kg/h, t/h, m3/h

Ứng dụng: Thường dùng cho các đường ống hơi lắp đặt tại các khu vực thông thoáng, dễ quan sát chỉ số trực tiếp.

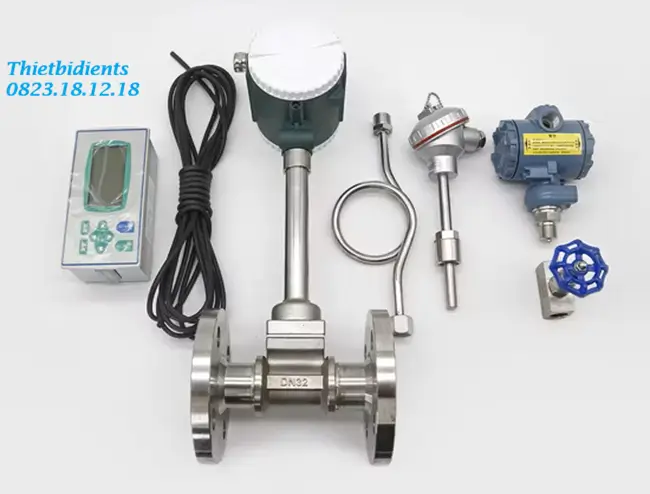

3. Đồng hồ đo lưu lượng hơi nóng màn hình rời Remote

Đồng hồ đo lưu lượng hơi nóng màn hình rời là giải pháp kỹ thuật tối ưu dành cho những vị trí lắp đặt đường ống trên cao hoặc nơi có nhiệt độ môi trường quá nóng, khó tiếp cận. Với phiên bản này, thân cảm biến sẽ được lắp trên đường ống dẫn hơi, trong khi màn hình hiển thị được đưa xuống tầm mắt hoặc đưa vào tủ điện thông qua dây cáp tín hiệu dài từ 5 đến 10 mét. Điều này giúp bảo vệ bộ vi xử lý tránh khỏi sức nóng khắc nghiệt và giúp việc vận hành, ghi chép số liệu trở nên an toàn, thuận tiện hơn.

Thông số kỹ thuật:

• Đặc điểm: Thân cảm biến và màn hình tách rời
• Khoảng cách truyền: 5m, 10m, 15m (tùy chọn)
• Tiêu chuẩn: Chống rung lắc và chống nhiễu tốt
• Chất liệu: Thân gang hoặc Inox

Ứng dụng: Đo lưu lượng hơi nóng tại các hệ thống ống treo trên cao hoặc các hầm lò có nhiệt độ môi trường cực lớn.

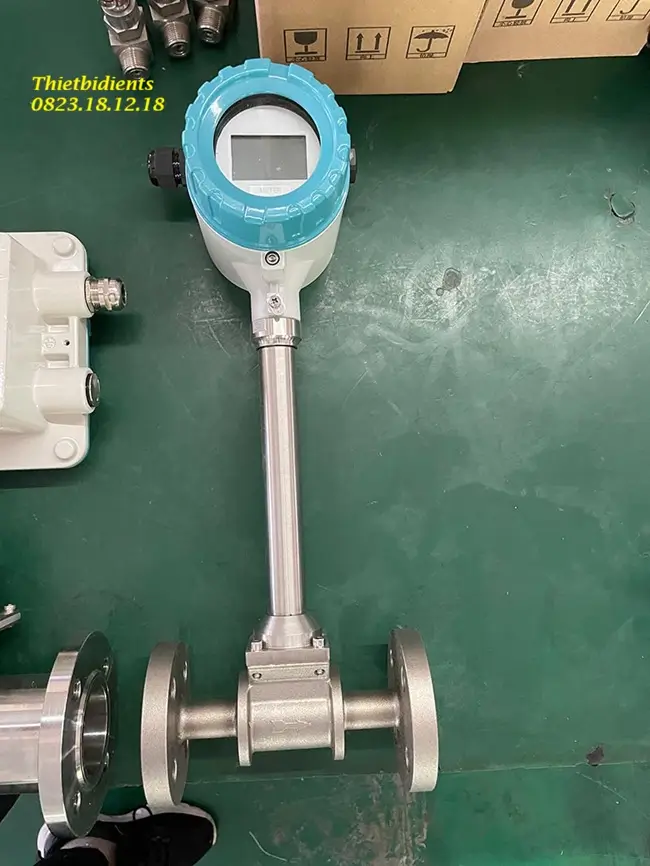

4. Đồng hồ đo lưu lượng hơi nóng thân Inox 316

Đồng hồ đo lưu lượng hơi nóng thân Inox 316 được chế tạo từ loại vật liệu cao cấp có khả năng chống ăn mòn hóa học và chịu được các tác động oxy hóa mạnh mẽ nhất của hơi nước nóng. Sản phẩm này đảm bảo độ bền tuyệt đối, không bị han gỉ hay mài mòn theo thời gian, giữ cho bề mặt bên trong ống luôn nhẵn bóng để phép đo đạt độ chính xác cao nhất. Đây là dòng đồng hồ chuyên dụng dành cho những môi trường hơi nóng có lẫn hóa chất hoặc yêu cầu vệ sinh an toàn cao trong sản xuất.

Thông số kỹ thuật:

• Chất liệu: Toàn bộ Inox 316 (SUS316)
• Nhiệt độ: Chịu nhiệt lên đến 350 độ C
• Độ chính xác: 1.0%
• Tiêu chuẩn: Chống cháy nổ (tùy model)

Ứng dụng: Sử dụng trong các nhà máy dược phẩm, thực phẩm, các dây chuyền nhuộm vải và sản xuất hóa chất.

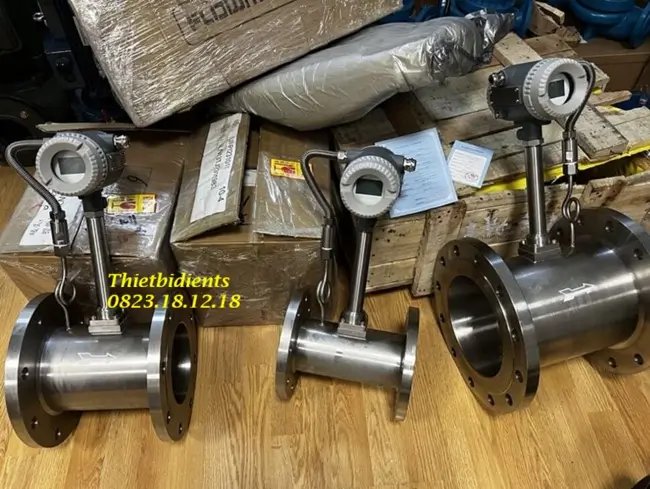

5. Đồng hồ đo lưu lượng hơi nóng kiểu lắp bích

Đồng hồ đo lưu lượng hơi nóng lắp bích là kiểu kết nối phổ biến nhất dành cho các hệ thống đường ống công nghiệp có kích thước từ trung bình đến lớn. Hai mặt bích ở hai đầu thiết bị giúp việc kết nối với đường ống dẫn hơi trở nên chắc chắn, chịu được rung động và áp lực cực cao mà không lo bị rò rỉ hơi ra bên ngoài. Tại ThietbidienTS, chúng tôi cung cấp các dòng lắp bích theo nhiều tiêu chuẩn khác nhau như BS, DIN, JIS, giúp khách hàng dễ dàng thay thế và lắp đặt vào hệ thống sẵn có.

Thông số kỹ thuật:

• Kích thước: DN50, DN80, DN100 đến DN300
• Tiêu chuẩn mặt bích: BS 4504, DIN, JIS 10K/20K
• Áp lực: Tối đa PN63
• Chất liệu thân: Inox đúc chịu lực

Ứng dụng: Lắp đặt tại các đường ống hơi chính của nhà máy, các trạm phân phối hơi nóng liên khu vực.

6. Đồng hồ đo lưu lượng hơi nóng kiểu nối ren

Đồng hồ đo lưu lượng hơi nóng nối ren được thiết kế nhỏ gọn dành riêng cho các đường ống dẫn hơi có kích thước nhỏ dưới DN50 (Phi 60). Với ưu thế về sự linh hoạt và tiết kiệm diện tích, dòng nối ren giúp việc thi công tại các vị trí chật hẹp trở nên đơn giản hơn bao giờ hết. Mặc dù có kích thước nhỏ nhưng thiết bị vẫn đảm bảo đầy đủ các tính năng kỹ thuật như bù nhiệt, hiển thị điện tử và xuất tín hiệu điều khiển, mang lại hiệu quả quản lý năng lượng tối ưu cho các máy móc nhỏ lẻ.

Thông số kỹ thuật:

• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50
• Kiểu kết nối: Ren trong hoặc ren ngoài
• Nhiệt độ tối đa: 200 độ C
• Nguồn điện: 24V DC hoặc dùng Pin

Ứng dụng: Đo lưu lượng hơi nóng cho các máy sấy nhỏ, nồi hấp tiệt trùng mini hoặc các phòng thí nghiệm.

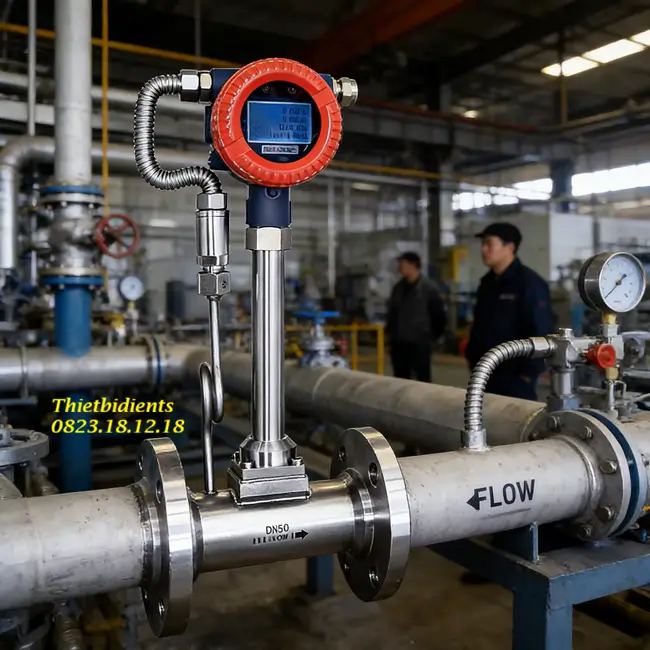

V. Ứng dụng thực tế của đồng hồ đo lưu lượng hơi nóng

Nhờ khả năng đo lường bền bỉ, đồng hồ đo lưu lượng hơi nóng hiện diện trong nhiều ngành sản xuất then chốt:

• Ngành dệt nhuộm: Kiểm soát lượng hơi nóng cấp cho bể nhuộm và máy căng kim, giúp vải đạt đúng màu sắc và chất lượng.
• Ngành thực phẩm: Đo lượng hơi tiệt trùng trong các nhà máy sản xuất sữa, nước giải khát và đồ hộp.
• Ngành giấy và bao bì: Giám sát lưu lượng hơi cấp cho các lô sấy giấy, giúp tối ưu hóa độ ẩm và độ bền của sản phẩm.
• Ngành cao su và lốp xe: Sử dụng trong quá trình lưu hóa cao su cần nhiệt độ và áp suất ổn định từ hơi nóng.
• Hệ thống giặt là công nghiệp: Quản lý lượng hơi nước cấp cho các máy giặt, máy sấy quy mô lớn trong khách sạn, bệnh viện.
• Nhà máy nhiệt điện: Giám sát các dòng hơi quá nhiệt để bảo vệ tuabin và kiểm soát hiệu suất phát điện.

VI. Ưu điểm nổi bật của đồng hồ đo hơi nóng

• Không có bộ phận chuyển động: Thiết kế thanh chắn Vortex cố định giúp đồng hồ không bị mài mòn, không bị kẹt và có tuổi thọ cực cao.
• Tính năng bù nhiệt bù áp tự động: Loại bỏ sai số do biến động của áp suất và nhiệt độ hơi, đưa ra kết quả đo kg/h chính xác tuyệt đối.
• Dải đo rộng: Khả năng đo lường hiệu quả ở cả lưu lượng thấp và lưu lượng cao với sai số không thay đổi.
• Chống rung lắc hiệu quả: Bộ vi xử lý thông minh tích hợp thuật toán lọc nhiễu giúp kết quả đo ổn định ngay cả khi đường ống bị rung mạnh do máy bơm.
• Tiêu chuẩn vật liệu cao cấp: Toàn bộ thân máy bằng inox đúc chịu áp lực, đảm bảo an toàn cháy nổ và chống rò rỉ hơi nóng.

VII. Bảng giá đồng hồ đo lưu lượng hơi nóng mới nhất

Lưu ý: Bảng giá trên chỉ mang tính chất tham khảo. Đơn giá thực tế có thể thay đổi tùy theo yêu cầu kỹ thuật và chiết khấu dự án. Hãy liên hệ trực tiếp để có giá tốt nhất.

VIII. Kinh nghiệm chọn mua đồng hồ đo lưu lượng hơi nóng chuẩn xác

Khải có thể tư vấn khách hàng dựa trên 5 tiêu chí mấu chốt sau để chọn được thiết bị hơi nóng phù hợp:

1. Xác định trạng thái hơi: Phải biết rõ hệ thống dùng hơi bão hòa hay hơi quá nhiệt để cài đặt thuật toán bù trừ khối lượng riêng phù hợp.
2. Chọn dải lưu lượng thực tế: Không chọn đồng hồ theo size ống mà phải chọn theo lưu lượng thực tế. Nếu lắp đồng hồ quá lớn so với dòng chảy thực tế, cảm biến sẽ không thể nhận diện được xoáy Vortex.
3. Tính năng bù nhiệt bù áp: Với hệ thống lò hơi có áp suất biến động, bắt buộc phải chọn dòng tích hợp bù nhiệt bù áp để kết quả đo không bị sai lệch.
4. Áp lực làm việc của ống: Kiểm tra áp suất tối đa của đường ống dẫn hơi (PN16, PN25…) để chọn tiêu chuẩn mặt bích phù hợp, tránh nứt vỡ mặt bích khi vận hành.
5. Chứng chỉ kiểm định: Đồng hồ đo hơi nóng dùng để tính phí nội bộ hoặc thanh toán cần được kẹp chì và có giấy chứng nhận kiểm định của Chi cục Đo lường để đảm bảo tính pháp lý.

IX. Địa chỉ mua đồng hồ đo lưu lượng hơi nóng uy tín – ThietbidienTS

ThietbidienTS là địa chỉ tin cậy chuyên cung cấp các giải pháp đo lường lưu lượng hơi nóng chuyên nghiệp cho các nhà máy và xí nghiệp trên toàn quốc. Chúng tôi cam kết mang lại sản phẩm đạt chất lượng cao nhất với dịch vụ tư vấn tận tâm.

Quý khách hàng cần báo giá dự án hoặc tư vấn kỹ thuật chuyên sâu, vui lòng liên hệ:

• Công ty: ThietbidienTS
• Số điện thoại (Hotline/Zalo): 0823181218
• Email: thietbidients97@gmail.com
• Cam kết từ chúng tôi: Hàng chính hãng 100%, bảo hành 12 tháng, hỗ trợ cấu hình và cài đặt thông số bù nhiệt bù áp hoàn toàn miễn phí tại công trình.
