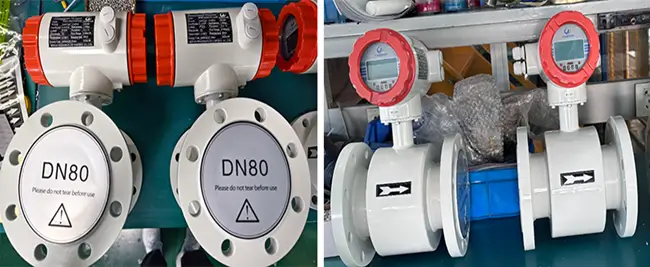

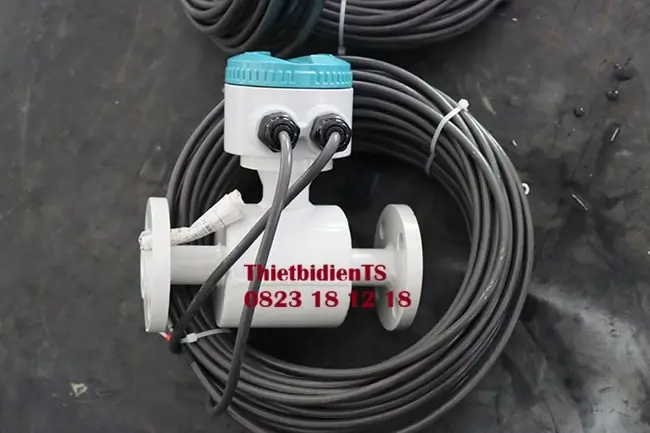

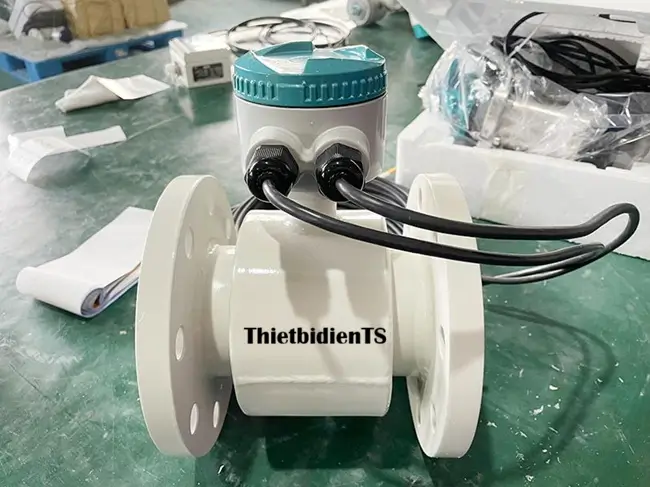

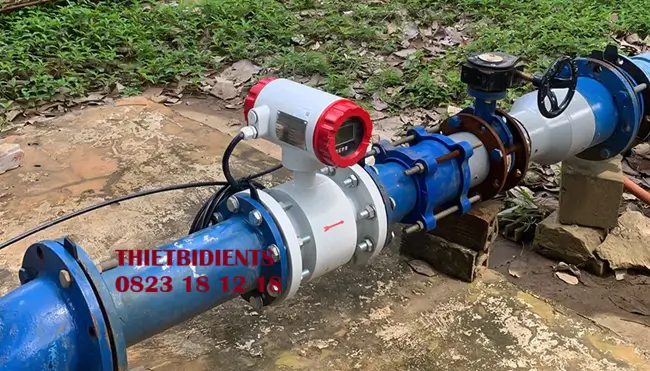

Đồng hồ đo lưu lượng dầu DN80

I. Đồng hồ đo lưu lượng dầu DN80 là gì?

Đồng hồ đo lưu lượng dầu DN80 là thiết bị chuyên dùng để đo và kiểm soát lưu lượng các loại chất lỏng gốc dầu có đường ống danh định DN80 (phi 89 mm). Thiết bị này được lắp đặt trực tiếp trên đường ống dẫn dầu nhằm ghi nhận chính xác lưu lượng dầu chảy qua trong một khoảng thời gian nhất định, phục vụ cho mục đích quản lý, kiểm soát tiêu hao và thanh toán.

Trong các hệ thống cấp phát dầu công nghiệp, trạm bơm nhiên liệu, kho xăng dầu, nhà máy sản xuất hoặc các hệ thống tuần hoàn dầu quy mô lớn, việc sử dụng đồng hồ đo lưu lượng DN80 là yêu cầu gần như bắt buộc. Kích thước DN80 phù hợp với đường ống lưu lượng trung bình đến lớn, đảm bảo dòng chảy ổn định, hạn chế tổn thất áp suất và cho độ chính xác cao trong quá trình đo.

Nhờ khả năng làm việc bền bỉ, chịu áp lực tốt và đo lường ổn định với các loại dầu như dầu Diesel, dầu thủy lực, dầu nhớt loãng, đồng hồ đo xăng dầu DN80 ngày càng được sử dụng rộng rãi trong thực tế.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng dầu DN80

1. Cấu tạo của đồng hồ đo lưu lượng dầu DN80

Đồng hồ đo lưu lượng dầu DN80 được cấu tạo từ các bộ phận chính, được thiết kế tối ưu để làm việc lâu dài trong môi trường dầu và áp lực cao:

• Thân đồng hồ: Được chế tạo từ gang, thép hoặc inox, có độ bền cơ học cao, chịu áp lực tốt và chống ăn mòn dầu.

• Buồng đo lưu lượng: Là khu vực tiếp nhận và dẫn dòng dầu đi qua để thực hiện quá trình đo.

• Bộ phận đo: Có thể là bánh răng, tuabin hoặc piston, trực tiếp quay hoặc chuyển động theo lưu lượng dầu chảy qua.

• Trục truyền động: Truyền chuyển động từ bộ phận đo lên bộ hiển thị.

• Mặt hiển thị: Hiển thị lưu lượng tức thời và tổng lưu lượng đã đo, có thể là dạng cơ hoặc điện tử.

• Nắp bảo vệ: Bảo vệ bộ hiển thị khỏi bụi bẩn, dầu và tác động từ môi trường bên ngoài.

• Cổng kết nối DN80: Thiết kế mặt bích hoặc ren theo tiêu chuẩn, giúp lắp đặt chắc chắn trên đường ống.

Cấu tạo chắc chắn giúp đồng hồ hoạt động ổn định, giảm sai số và kéo dài tuổi thọ trong quá trình sử dụng liên tục.

2. Nguyên lý hoạt động của đồng hồ đo lưu lượng dầu DN80

Khi dầu được bơm qua đường ống DN80, dòng dầu đi vào buồng đo của đồng hồ. Tại đây, áp lực và tốc độ dòng chảy sẽ làm cho bộ phận đo bên trong chuyển động, tạo ra số vòng quay hoặc hành trình tương ứng với lượng dầu chảy qua.

Chuyển động này được truyền qua trục truyền động lên bộ hiển thị, nơi lưu lượng dầu được ghi nhận và hiển thị dưới dạng số liệu. Quá trình diễn ra liên tục, giúp người vận hành theo dõi chính xác lượng dầu tiêu thụ hoặc cấp phát trong từng giai đoạn vận hành.

III. Thông số kỹ thuật của Đồng hồ đo lưu lượng dầu DN80

• Kích thước danh định: DN80 (3 inch – Phi 90mm).

• Dải lưu lượng đo: 100 – 1000 Lít/phút (Tối ưu ở mức 400-800 L/p).

• Áp suất làm việc tối đa: 1.6 Mpa (16 Bar).

• Sai số đo lường: ± 0.5% (Có thể hiệu chỉnh sai số).

• Vật liệu thân vỏ: Gang cầu hoặc Thép đúc.

• Vật liệu bánh răng: Hợp kim nhôm hoặc Thép không gỉ.

• Hiển thị lần bơm: 4 hoặc 5 chữ số (Xóa về không sau mỗi lần bơm).

• Hiển thị tổng tích lũy: 7 hoặc 8 chữ số (Lưu trữ vĩnh viễn).

• Nhiệt độ môi chất: -10°C đến +80°C (Dòng chịu nhiệt lên đến 120°C).

• Kiểu kết nối: Mặt bích tiêu chuẩn JIS, ANSI hoặc DIN.

IV. Các loại Đồng hồ đo lưu lượng dầu DN80 phổ biến hiện nay

1. Đồng hồ đo dầu DN80 dạng cơ bánh răng bầu dục

Đây là dòng thiết bị “nồi đồng cối đá” được ưa chuộng nhất trong các tổng kho xăng dầu và trên các xe bồn xi-téc. Cơ chế đo lường hoàn toàn bằng cơ khí giúp đồng hồ hoạt động bền bỉ mà không cần nguồn điện, không sợ cháy nổ và chịu được sự rung lắc dữ dội khi xe di chuyển. Với thiết kế bánh răng bầu dục ăn khớp cưỡng bức, dòng này mang lại độ chính xác rất cao cho các loại dầu có độ nhớt trung bình như dầu Diesel (DO). Ưu điểm lớn nhất là tính minh bạch, dễ dàng kẹp chì niêm phong và tuổi thọ có thể kéo dài hàng chục năm nếu được bảo dưỡng đúng cách.

2. Đồng hồ đo lưu lượng dầu DN80 hiển thị điện tử

Dòng sản phẩm này hướng tới các ứng dụng yêu cầu tính hiện đại và quản lý dữ liệu thông minh. Thay vì bộ số con lăn, thiết bị sử dụng cảm biến xung để ghi nhận vòng quay của bánh răng và hiển thị kết quả trên màn hình tinh thể lỏng sắc nét. Điểm vượt trội của dòng điện tử là khả năng hiển thị lưu lượng tức thời (lít/phút), giúp người vận hành kiểm soát được tốc độ bơm của hệ thống. Đồng thời, sai số của dòng điện tử thường thấp hơn dòng cơ và người dùng có thể dễ dàng hiệu chỉnh hệ số đo lường chỉ bằng vài nút bấm trên màn hình.

3. Đồng hồ đo dầu DN80 tích hợp tín hiệu xung từ xa

Đây là giải pháp then chốt cho các hệ thống quản lý kho tự động hóa hoàn toàn. Ngoài việc hiển thị tại chỗ, đồng hồ được trang bị bộ phát tín hiệu xung điện từ, cho phép kết nối trực tiếp với bộ xử lý trung tâm, máy tính quản lý hoặc các bảng điện tử hiển thị từ xa. Tính năng này giúp chủ doanh nghiệp có thể ngồi tại phòng điều hành mà vẫn nắm bắt được chính xác lượng dầu đang xuất nhập tại cầu cảng hay trạm bơm. Việc số hóa dữ liệu giúp loại bỏ sai sót do ghi chép thủ công và ngăn chặn tuyệt đối các hành vi tiêu cực trong cấp phát nhiên liệu.

4. Đồng hồ đo dầu DN80 thân thép chịu áp lực cao

Trong các ngành công nghiệp đặc thù như khai thác mỏ hoặc hệ thống cấp dầu cho tàu biển lớn, áp suất đường ống thường vượt xa mức thông thường. Dòng đồng hồ DN80 thân thép đúc được thiết kế với độ dày vỏ cực lớn và hệ thống mặt bích tiêu chuẩn cao, có khả năng chịu áp suất lên đến 25 Bar hoặc hơn. Vật liệu thép không chỉ chịu áp tốt mà còn kháng lại sự ăn mòn của môi trường nước biển, đảm bảo thiết bị không bị biến dạng hay rò rỉ dưới tác động của các cú sốc áp suất (hiện tượng búa nước) thường xảy ra trong đường ống dài.

5. Đồng hồ đo dầu FO DN80 chịu nhiệt độ cao

Dầu FO (dầu đen) thường rất đặc ở nhiệt độ thường và cần được gia nhiệt để dễ dàng lưu thông, do đó các dòng đồng hồ tiêu chuẩn thường không thể hoạt động chính xác. Phiên bản DN80 chuyên dụng cho dầu FO được chế tạo với các khe hở bánh răng đặc biệt và hệ thống gioăng phớt bằng vật liệu chịu nhiệt siêu bền. Thiết bị này có thể làm việc ổn định ở nhiệt độ lên đến 120°C hoặc hơn mà không bị kẹt bánh răng do giãn nở nhiệt. Đây là linh kiện không thể thiếu trong các hệ thống đốt lò hơi của nhà máy nhiệt điện, dệt nhuộm hoặc sản xuất thực phẩm quy mô lớn.

V. Bảng giá Đồng hồ đo lưu lượng dầu DN80 Chính hãng – Giá rẻ

Giá thành của đồng hồ DN80 phụ thuộc rất lớn vào vật liệu chế tạo (Gang hay Thép) và công nghệ hiển thị. ThietbidienTS cam kết mức giá luôn đi đôi với chất lượng chính hãng:

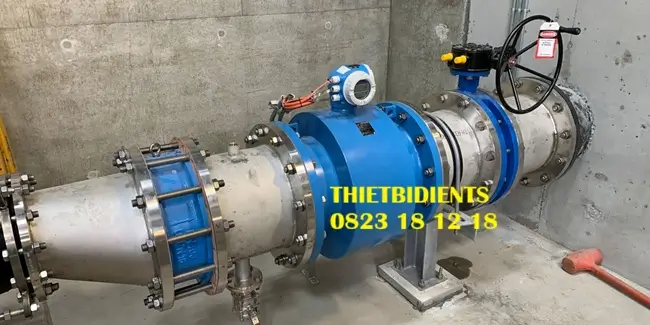

VI. Ứng dụng thực tế của Đồng hồ đo lưu lượng dầu DN80

Với công suất lớn và độ bền cao, thiết bị này hiện diện trong các mắt xích quan trọng của ngành năng lượng:

• Các tổng kho xăng dầu đầu mối: Dùng để đo lường lượng xăng dầu nhập từ tàu biển vào bồn chứa hoặc xuất từ bồn chứa ra các xe bồn phân phối lẻ, đảm bảo sự chính xác tuyệt đối trong giao dịch thương mại.

• Hệ thống cấp nhiên liệu Hàng hải: Lắp đặt tại các cầu cảng hoặc trên tàu dầu để kiểm soát lượng nhiên liệu nạp cho các động cơ khổng lồ, nơi mỗi lượt nạp có thể lên tới hàng chục nghìn lít.

• Nhà máy Nhiệt điện và Công nghiệp nặng: Giám sát lưu lượng dầu đốt lò hơi, giúp kỹ sư tính toán hiệu suất nhiệt và quản lý định mức tiêu hao nhiên liệu hàng tháng của nhà máy.

• Hệ thống máy phát điện dự phòng tòa nhà: Đảm bảo lượng dầu Diesel luôn đủ sẵn sàng cho các tình huống khẩn cấp, đồng thời theo dõi việc kiểm tra máy định kỳ.

VII. Những lưu ý khi lắp đặt và bảo trì để đạt độ Chính xác và Siêu bền

Để một thiết bị Chính hãng – giá rẻ có thể phục vụ lâu dài và luôn giữ được sai số thấp nhất, quý khách cần tuân thủ các hướng dẫn kỹ thuật sau:

1. Bắt buộc lắp lọc tách rác (Lọc Y): Đây là lưu ý sống còn. Với đường ống DN80, các mạt sắt, rác hoặc cặn dầu rất dễ lọt vào buồng đo. Một mẩu sắt nhỏ có thể làm sứt mẻ bánh răng bầu dục, gây hỏng hóc vĩnh viễn. Hãy luôn lắp một bộ lọc có kích thước lưới phù hợp ngay phía trước đồng hồ.

2. Hướng lắp đặt và đoạn ống thẳng: Luôn lắp đồng hồ theo đúng chiều mũi tên chỉ hướng dòng chảy trên thân máy. Đồng thời, để dòng chảy ổn định và không bị xoáy (gây sai số), cần có một đoạn ống thẳng phía trước đồng hồ dài ít nhất 80cm và phía sau dài ít nhất 40cm.

3. Loại bỏ bọt khí: Đồng hồ đo thể tích nên nó sẽ đếm cả bọt khí nếu có trong dòng dầu. Hãy đảm bảo hệ thống đường ống luôn kín khít và có bộ phận tách khí nếu bơm dầu từ bồn ngầm để con số hiển thị là lượng dầu thực 100%.

4. Bảo trì định kỳ: Sau khoảng 1.000.000 lít dầu chảy qua, nên tháo nắp đồng hồ để vệ sinh buồng đo và kiểm tra độ rơ của trục bánh răng. Đối với dòng điện tử, cần lưu ý thay pin định kỳ mỗi 1-2 năm để màn hình luôn hiển thị rõ nét.

VIII. Mua Đồng hồ đo lưu lượng dầu DN80 ở đâu Chính hãng, Giá tốt?

Trên thị trường hiện nay có không ít loại đồng hồ DN80 trôi nổi với thân gang mỏng, dễ nứt vỡ dưới áp suất cao hoặc bánh răng bằng vật liệu tái chế nhanh mòn gây sai số lớn chỉ sau vài tháng sử dụng. Việc đầu tư vào một sản phẩm không đảm bảo sẽ gây thiệt hại khổng lồ cho doanh nghiệp do số liệu báo cáo không trung thực.

ThietbidienTS tự hào là nhà cung cấp chuyên nghiệp, chuyên nhập khẩu trực tiếp các dòng Đồng hồ đo lưu lượng dầu DN80 chính hãng. Chúng tôi hiểu rằng mỗi lít dầu của bạn là một phần lợi nhuận của doanh nghiệp, vì vậy mọi thiết bị chúng tôi cung cấp đều đạt tiêu chuẩn kiểm định khắt khe nhất.

Tại ThietbidienTS, quý khách hàng sẽ nhận được sản phẩm chất lượng cao, đầy đủ giấy tờ chứng minh nguồn gốc (CO) và chất lượng (CQ), đi kèm dịch vụ hậu mãi chu đáo và hỗ trợ kỹ thuật tận tâm. Hãy liên hệ ngay với chúng tôi để nhận được giải pháp đo lường nhiên liệu tối ưu nhất!
