Đầu Báo Gas Kết Nối Tủ Điều Khiển & Van Ngắt Tự Động – Hoạt Động Thế Nào?

I. Vì sao cần đầu báo gas kết nối tủ điều khiển & van ngắt tự động?

Khí gas là nguồn năng lượng quan trọng trong cả đời sống dân dụng và sản xuất công nghiệp. Từ bếp ăn gia đình, nhà hàng, khách sạn cho đến nhà máy chế biến thực phẩm, kho LPG, trạm nạp gas, gas được sử dụng rộng rãi bởi hiệu suất cao, giá thành hợp lý và sạch hơn nhiều nhiên liệu truyền thống.

Tuy nhiên, gas lại tiềm ẩn nguy cơ cháy nổ nghiêm trọng khi rò rỉ. Chỉ cần một lượng nhỏ gas thoát ra và gặp tia lửa điện, hậu quả có thể gây thiệt hại nặng nề về người và tài sản.

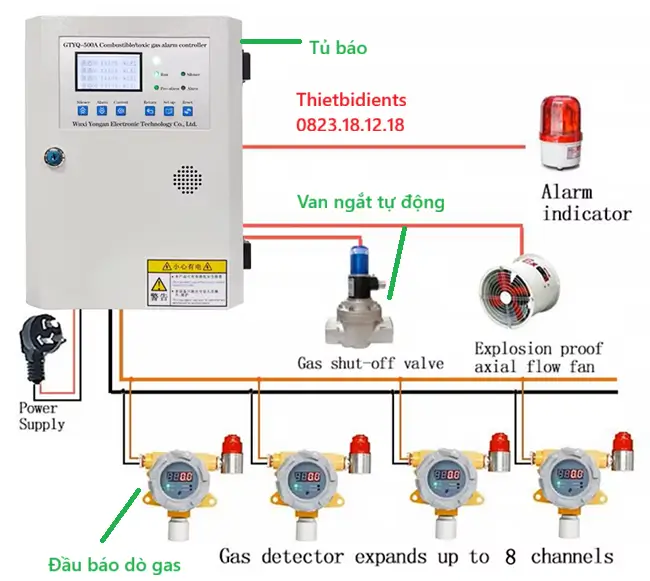

Giải pháp an toàn toàn diện là hệ thống đầu báo gas kết nối với tủ điều khiển trung tâm và van ngắt tự động. Hệ thống này không chỉ phát hiện rò rỉ mà còn tự động ngắt nguồn gas, đồng thời kích hoạt còi, đèn báo động, thậm chí gửi tín hiệu đến hệ thống PCCC hoặc BMS.

II. Cấu tạo và nguyên lý hoạt động của đầu báo gas

Một đầu báo gas công nghiệp có thể nhìn đơn giản từ bên ngoài, nhưng thực chất bao gồm nhiều bộ phận điện tử tinh vi:

• Cảm biến khí gas: thường dùng loại bán dẫn (MQ, Figaro) hoặc điện hóa, có độ nhạy cao với metan (CH4), propan, butan, LPG, amoniac…
• Mạch xử lý tín hiệu: khuếch đại, so sánh và đưa ra tín hiệu báo động khi nồng độ vượt ngưỡng cài đặt.
• Ngõ ra relay hoặc RS485: kết nối trực tiếp với tủ điều khiển trung tâm để xử lý tập trung.
• Đèn LED chỉ thị: báo trạng thái nguồn, báo phát hiện khí.
• Nguồn cấp: 24VDC hoặc 220VAC.

Nguyên lý hoạt động:

Cảm biến trong đầu báo gas liên tục giám sát nồng độ khí trong không khí. Khi phát hiện khí rò rỉ vượt ngưỡng cho phép, thiết bị ngay lập tức gửi tín hiệu đến tủ điều khiển thông qua relay hoặc giao thức truyền thông RS485 để xử lý tình huống.

Sau đó, tủ điều khiển sẽ tự động kích hoạt van điện từ để ngắt nguồn cấp gas, đồng thời phát còi và đèn cảnh báo tại chỗ. Trong trường hợp hệ thống được tích hợp với PCCC, tủ cũng sẽ gửi tín hiệu khẩn cấp về trung tâm để phối hợp xử lý, đảm bảo an toàn tuyệt đối cho khu vực.

III. Ưu điểm khi kết nối đầu báo gas với tủ điều khiển & van ngắt tự động

Giải pháp này ngày càng được lựa chọn trong các công trình vì mang đến nhiều lợi ích vượt trội:

• Phát hiện sớm – phản ứng tức thì: ngay khi có rò rỉ, hệ thống không chỉ hú còi mà còn ngắt gas tự động.
• An toàn đa tầng: vừa cảnh báo âm thanh, vừa ngắt nguồn nguy hiểm, vừa thông báo về trung tâm giám sát.
• Giảm thiểu thiệt hại: hạn chế nguy cơ cháy nổ, bảo vệ con người, tài sản và uy tín doanh nghiệp.
• Tích hợp hệ thống: dễ dàng kết nối với BMS, SCADA hoặc hệ thống PCCC tổng thể.
• Tự động hóa 24/7: hoạt động liên tục, không phụ thuộc vào sự chú ý của con người.

Đặc biệt, với các khu vực như kho LPG, trạm nạp gas, nhà máy hóa chất, việc chỉ có còi báo động là chưa đủ. Chỉ khi kết hợp đầu dò – tủ điều khiển – van ngắt tự động, mức độ an toàn mới đạt chuẩn quốc tế.

IV. Phân loại đầu báo gas và tủ điều khiển phổ biến hiện nay

1. Đầu báo gas đơn lẻ tích hợp relay

• Hoạt động độc lập, có ngõ ra relay để kết nối trực tiếp với van ngắt gas.
• Phù hợp bếp gia đình, nhà hàng nhỏ.
• Ưu điểm: chi phí thấp, dễ lắp đặt.
• Nhược điểm: khó quản lý nhiều điểm gas cùng lúc.

2. Đầu báo gas RS485 – Modbus RTU

• Kết nối truyền thông RS485 về tủ điều khiển trung tâm.
• Cho phép giám sát hàng chục đến hàng trăm đầu dò.
• Ưu điểm: quản lý tập trung, giám sát từ xa, lưu trữ dữ liệu.
• Ứng dụng: nhà máy, tòa nhà, kho LPG.

3. Tủ điều khiển đầu báo gas

• Có nhiều ngõ vào cho cảm biến hoặc đầu dò gas.
• Xuất tín hiệu relay để kích hoạt van ngắt gas, quạt hút, còi – đèn báo động.
• Có thể tích hợp màn hình LCD hiển thị nồng độ gas, địa chỉ đầu dò.
• Một số model hỗ trợ kết nối RS485 hoặc Ethernet để truyền dữ liệu lên hệ thống giám sát.

4. Van điện từ ngắt gas tự động

• Lắp đặt trên đường ống gas.
• Khi có tín hiệu từ tủ điều khiển, van lập tức đóng, chặn dòng khí.
• Có hai dạng: thường đóng (NC) và thường mở (NO).
• Được chế tạo bằng đồng, inox hoặc thép hợp kim, chịu áp lực và nhiệt độ cao.

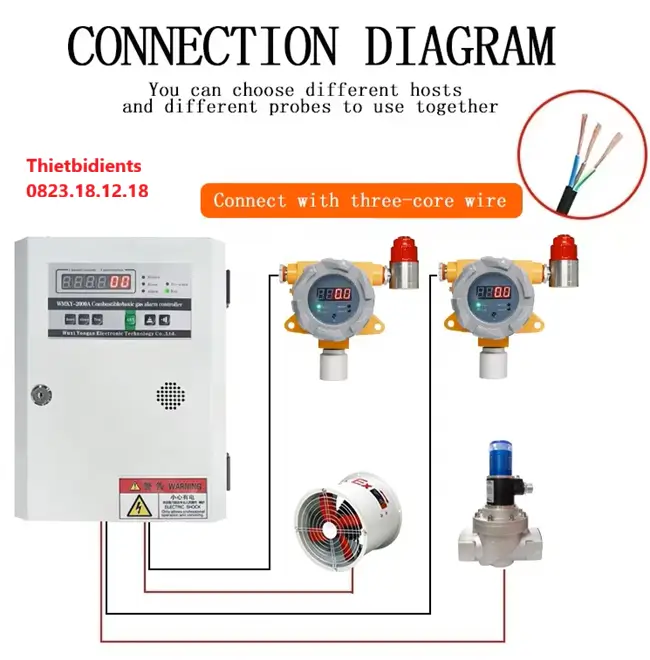

V. Hướng dẫn lắp đặt và vận hành hệ thống đầu báo gas – tủ điều khiển – van ngắt

1. Nguyên tắc lắp đặt

• Với LPG (nặng hơn không khí): đặt đầu báo cách sàn 30–50 cm.
• Với CH4 (nhẹ hơn không khí): đặt đầu báo ở gần trần.
• Van điện từ nên đặt ở vị trí dễ thao tác, gần nguồn cấp chính.
• Dây tín hiệu RS485 đi theo cáp chống nhiễu, đảm bảo truyền thông ổn định.

2. Vận hành & bảo trì

• Kiểm tra định kỳ 3–6 tháng/lần để đảm bảo cảm biến còn hoạt động tốt.
• Vệ sinh đầu dò, tránh bụi bẩn và dầu mỡ bám.
• Test hệ thống bằng khí mẫu để chắc chắn relay và van điện từ hoạt động chính xác.
• Thay cảm biến sau 3–5 năm.

Việc lắp đặt và bảo trì đúng cách không chỉ kéo dài tuổi thọ thiết bị mà còn đảm bảo an toàn liên tục cho công trình.
