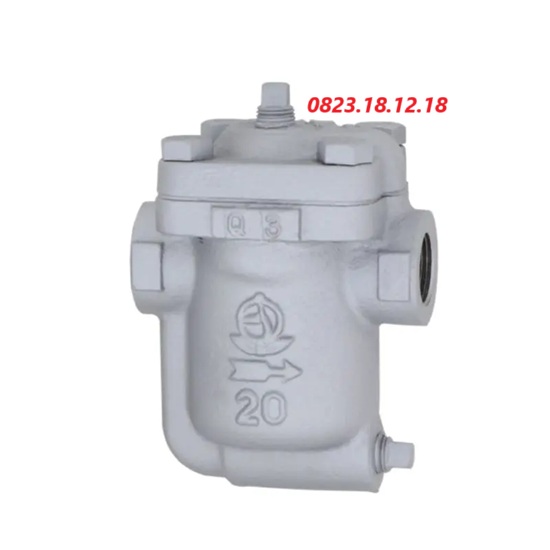

Bẫy hơi gầu đảo

Bẫy hơi gầu đảo (inverted bucket steam trap) là thiết bị quan trọng trong hệ thống hơi, giúp loại bỏ nước ngưng hiệu quả mà không làm thất thoát hơi bão hòa. Nhờ thiết kế đặc biệt dạng gầu úp ngược, bẫy hơi này có khả năng hoạt động bền bỉ, tiết kiệm năng lượng và phù hợp với nhiều hệ thống công nghiệp như thực phẩm, dệt may, hóa chất, lò hơi, hệ thống gia nhiệt…

Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, nguyên lý hoạt động, thông số kỹ thuật và các loại van bẫy hơi gầu đảo phổ biến trên thị trường. Nếu bạn đang tìm mua bẫy hơi gầu đảo chính hãng – giá tốt, hãy tham khảo báo giá của Công Ty TNHH Thiết Bị Điện TS!

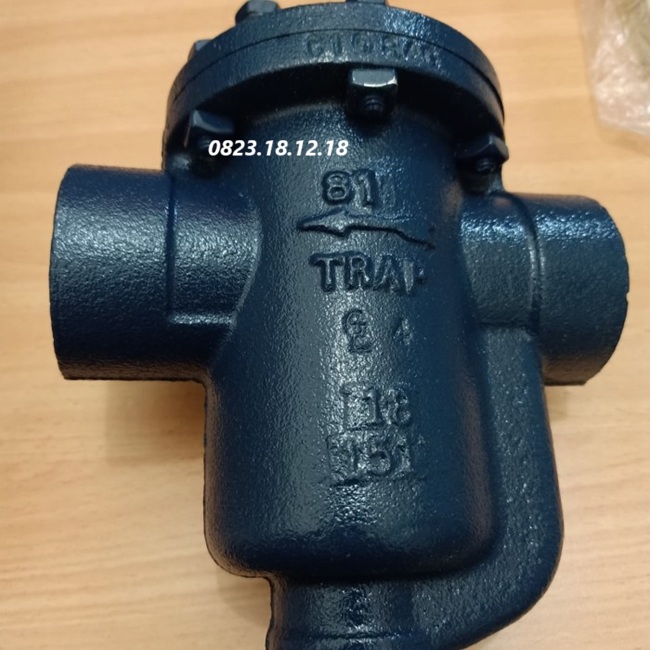

1. Bẫy hơi gầu đảo là gì?

Bẫy hơi gầu đảo là thiết bị dùng để loại bỏ nước ngưng trong hệ thống hơi mà không làm thất thoát hơi bão hòa. Hoạt động dựa trên sự chênh lệch trọng lượng giữa nước ngưng và hơi, bẫy hơi này có thể tự động đóng/mở giúp tối ưu hóa hiệu suất và tiết kiệm nhiên liệu.

Bẫy hơi dạng gầu đảo thường được chế tạo từ gang, thép, inox với kết nối nối ren hoặc lắp bích, thích hợp với nhiều môi trường áp suất khác nhau.

Công Ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp các loại bẫy hơi gầu đảo, phao, đồng tiền,… chính hãng; cam kết hàng uy tín chất lượng; nhập khẩu trực tiếp từ China, Japan, Korea, Taiwan…; cam kết bảo hành 12 tháng kèm COCQ đầy đủ.

2. Thông số kỹ thuật của bẫy hơi gầu đảo

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN100 (1/2″ – 4″)
• Chất liệu: inox 304, inox 316, gang đúc..
• Áp suất làm việc: 0.01 MPa – 4.5 MPa (1 – 45 bar)
• Nhiệt độ làm việc: 0°C – 400°C
• Kết nối: nối ren (BSP, NPT), lắp bích (JIS, ANSI, DIN)
• Ứng dụng: hệ thống hơi công nghiệp, lò hơi, sấy, gia nhiệt..
• Made in: China, Korea, Japan, Taiwan…
• Hàng có sẵn số lượng lớn
• Đầy đủ CO CQ
• Bảo hành 12 tháng

3. Cấu tạo và nguyên lý hoạt động của bẫy hơi gầu đảo

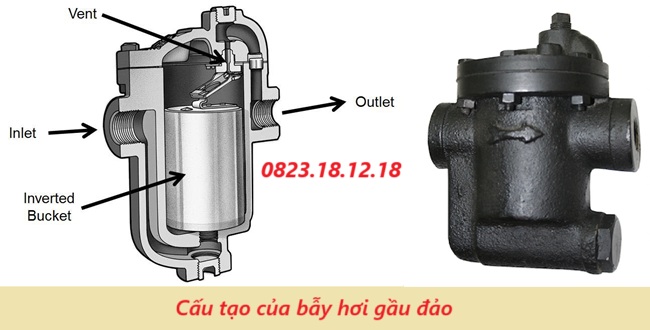

3.1 Cấu tạo của bẫy hơi gầu đảo

Bẫy hơi dạng gầu đảo có thiết kế đơn giản nhưng mang lại hiệu suất cao. Cấu tạo của thiết bị bao gồm các bộ phận chính như:

– Thân bẫy hơi: Làm từ gang hoặc inox, có khả năng chịu nhiệt độ và áp suất cao, bảo vệ các bộ phận bên trong khỏi tác động của môi trường bên ngoài.

– Gầu đảo (inverted bucket): Là bộ phận chính quyết định quá trình đóng/mở van xả nước ngưng.

– Lỗ thông hơi nhỏ: Được thiết kế trên gầu đảo, giúp duy trì sự chênh lệch áp suất bên trong và bên ngoài gầu, đảm bảo hoạt động ổn định của bẫy hơi.

– Cần đòn bẩy và đĩa xả nước: Hệ thống này giúp điều khiển đóng/mở van xả nước ngưng ra ngoài mà không làm thất thoát hơi.

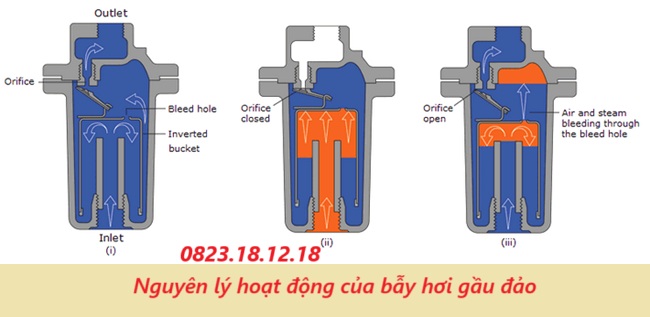

3.2 Nguyên lý hoạt động của bẫy hơi gầu đảo

Nguyên lý hoạt động của bẫy hơi gầu đảo dựa trên sự khác biệt về mật độ giữa hơi nước và nước ngưng tụ. Khi nước ngưng đi vào bẫy hơi, do trọng lượng lớn hơn hơi, gầu đảo sẽ chìm xuống và kéo theo cần đòn bẩy mở van xả nước ngưng ra ngoài. Sau khi nước ngưng được xả hết, hơi đi vào làm gầu đảo nổi lên, kéo cần đòn bẩy đóng van lại, ngăn không cho hơi thoát ra ngoài.

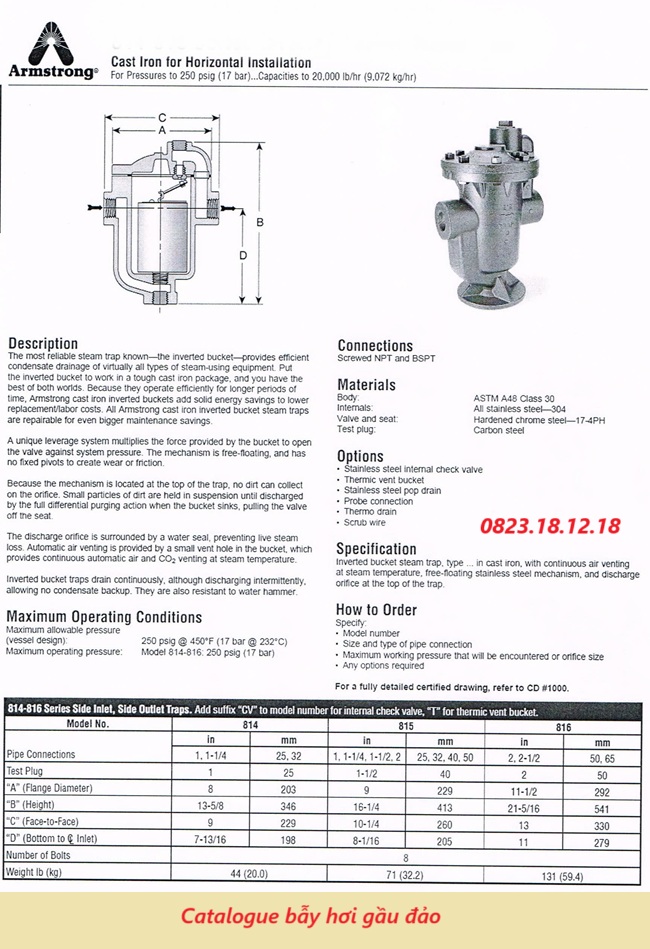

4. Catalogue bẫy hơi gầu đảo

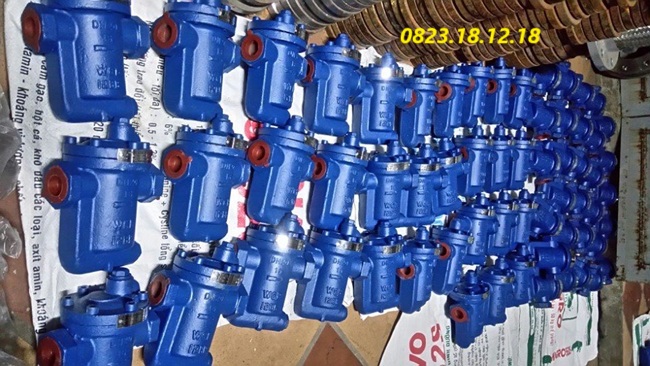

5. Một số loại bẫy hơi gầu đảo phổ biến

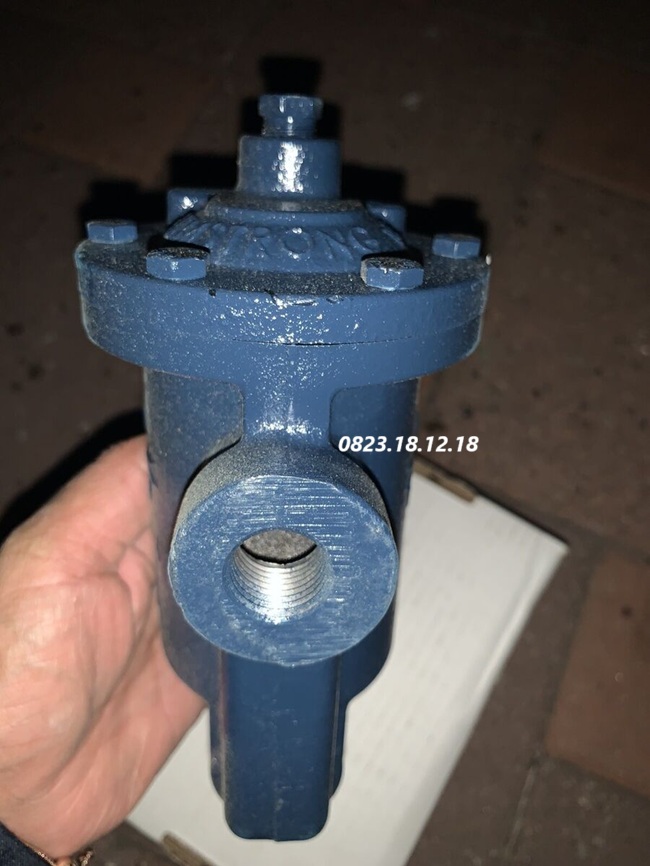

5.1 Bẫy hơi gầu đảo nối ren

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN50
• Chất liệu: inox 304, inox 316, gang đúc
• Áp suất: 0.1 – 4.5 MPa
• Nhiệt độ: 0 – 400°C
• Kết nối: nối ren BSP/NPT
• Xuất xứ: China, Korea, Japan, Taiwan…
• Hàng có sẵn số lượng lớn
• Đầy đủ CO CQ
• Bảo hành 1 năm

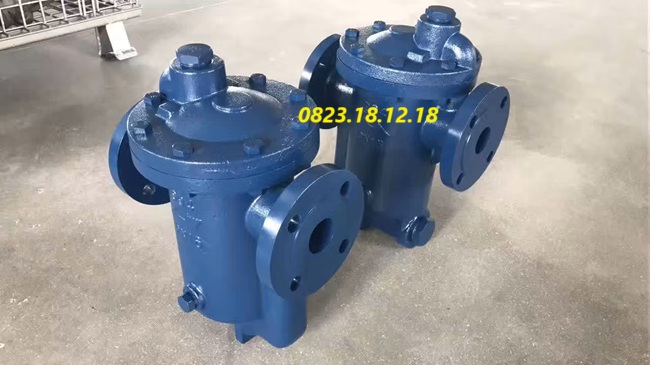

5.2 Bẫy hơi gầu đảo lắp bích

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN100
• Chất liệu: gang, inox 304, inox 316
• Áp suất: 0.1 – 4.5 MPa
• Nhiệt độ: 400°C
• Kết nối: mặt bích tiêu chuẩn JIS, ANSI, DIN
• Xuất xứ và nhập khẩu trực tiếp từ: China, Korea, Japan, Taiwan…
• Hàng có sẵn số lượng lớn
• Đầy đủ CO CQ
• Bảo hành 12 tháng

5.3 Bẫy hơi gầu đảo inox

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN80
• Chất liệu: inox 304, inox 316
• Áp suất: max 45 bar
• Nhiệt độ: max 400°C
• Kết nối: nối ren hoặc lắp bích
• Xuất xứ và nhập khẩu trực tiếp từ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc…
• Có sẵn số lượng lớn
• Đầy đủ CO CQ
• Bảo hành 12 tháng

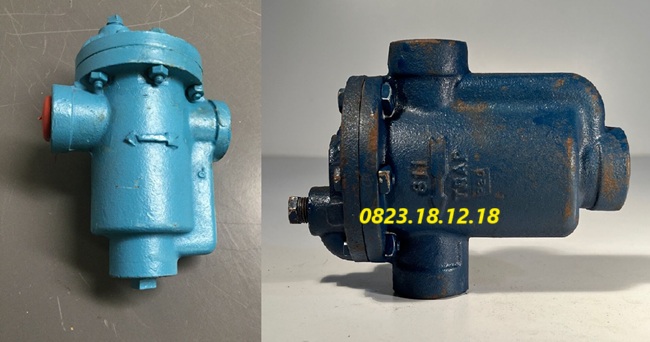

5.4 Bẫy hơi gang gầu đảo

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN15 – DN100
• Chất liệu: gang xám hoặc gang cầu
• Áp suất: 1 – 25 bar
• Nhiệt độ: 0 – 300°C
• Kết nối: nối ren hoặc mặt bích
• Xuất xứ: Trung Quốc, Đài Loan, Nhật Bản, Hàn Quốc…
• Có sẵn số lượng lớn
• Đầy đủ CO CQ
• Bảo hành 1 năm

6. Ưu điểm và nhược điểm của bẫy hơi gầu đảo

6.1 Ưu điểm của bẫy hơi gầu đảo

– Tiết kiệm năng lượng nhờ khả năng giữ hơi tối ưu, giảm tổn thất hơi nước.

– Độ bền cao, ít bị ăn mòn nhờ sử dụng chất liệu inox hoặc gang đúc chịu nhiệt tốt.

– Không bị ảnh hưởng bởi áp suất đột ngột, duy trì hiệu suất ổn định.

– Phù hợp với nhiều hệ thống hơi bão hòa trong các ngành công nghiệp khác nhau.

6.2 Nhược điểm của bẫy hơi gầu đảo

– Hoạt động không hiệu quả với hệ thống hơi có áp suất quá thấp.

– Có thể bị kẹt nếu hơi nước chứa quá nhiều tạp chất hoặc cặn bẩn.

– Cần bảo trì định kỳ để đảm bảo tuổi thọ và hiệu suất làm việc lâu dài.

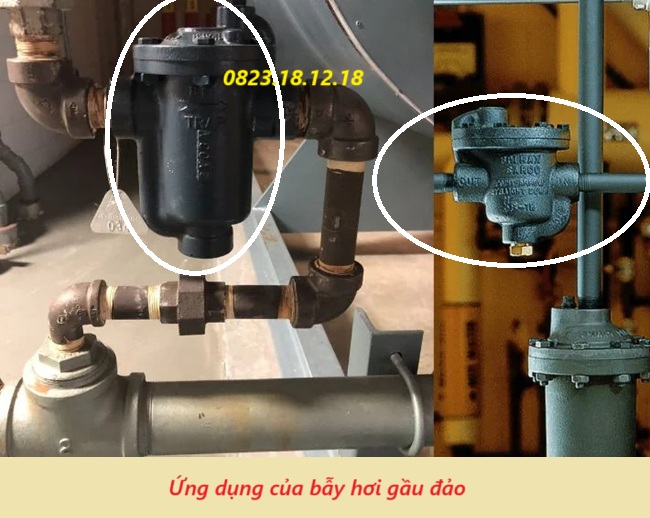

7. Ứng dụng của bẫy hơi gầu đảo

Van bẫy hơi gầu đảo được ứng dụng rộng rãi trong các ngành công nghiệp, phổ biến:

– Ứng dụng trong ngành dệt may: Hệ thống máy sấy, máy ủi và dây chuyền nhuộm vải sử dụng hơi nước để làm nóng vải, giúp tăng năng suất và chất lượng sản phẩm.

– Ứng dụng trong ngành thực phẩm: Các dây chuyền sản xuất thực phẩm đóng hộp, chế biến sữa, đồ uống, bánh kẹo… đều cần hơi nước để tiệt trùng, sấy khô hoặc gia nhiệt trong quá trình sản xuất.

– Ứng dụng trong ngành hóa chất: Trong sản xuất hóa chất, bẫy hơi gầu đảo giúp duy trì áp suất hơi ổn định, đảm bảo các phản ứng hóa học diễn ra đúng yêu cầu kỹ thuật.

– Ứng dụng trong ngành giấy và gỗ: Dùng trong hệ thống sấy giấy, sấy gỗ, giúp sản phẩm khô đều, không bị cong vênh, đồng thời tối ưu hóa chi phí năng lượng.

– Ứng dụng trong lò hơi công nghiệp: Các hệ thống lò hơi trong nhà máy điện, khu công nghiệp, khách sạn, bệnh viện đều cần bẫy hơi để loại bỏ nước ngưng, đảm bảo hơi nước sạch và khô được cung cấp liên tục.

– Ứng dụng trong hệ thống HVAC: Hệ thống sưởi ấm trung tâm sử dụng hơi nước trong các tòa nhà cao tầng, trung tâm thương mại và khu công nghiệp cũng cần bẫy hơi để ngăn ngừa nước ngưng tích tụ, tránh làm giảm hiệu suất của hệ thống.

8. Báo giá bẫy hơi gầu đảo – Công Ty TNHH Thiết Bị Điện TS

Công Ty TNHH Thiết Bị Điện TS chúng tôi chuyên cung cấp bẫy hơi gầu đảo chính hãng với mức giá siêu rẻ trên thị trường. Cam kết:

• Hàng chính hãng 100% – CO, CQ đầy đủ
• Chiết khấu cao khi mua số lượng lớn
• Giao hàng toàn quốc – nhanh chóng, đúng hẹn
• Hỗ trợ kỹ thuật 24/7
