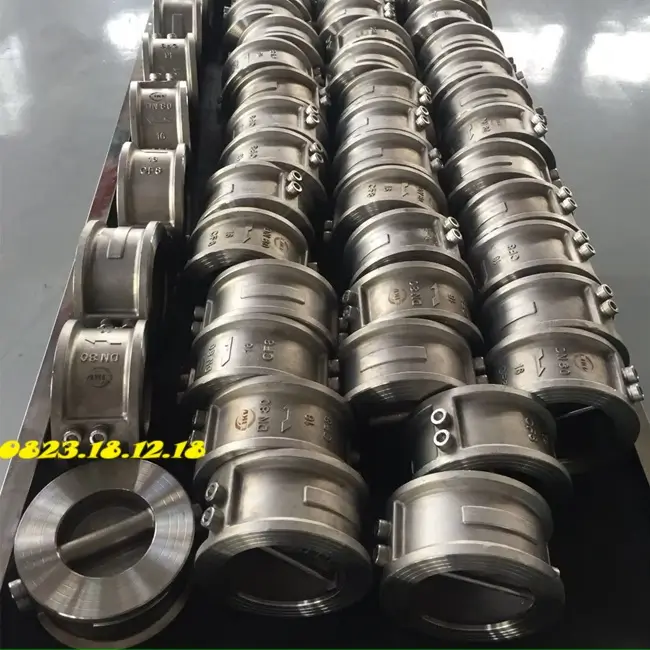

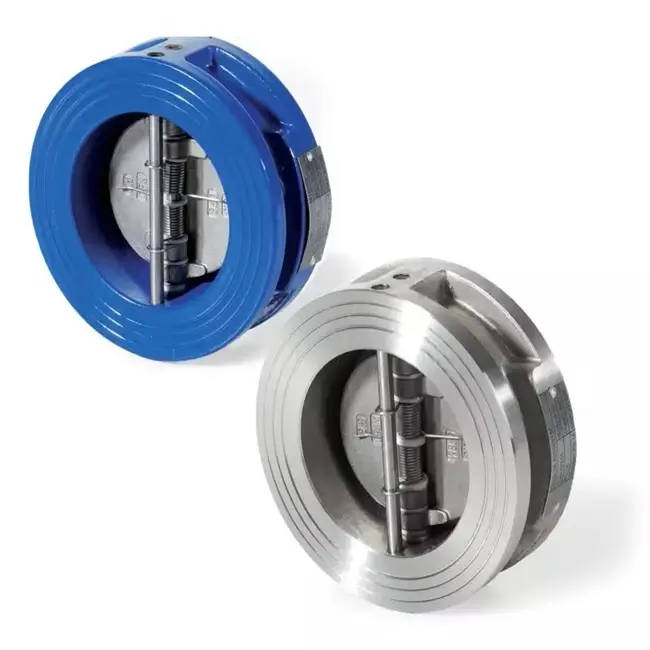

Van một chiều cánh bướm

1. VAN MỘT CHIỀU CÁNH BƯỚM LÀ GÌ?

Van một chiều cánh bướm là loại van cho phép chất lỏng hoặc khí chỉ chảy theo một chiều duy nhất, sử dụng cánh van dạng đĩa tròn (giống cánh bướm) để đóng mở dòng chảy. Khi có áp lực dòng chảy đi qua, cánh bướm mở ra cho lưu chất đi qua. Khi dòng chảy ngừng hoặc có xu hướng chảy ngược, cánh bướm sẽ tự động đóng lại nhờ lực hồi hoặc trọng lực, ngăn dòng chảy ngược trở lại.

Van bướm một chiều có cấu tạo gồm thân van, cánh van hình tròn, trục xoay, gioăng làm kín và có thể tích hợp thêm lò xo hỗ trợ đóng nhanh. Chúng phù hợp cho các ứng dụng cấp thoát nước, xử lý nước sạch – nước thải, hệ thống HVAC, ngành thực phẩm – đồ uống (khi sử dụng chất liệu inox vi sinh), và cả trong các ngành công nghiệp hóa chất nhẹ.

2. THÔNG SỐ KỸ THUẬT CỦA VAN MỘT CHIỀU CÁNH BƯỚM

THÔNG SỐ KỸ THUẬT:

• Kích thước: DN50 – DN600
• Vật liệu thân van: Gang, Inox 304/316, Thép, Hợp kim
• Vật liệu đĩa van (cánh bướm): Inox, Gang, Thép không gỉ
• Vật liệu trục: Inox 304, Inox 316
• Vật liệu gioăng làm kín: EPDM, NBR, PTFE, Viton
• Kiểu kết nối: Lắp kẹp (Wafer), lắp giữa mặt bích tiêu chuẩn DIN, ANSI, JIS
• Áp lực làm việc: PN10 / PN16 / PN25
• Nhiệt độ làm việc: -10°C đến 180°C
• Môi trường làm việc: Nước sạch, nước thải, hóa chất nhẹ, khí nén, thực phẩm (với inox vi sinh)…
• Tiêu chuẩn sản xuất: ISO, BS, DIN, JIS
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan,…
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN MỘT CHIỀU CÁNH BƯỚM

3.1 Cấu tạo của van một chiều cánh bướm

Van một chiều cánh bướm có thiết kế đơn giản, bao gồm các bộ phận chính như sau:

• Thân van (Body): Là bộ phận bao ngoài, có chức năng bảo vệ các chi tiết bên trong. Thường được đúc từ gang, inox hoặc thép không gỉ. Thân van có dạng mỏng, hình tròn, thiết kế kiểu wafer để lắp đặt giữa hai mặt bích đường ống.

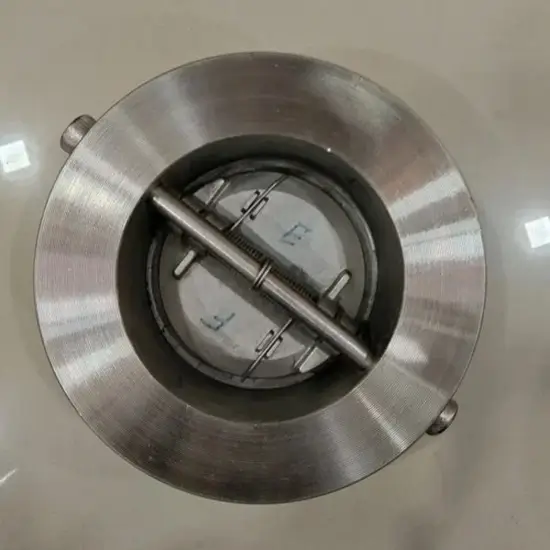

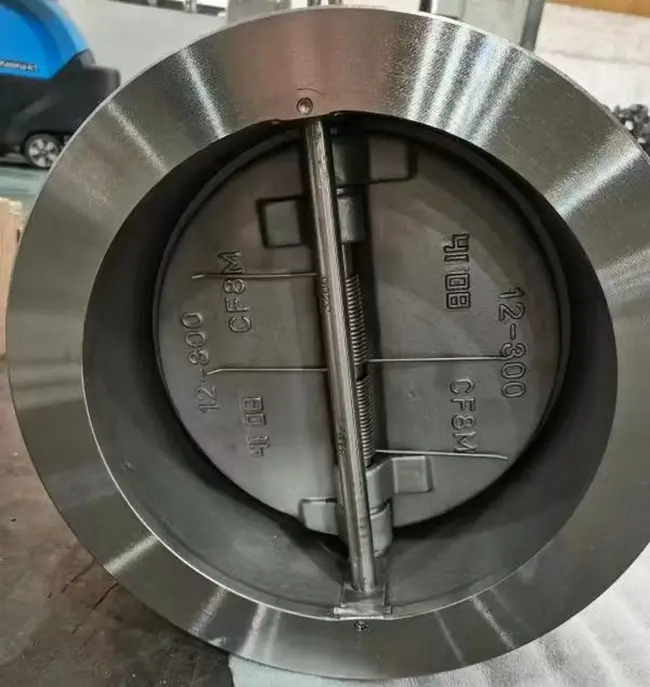

• Cánh van (Disc): Còn gọi là đĩa van, có hình dạng giống cánh bướm, được gắn trực tiếp lên trục. Khi có dòng chảy, áp lực sẽ đẩy cánh van mở ra; khi dòng chảy ngừng hoặc đảo chiều, cánh sẽ tự động đóng lại để ngăn dòng chảy ngược.
• Trục van (Shaft): Kết nối giữa thân và cánh van, cho phép cánh xoay linh hoạt khi có dòng chảy tác động. Trục thường làm bằng inox để chống gỉ và tăng tuổi thọ.
• Lò xo hồi (Spring): Một số dòng van có tích hợp lò xo giúp đĩa van đóng nhanh chóng và chắc chắn hơn khi mất áp.
• Gioăng làm kín (Seat/Gasket): Làm từ vật liệu mềm như EPDM, NBR, PTFE… được lót bên trong thân van, đảm bảo độ kín và ngăn không cho chất lỏng rò rỉ khi van đóng.

3.2 Nguyên lý hoạt động van một chiều cánh bướm

Nguyên lý hoạt động của van một chiều cánh bướm khá đơn giản: Khi dòng lưu chất chảy theo chiều thuận, áp lực dòng chảy sẽ đẩy cánh bướm (đĩa van) mở ra, cho phép lưu chất đi qua van một cách dễ dàng.

Khi dòng chảy đổi chiều hoặc ngừng chảy, lực phản áp và trọng lực của cánh bướm sẽ làm cho đĩa van đóng lại, ngăn không cho lưu chất chảy ngược trở lại đường ống.

4. PHÂN LOẠI VAN MỘT CHIỀU CÁNH BƯỚM PHỔ BIẾN

Van 1 chiều cánh bướm có nhiều loại khác nhau tùy theo thiết kế, chất liệu và ứng dụng cụ thể. Dưới đây là những dòng phổ biến nhất trên thị trường hiện nay:

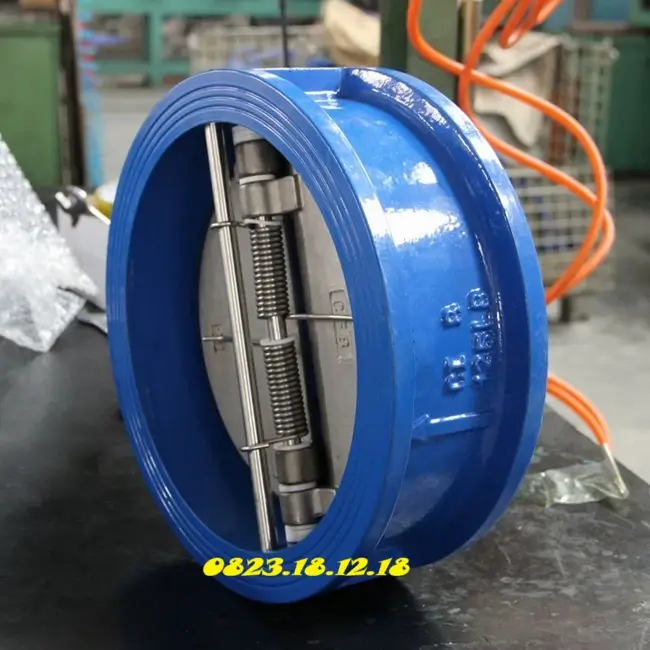

4.1. Van một chiều cánh bướm lò xo

– Được trang bị thêm lò xo để hỗ trợ quá trình đóng nhanh khi dòng chảy dừng lại.

– Giúp ngăn chặn hiện tượng va đập thủy lực.

– Thường dùng cho hệ thống có yêu cầu đóng van tức thời.

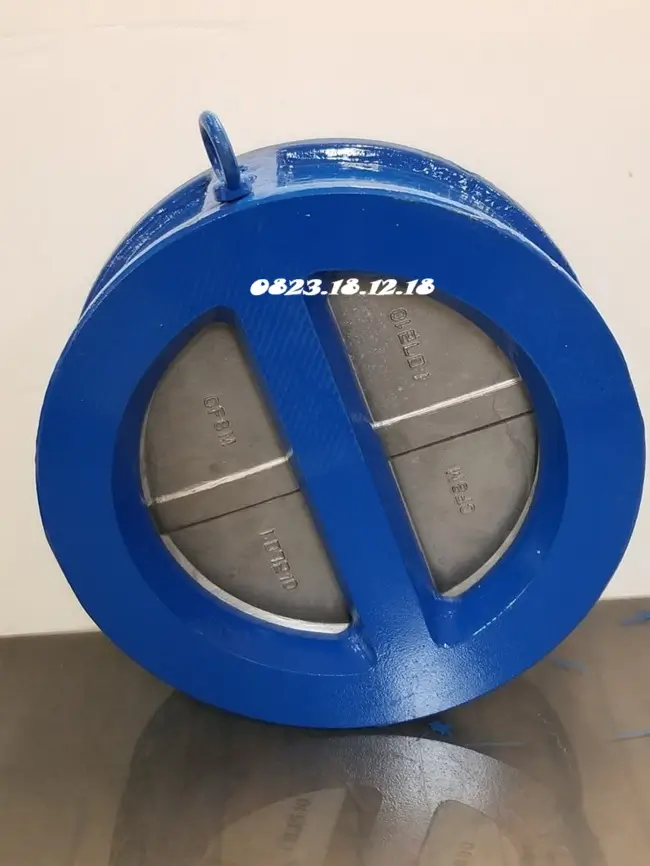

4.2. Van một chiều cánh bướm không lò xo

– Sử dụng áp lực dòng chảy để mở và đóng van nhờ trọng lực hoặc dòng ngược.

– Cấu tạo đơn giản, giá thành rẻ, phù hợp với hệ thống áp lực ổn định.

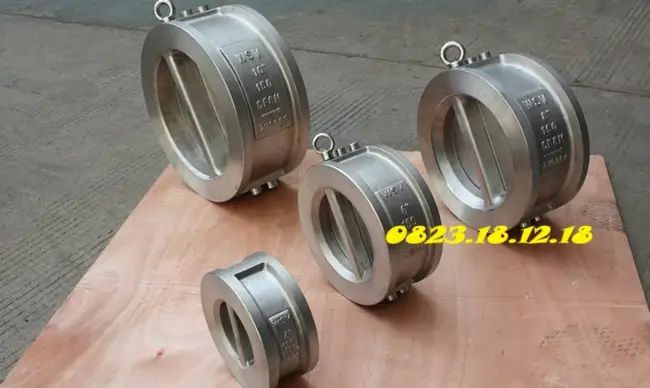

4.3. Van một chiều cánh bướm inox (Inox 304, 316)

– Dùng cho các môi trường ăn mòn, yêu cầu độ sạch cao như ngành thực phẩm, y tế, dược phẩm.

– Chống gỉ sét, chịu nhiệt và áp lực tốt.

4.4. Van một chiều cánh bướm gang

– Thân gang, đĩa inox hoặc gang bọc epoxy.

– Phù hợp cho hệ thống nước sạch, PCCC, xử lý nước thải với chi phí hợp lý.

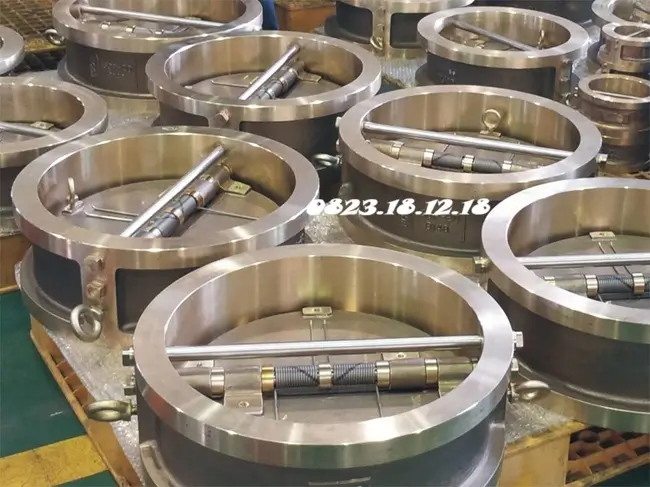

4.5. Van một chiều cánh bướm dạng wafer

– Thiết kế mỏng, lắp đặt trực tiếp giữa hai mặt bích đường ống.

– Phổ biến vì nhỏ gọn, tiết kiệm không gian và dễ bảo trì.

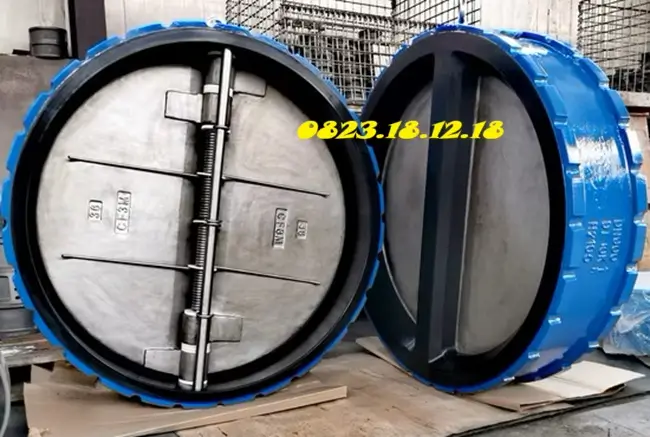

5. BẢNG GIÁ VAN MỘT CHIỀU CÁNH BƯỚM MỚI NHẤT

Lưu ý: Bảng giá chỉ mang tính tham khảo. Đơn giá có thể thay đổi theo nhà sản xuất, thương hiệu, số lượng đặt hàng và thời điểm mua. Vui lòng liên hệ trực tiếp Công ty TNHH Thiết Bị Điện TS để nhận báo giá chính xác và ưu đãi tốt nhất.

6. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM VAN MỘT CHIỀU CÁNH BƯỚM CÔNG NGHIỆP

6.1 Ưu điểm của van một chiều cánh bướm

Van 1 chiều cánh bướm ngày càng được sử dụng rộng rãi trong hệ thống đường ống nhờ vào những ưu điểm nổi bật sau:

– Với cấu tạo mỏng kiểu wafer, van dễ dàng lắp đặt giữa hai mặt bích mà không chiếm nhiều diện tích.

– Thích hợp cho các hệ thống đường ống có không gian hẹp.

– Nhẹ hơn nhiều so với van dạng cửa hoặc bi cùng kích thước, giúp tiết kiệm chi phí nhân công và thời gian thi công.

– Van đóng mở dựa trên áp lực dòng chảy mà không cần bộ điều khiển điện, khí hay tay gạt.

– Đặc biệt ở loại van có lò xo, cánh van sẽ đóng lại nhanh chóng khi ngắt dòng, giúp bảo vệ đường ống khỏi xung lực đột ngột.

– Nhờ vào vòng đệm làm kín chất lượng cao (EPDM, PTFE, NBR…), van đảm bảo khả năng ngăn dòng chảy ngược một cách hiệu quả.

– Sử dụng tốt trong các hệ thống nước sạch, nước thải, PCCC, HVAC, thực phẩm – đồ uống, dược phẩm, hóa chất nhẹ…

– Có thể chọn loại thân gang, inox hoặc thép phù hợp với môi trường làm việc khác nhau.

6.2 Nhược điểm của van một chiều cánh bướm

Mặc dù sở hữu nhiều ưu điểm nổi bật, nhưng van một chiều cánh bướm vẫn tồn tại một số nhược điểm nhất định trong quá trình sử dụng thực tế:

– Thiết kế mỏng và cấu trúc dạng cánh khiến van không chịu được áp lực cao như các loại van bi hoặc van cửa.

– Van chỉ hoạt động đúng khi được lắp theo đúng hướng dòng chảy. Việc lắp sai chiều sẽ khiến van không đóng mở được hoặc gây hư hỏng, rò rỉ.

7. ỨNG DỤNG CỦA VAN MỘT CHIỀU CÁNH BƯỚM TRONG THỰC TẾ

Van 1 chiều cánh bướm được ứng dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu:

• Hệ thống cấp thoát nước: Van giúp ngăn nước chảy ngược, bảo vệ máy bơm và thiết bị đường ống. Thường được lắp ở đầu ra của máy bơm hoặc trên đường ống chính trong các nhà máy xử lý nước.
• Hệ thống phòng cháy chữa cháy (PCCC): Dùng để kiểm soát dòng nước một chiều, đảm bảo nước không chảy ngược vào bể chứa. Lắp đặt trong hệ thống sprinkler hoặc các đường ống dẫn nước chữa cháy.
• Nhà máy sản xuất thực phẩm, đồ uống: Trong hệ thống dẫn chất lỏng sạch, sữa, bia hoặc nước giải khát, van ngăn chảy ngược giúp duy trì vệ sinh và tránh nhiễm chéo.
• Hệ thống HVAC – điều hòa, thông gió: Van được lắp trong các đường ống nước lạnh/nóng để bảo vệ thiết bị như chiller, bơm nhiệt. Giúp lưu thông chất tải nhiệt theo đúng chiều mong muốn.
• Ngành công nghiệp hóa chất, dược phẩm: Với các dòng van bằng inox hoặc nhựa cao cấp, van một chiều cánh bướm chịu được môi trường hóa chất nhẹ và kiểm soát dòng chảy chính xác.
• Hệ thống bơm giếng, cấp nước nông nghiệp: Ngăn nước quay ngược làm hư hại máy bơm, đặc biệt trong các hệ thống tưới tiêu tự động hoặc bơm chìm.
