Khớp nối xoay nước, hơi, dầu

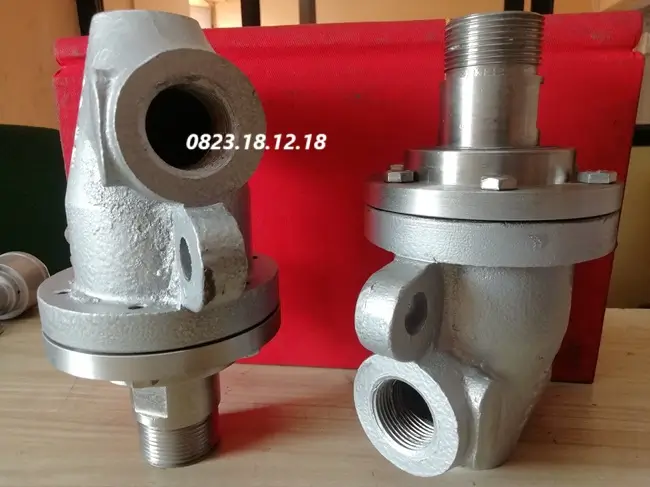

1. KHỚP NỐI XOAY NƯỚC, HƠI, DẦU LÀ GÌ?

Khớp nối xoay nước, hơi, dầu – hay còn gọi là khớp nối quay dùng cho nước, hơi, dầu – là thiết bị cơ khí dùng để truyền lưu chất (nước, hơi nóng, dầu nhiệt…) từ một nguồn cố định sang một bộ phận đang quay, chẳng hạn như trục máy, mâm xoay, tang cuốn…

Cấu tạo của khớp xoay bao gồm trục quay, thân vỏ cố định, vòng bi và hệ thống làm kín bằng phớt chịu nhiệt, giúp thiết bị duy trì dòng chất lỏng hoặc hơi áp suất cao mà không gây rò rỉ trong quá trình quay liên tục. Tùy vào ứng dụng, khớp có thể truyền một hoặc nhiều dòng lưu chất cùng lúc.

Khớp nối quay nước, hơi, dầu được ứng dụng rộng rãi trong các ngành như sản xuất giấy, nhựa, cao su, thực phẩm, hóa chất, cán thép, gia nhiệt khuôn ép, nơi yêu cầu dẫn nhiệt hoặc làm mát trong khi thiết bị vẫn quay liên tục.

2. THÔNG SỐ KỸ THUẬT CỦA KHỚP NỐI XOAY NƯỚC, HƠI, DẦU

THÔNG SỐ:

• Kích thước: 1/4” – 2”
• Vật liệu thân khớp: Inox 304/316, Đồng thau hoặc gang mạ
• Trục quay: Thép không gỉ hoặc thép mạ crom cứng
• Vật liệu làm kín (phớt): Graphite, PTFE, Viton hoặc Carbon – chịu nhiệt và áp lực cao
• Áp suất làm việc: 0 ~ 20 bar
• Nhiệt độ làm việc: 0°C ~ 300°C
• Tốc độ quay: 10–900 vòng/phút (rpm)
• Cổng kết nối: Ren BSP, NPT hoặc mặt bích (JIS, ANSI)
• Số kênh lưu chất: Loại 1 kênh (1 đường vào), 2 kênh (vào – ra), hoặc 3 kênh
• Xuất xứ: China, Taiwan, Korea, Japan…
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ CỦA KHỚP NỐI XOAY NƯỚC, HƠI, DẦU CÔNG NGHIỆP

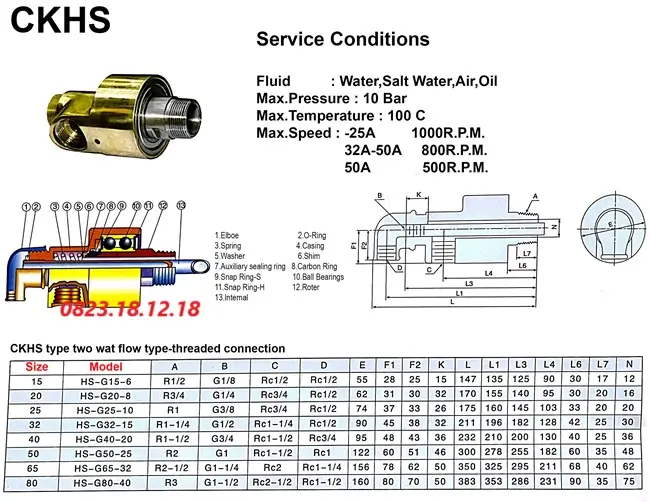

3.1 Cấu tạo khớp nối xoay nước, hơi, dầu

Khớp nối xoay nước, hơi, dầu có cấu tạo khá đơn giản:

• Thân khớp: Là phần vỏ ngoài cố định, thường được làm từ inox, đồng, gang hoặc hợp kim nhôm. Nó chịu áp lực, nhiệt độ cao và đóng vai trò bảo vệ các bộ phận bên trong.
• Trục xoay: Là phần quay liên tục khi máy hoạt động. Trục thường được chế tạo từ thép mạ cứng hoặc inox, có độ chính xác cao để đảm bảo quay mượt và bền bỉ.
• Bạc đạn: Cho phép trục xoay trơn tru trong khi thân giữ cố định. Thường dùng vòng bi chịu lực cao để chống mài mòn cho khớp nối.
• Phớt làm kín (Seal): Đây là bộ phận quan trọng nhất giúp chống rò rỉ nước, dầu hoặc hơi trong điều kiện áp suất cao và chuyển động liên tục. Chất liệu có thể là than chì, PTFE, Viton hoặc carbon chịu nhiệt và ma sát cao.
• Lò xo đẩy: Tạo áp lực đều lên phớt làm kín, giúp duy trì khả năng bịt kín hiệu quả dù trục xoay liên tục.
• Cổng kết nối: Nơi kết nối ống dẫn lưu chất vào và ra khỏi khớp xoay. Có thể là kiểu ren (BSP/NPT) hoặc mặt bích JIS/ANSI, tùy vào yêu cầu công trình.

3.2 Nguyên lý hoạt động của khớp nối xoay nước, hơi, dầu

Khớp nối xoay nước, hơi, dầu hoạt động bằng cách truyền lưu chất từ phần cố định sang phần quay thông qua trục xoay bên trong. Nhờ phớt làm kín và vòng bi hỗ trợ, thiết bị giữ cho dòng nước, dầu hoặc hơi được dẫn liên tục mà không rò rỉ, ngay cả khi trục quay ở tốc độ cao.

4. CÁC LOẠI KHỚP NỐI XOAY NƯỚC, HƠI, DẦU PHỔ BIẾN

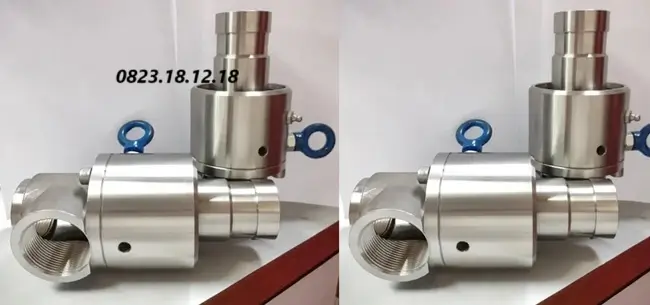

4.1. Khớp nối xoay nước

• Đặc điểm: Truyền nước làm mát cho các trục quay, tang cuốn, máy in, máy cán…
• Cấu tạo: Vật liệu inox, đồng hoặc gang; dùng phớt PTFE hoặc carbon.
• Ứng dụng: Ngành giấy, bao bì, cao su, nhựa.

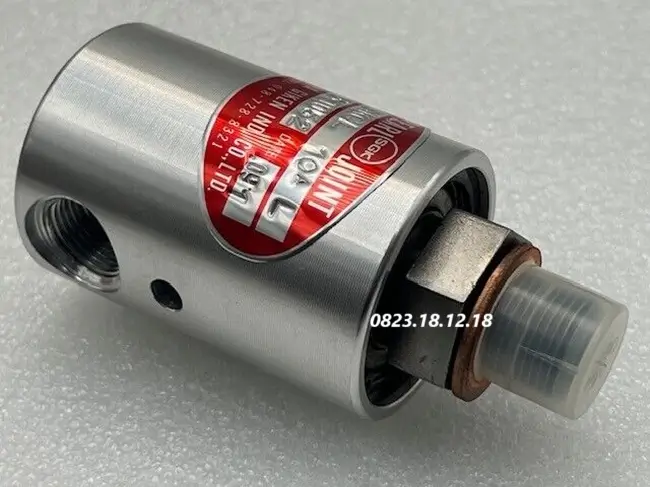

4.2. Khớp nối xoay hơi

• Đặc điểm: là khớp nối xoay hơi nóng, dẫn hơi nước nóng có áp suất cao vào trục quay.
• Chất liệu: Inox 304/316 hoặc gang chịu nhiệt; phớt graphite hoặc than chì.
• Ứng dụng: Trục sấy máy in, máy cán nóng, lô ép trong ngành dệt và bao bì.

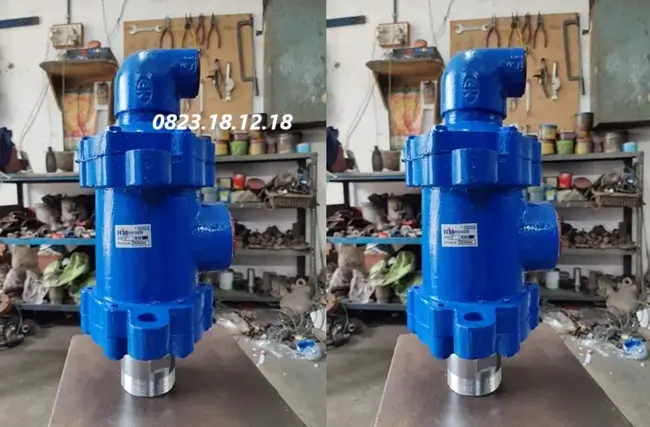

4.3. Khớp nối xoay dầu nhiệt

• Đặc điểm: Truyền dầu gia nhiệt có nhiệt độ cao đến các khuôn hoặc tang quay.
• Yêu cầu: Chịu nhiệt cao tới 300°C, làm kín bằng vật liệu đặc biệt chống giãn nở.
• Ứng dụng: Ép nhựa, đùn nhựa, máy đúc khuôn nóng, máy tạo hình.

4.4. Khớp nối xoay nối ren-mặt bích

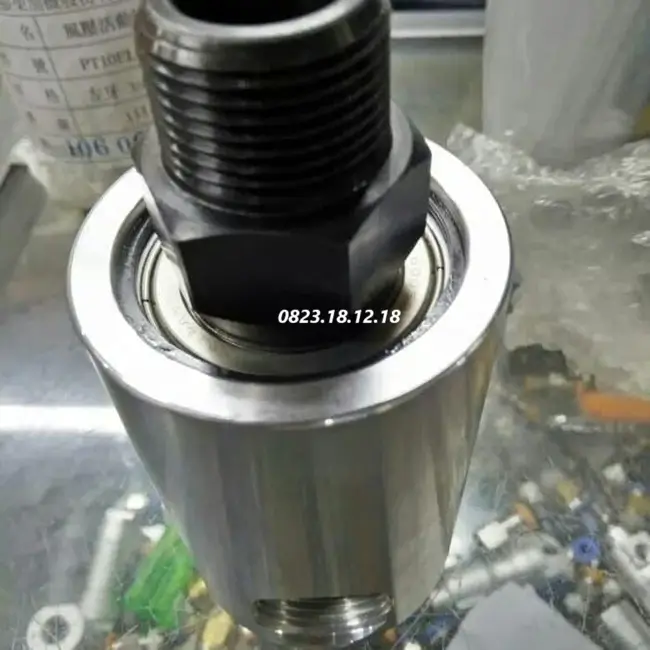

• Khớp nối xoay nối ren (BSP/NPT): Dễ lắp, phổ biến cho máy nhỏ.

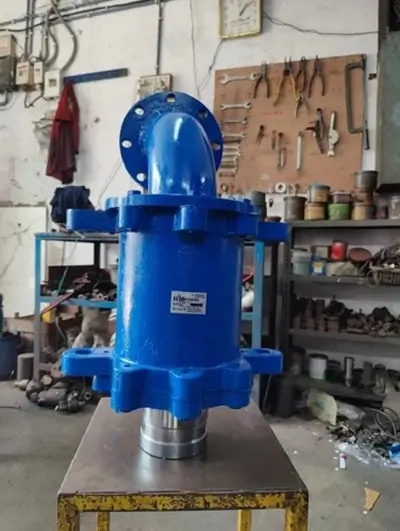

• Khớp nối xoay mặt bích (JIS/ANSI): Dùng cho thiết bị lớn, áp suất cao hơn.

5. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA KHỚP NỐI XOAY NƯỚC, HƠI, DẦU

5.1 Ưu điểm khớp nối xoay nước, hơi, dầu

Một số ưu điểm nổi bật:

• Truyền lưu chất ổn định khi quay, cho phép cấp nước, hơi hoặc dầu vào thiết bị quay mà không bị đứt đoạn hay rò rỉ.
• Giảm hao mòn đường ống, không làm xoắn hoặc hư hại ống dẫn như kiểu nối cứng thông thường.
• Hệ thống phớt làm kín hiện đại giúp ngăn rò rỉ hiệu quả ngay cả với áp suất và nhiệt độ cao, đặc biệt là các dòng khớp nối quay áp cao, nước nóng hay hơi nóng.
• Đa dạng ứng dụng, dùng tốt cho nhiều ngành như giấy, nhựa, dệt, hóa chất, CNC, thực phẩm…
• Cho phép tích hợp truyền nhiều loại lưu chất qua 1 điểm quay với khớp xoay đa cửa như 2 hoặc 3 cửa.

5.2 Nhược điểm khớp nối xoay nước, hơi, dầu

• Cần bảo trì định kỳ, do vòng bi và phớt làm kín dễ mòn nếu làm việc liên tục trong môi trường khắc nghiệt.
• Một số loại có giới hạn tốc độ quay (~300–500 rpm), cần chọn loại chuyên dụng nếu vượt ngưỡng.

6. BẢNG GIÁ KHỚP NỐI XOAY NƯỚC, HƠI, DẦU MỚI NHẤT 2025

NOTE: Giá có thể thay đổi tùy theo thương hiệu, chất liệu, và yêu cầu chịu nhiệt/áp lực.

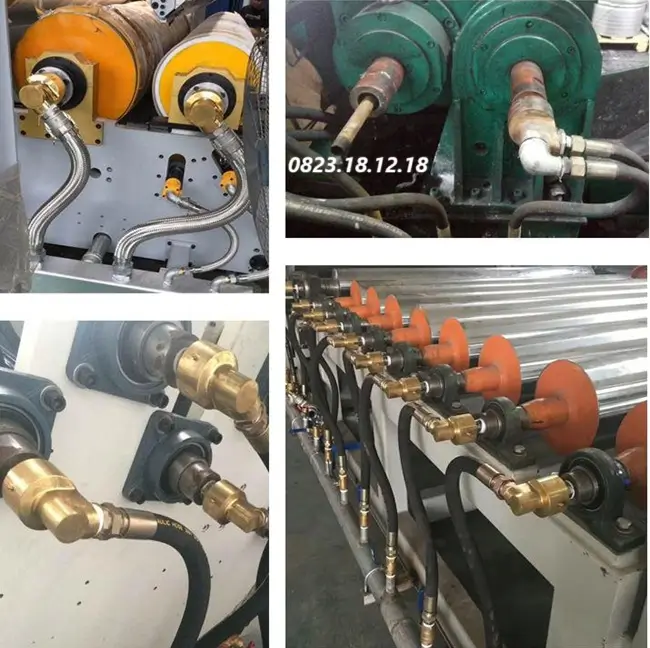

7. ỨNG DỤNG KHỚP NỐI XOAY NƯỚC, HƠI, DẦU TRONG THỰC TẾ

Các ứng dụng thực tế của khớp nối xoay nước, hơi, dầu trong công nghiệp và thực tế:

• Truyền nước làm mát cho trục quay: Trong các máy in, máy cán, máy cuộn, khớp nối xoay cho phép nước làm mát được cấp liên tục vào trục quay, giúp ổn định nhiệt độ và tăng độ bền thiết bị.
• Cấp hơi nóng cho trục sấy: Ngành giấy, dệt hoặc bao bì thường dùng khớp xoay để truyền hơi nước áp suất cao vào trục sấy quay, giúp làm khô vật liệu nhanh chóng mà không gây rò rỉ hơi ra ngoài.
• Dẫn dầu nhiệt vào khuôn ép hoặc tang quay: Trong ngành nhựa, cao su hoặc đúc kim loại, dầu nóng được dẫn vào các bộ phận quay thông qua khớp xoay để giữ nhiệt độ ổn định trong quá trình tạo hình.
• Ứng dụng trong robot và hệ thống tự động hóa: Khớp xoay đa kênh được dùng trong cánh tay robot, mâm xoay, trạm CNC để cấp đồng thời khí, nước hoặc dầu mà không cản trở chuyển động quay liên tục.
• Hệ thống thu hồi hoặc tuần hoàn lưu chất: Một số loại khớp xoay 2 chiều hoặc nhiều kênh cho phép vừa cấp – vừa hồi lưu lưu chất như nước nóng hoặc dầu về hệ thống trung tâm, giúp tiết kiệm năng lượng và kiểm soát nhiệt độ hiệu quả.

8. ĐỊA CHỈ MUA KHỚP NỐI XOAY NƯỚC, HƠI, DẦU CHÍNH HÃNG, GIÁ RẺ

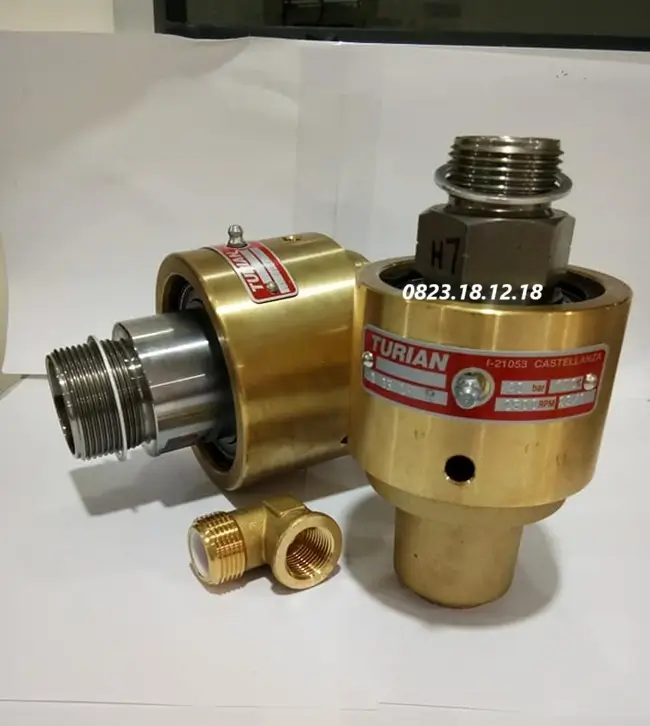

Công ty TNHH THIẾT BỊ ĐIỆN TS chuyên cung cấp đa dạng các loại khớp xoay chất lượng cao đến từ các thương hiệu uy tín như Deublin, DSTI, Rotoflux, SMC, Mindman…, với đầy đủ kích cỡ từ DN15 đến DN100, phù hợp cho nước, hơi nóng, dầu nhiệt, và cả ứng dụng đa kênh.

Ngoài hàng hóa luôn có sẵn, TS VIỆT NAM luôn báo giá nhanh chóng và chính xác theo từng ứng dụng cụ thể. Chính sách giá linh hoạt, chiết khấu cho khách hàng đại lý, công trình cùng dịch vụ bảo hành dài hạn, giao hàng toàn quốc chính là lý do nhiều doanh nghiệp sản xuất tin tưởng lựa chọn.
