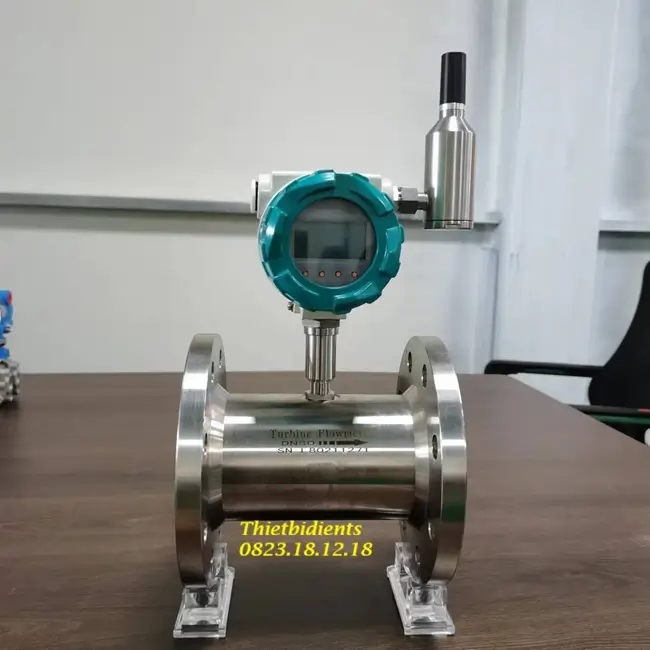

Đồng hồ đo lưu lượng tuabin

I. Sản phẩm đồng hồ đo lưu lượng tuabin là gì?

Đồng hồ đo lưu lượng tuabin là một trong những thiết bị đo lường lưu lượng dòng chảy phổ biến và chính xác nhất trong công nghiệp hiện nay. Thiết bị này hoạt động dựa trên động năng của dòng chất lỏng làm quay cánh quạt tuabin bên trong thân đồng hồ, từ đó xác định được khối lượng hoặc thể tích chất lỏng đi qua trong một đơn vị thời gian. Ngoài tên gọi chính thức, sản phẩm còn thường được gọi là thiết bị đo lưu lượng tuabin, đồng hồ tuabin điện tử, hay cảm biến lưu lượng tuabin.

Trong thực tế, dòng sản phẩm này đóng vai trò cực kỳ quan trọng trong việc giám sát các loại chất lỏng có độ nhớt thấp như nước, xăng dầu, hóa chất nhẹ và các loại dung môi công nghiệp. Với thiết kế tinh xảo và khả năng phản hồi cực nhanh, đồng hồ tuabin giúp các hệ thống sản xuất vận hành liên tục với sai số cực nhỏ, đáp ứng những tiêu chuẩn kỹ thuật khắt khe nhất của ngành dầu khí và thực phẩm.

Hiện nay, ThietbidienTS là đơn vị uy tín hàng đầu chuyên cung cấp và phân phối các dòng đồng hồ đo lưu lượng tuabin chính hãng. Chúng tôi tự hào mang đến cho khách hàng những giải pháp đo lường chất lượng cao, đầy đủ chứng chỉ CO/CQ và hỗ trợ kiểm định kẹp chì nhanh chóng. Việc lựa chọn mua đồng hồ đo lưu lượng tuabin tại ThietbidienTS không chỉ giúp bạn yên tâm về độ bền thiết bị mà còn nhận được sự tư vấn kỹ thuật chuyên sâu nhất cho từng hệ thống đường ống cụ thể.

II. Vai trò và lợi ích của đồng hồ đo lưu lượng tuabin

Việc lắp đặt và sử dụng đồng hồ đo lưu lượng tuabin trong hệ thống đường ống mang lại những vai trò và lợi ích thực tế sau:

• Đo lường với độ chính xác cao: Giúp kiểm soát khối lượng chất lỏng tiêu thụ hoặc cấp phát một cách minh bạch, hạn chế tối đa sai lệch trong hạch toán kinh doanh.
• Tối ưu hóa quy trình chiết rót: Đóng vai trò then chốt trong các dây chuyền đóng chai, cấp phát xăng dầu cần sự chính xác tuyệt đối về dung tích.
• Giám sát hệ thống từ xa: Tích hợp các bộ phát tín hiệu điện tử giúp người vận hành có thể theo dõi lưu lượng tại phòng điều khiển, giảm thiểu nhân công kiểm tra trực tiếp.
• Phát hiện sự cố rò rỉ sớm: Thông qua việc giám sát lưu lượng tức thời, thiết bị giúp nhận diện các điểm thất thoát trên đường ống, bảo vệ tài nguyên và giảm chi phí vận hành.
• Nâng cao tính tự động hóa: Cung cấp dữ liệu đầu vào quan trọng để điều khiển các thiết bị ngoại vi như máy bơm, van điện từ trong các hệ thống điều khiển tự động.

III. Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng tuabin

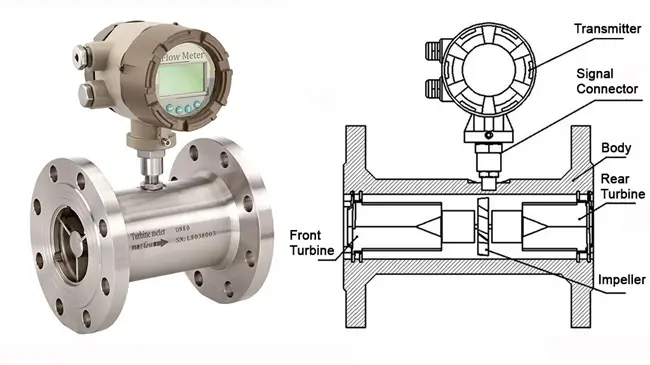

1. Cấu tạo đồng hồ đo lưu lượng tuabin

• Thân đồng hồ: Thường được làm từ chất liệu inox 304 hoặc inox 316, có khả năng chịu áp lực cao và chống ăn mòn từ hóa chất.
• Cánh quạt tuabin (Rotor): Là bộ phận quan trọng nhất, được làm từ hợp kim nhẹ và bền, có độ nhạy cực cao với dòng chảy.
• Trục đỡ và bạc lót: Giúp cánh quạt quay quanh một trục cố định với ma sát cực thấp, đảm bảo độ chính xác lâu dài.
• Bộ cảm biến tín hiệu (Pickup Sensor): Thường là cảm biến từ trường hoặc cảm biến quang học, dùng để đếm số vòng quay của tuabin mà không cần tiếp xúc trực tiếp.
• Bộ phận định hướng dòng chảy: Nằm ở hai đầu vào/ra để ổn định dòng chảy, giảm hiện tượng xoáy giúp kết quả đo ổn định hơn.
• Màn hình hiển thị điện tử: Hiển thị lưu lượng tức thời, lưu lượng tổng và các thông số cài đặt kỹ thuật khác.

2. Nguyên lý vận hành đồng hồ đo lưu lượng tuabin

Đồng hồ đo lưu lượng tuabin vận hành dựa trên nguyên lý cơ năng chuyển hóa thành tín hiệu điện. Khi chất lỏng chảy qua thân đồng hồ, áp lực dòng chảy sẽ tác động trực tiếp vào các cánh tuabin, đẩy rotor quay với tốc độ tỉ lệ thuận với vận tốc dòng chảy.

Khi rotor quay, các cánh tuabin sẽ đi qua từ trường được tạo ra bởi bộ cảm biến gắn bên ngoài thân đồng hồ, tạo ra các xung điện. Bộ xử lý trung tâm sẽ đếm số lượng xung này trong một đơn vị thời gian để tính toán chính xác lưu lượng tức thời và cộng dồn vào lưu lượng tổng hiển thị trên màn hình LCD.

IV. Phân loại các dòng đồng hồ đo lưu lượng tuabin phổ biến

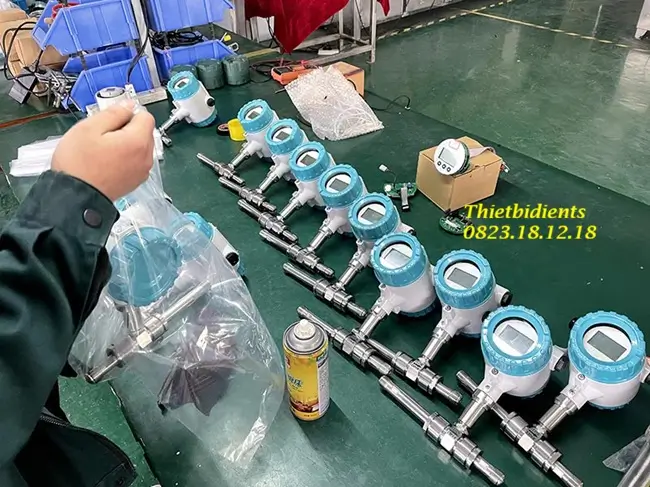

1. Đồng hồ đo lưu lượng tuabin nối ren dân dụng

Đồng hồ đo lưu lượng tuabin nối ren là dòng sản phẩm nhỏ gọn, thường được lắp đặt cho các đường ống có kích thước từ DN15 đến DN50. Thiết bị này nổi bật với kiểu kết nối ren chuẩn rắc co giúp việc tháo lắp và bảo trì diễn ra rất đơn giản, không tốn nhiều không gian. Đây là lựa chọn tối ưu cho các hệ thống đo nước tinh khiết hoặc cấp phát xăng dầu quy mô nhỏ tại các kho bãi hoặc gara ô tô.

Thông số kỹ thuật:

• Kích thước: DN15, DN25, DN40, DN50
• Chất liệu: Thân inox 304/316
• Kiểu kết nối: Nối ren chuẩn G hoặc NPT
• Áp lực làm việc: 1.6 MPa đến 4.0 MPa
• Độ chính xác: 0.5% đến 1.0%

Ứng dụng: Lắp đặt tại các cột bơm dầu nội bộ, hệ thống lọc nước sạch và các phòng thí nghiệm cần đo lưu lượng chính xác.

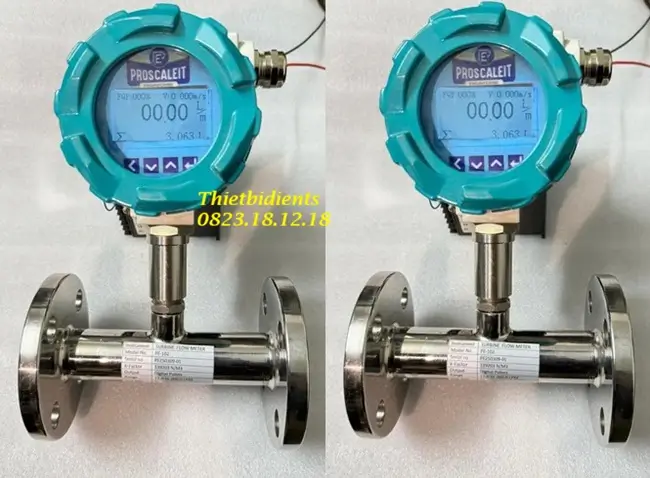

2. Đồng hồ đo lưu lượng tuabin lắp bích công nghiệp

Đồng hồ đo lưu lượng tuabin lắp bích được thiết kế để phục vụ cho các hệ thống đường ống lớn trong các nhà máy và khu công nghiệp. Với kiểu kết nối mặt bích chắc chắn theo tiêu chuẩn BS hoặc DIN, thiết bị có khả năng chịu được áp lực dòng chảy cực lớn và chống rung lắc hiệu quả khi vận hành. Dòng sản phẩm này đảm bảo độ kín khít tuyệt đối, không gây rò rỉ ngay cả khi đo lường các loại dung môi dễ cháy nổ trong thời gian dài.

Thông số kỹ thuật:

• Kích thước: DN50 đến DN300
• Chất liệu: Inox 316 cao cấp
• Kiểu kết nối: Mặt bích (Flange)
• Tiêu chuẩn: BS 4504, DIN, ANSI
• Tín hiệu: 4-20mA hoặc RS485

Ứng dụng: Sử dụng trong các nhà máy lọc hóa dầu, hệ thống truyền tải nhiên liệu tại sân bay và các trạm cấp nước công nghiệp quy mô lớn.

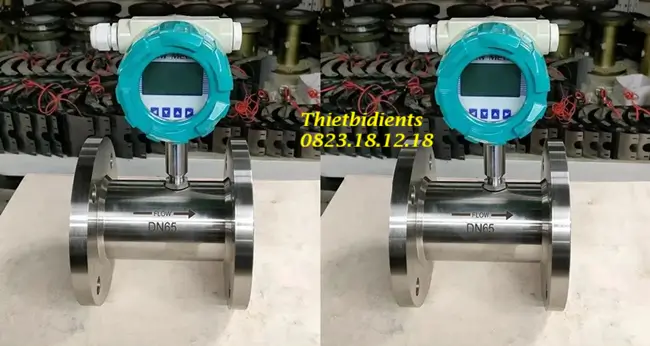

3. Đồng hồ đo lưu lượng tuabin inox vi sinh thực phẩm

Đồng hồ đo lưu lượng tuabin vi sinh là phiên bản đặc thù chuyên dùng cho ngành thực phẩm, rượu bia và dược phẩm. Toàn bộ thân đồng hồ được mài bóng gương cả bên trong lẫn bên ngoài, đảm bảo không có các góc chết gây bám bẩn hoặc tích tụ vi khuẩn. Thiết bị thường sử dụng kiểu kết nối Clamp vi sinh giúp tháo lắp cực nhanh để vệ sinh sau mỗi mẻ sản xuất, đáp ứng nghiêm ngặt các tiêu chuẩn an toàn vệ sinh thực phẩm quốc tế.

Thông số kỹ thuật:

• Chất liệu: Inox 316L toàn phần
• Kiểu kết nối: Nối Clamp (vi sinh)
• Nhiệt độ làm việc: Lên đến 120 độ C
• Cấp chính xác: 0.2% đến 0.5%
• Tiêu chuẩn: FDA, EHEDG

Ứng dụng: Đo lưu lượng sữa, nước giải khát, rượu bia và các dung dịch thuốc y tế trong dây chuyền chiết rót tự động.

4. Đồng hồ đo lưu lượng tuabin điện tử màn hình LCD

Đồng hồ đo lưu lượng tuabin màn hình LCD là dòng thiết bị hiện đại tích hợp bộ vi xử lý thông minh cùng màn hình hiển thị kỹ thuật số. Sản phẩm này cho phép người dùng quan sát cùng lúc lưu lượng tức thời (L/phút, m3/h) và lưu lượng tổng tích lũy một cách trực quan nhất. Với khả năng lưu trữ dữ liệu ngay cả khi mất điện và tích hợp các ngõ ra tín hiệu, dòng điện tử của Woteck hay Hansung mang lại sự tiện lợi tối đa trong quản lý hạ tầng nước và nhiên liệu.

Thông số kỹ thuật:

• Màn hình: LCD 2 dòng hoặc 3 dòng sắc nét
• Nguồn điện: 220V AC, 24V DC hoặc dùng Pin Lithium
• Cấp bảo vệ: IP65, IP67
• Đơn vị đo: Tùy chỉnh Lít, m3, Gallon
• Chế độ đo: Đo lưu lượng xuôi/ngược

Ứng dụng: Sử dụng trong các hệ thống tự động hóa, quản lý năng lượng tại các tòa nhà cao tầng và các trạm trộn bê tông.

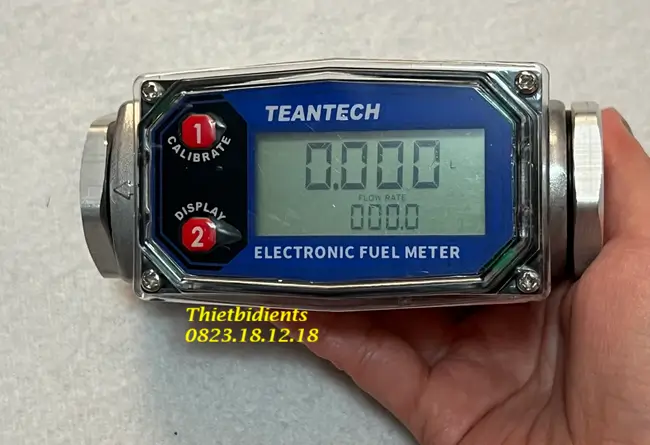

5. Đồng hồ đo lưu lượng tuabin cho xăng dầu và hóa chất

Đồng hồ đo lưu lượng tuabin xăng dầu được chế tạo bằng các vật liệu chịu được sự ăn mòn hóa học và tính bay hơi cao của nhiên liệu. Cánh quạt bên trong thường được làm từ vonfram hoặc inox đặc biệt giúp hoạt động bền bỉ trong môi trường chất lỏng khô (không có tính bôi trơn). Đây là dòng sản phẩm không thể thiếu tại các kho xăng dầu quân đội, trạm cấp phát nhiên liệu vận tải nhờ tính năng chống cháy nổ an toàn tuyệt đối.

Thông số kỹ thuật:

• Chất liệu cánh quạt: Hợp kim vonfram chống mài mòn
• Tiêu chuẩn chống cháy nổ: ExdIIBT4 hoặc cao hơn
• Sai số: Cực nhỏ, chỉ từ 0.2%
• Khả năng làm việc: Hoạt động tốt với các chất lỏng có độ nhớt thấp

Ứng dụng: Đo lưu lượng dầu diesel, xăng, dầu hỏa, benzen và các loại hóa chất nhẹ trong công nghiệp hóa mỹ phẩm.

6. Đồng hồ đo lưu lượng tuabin chịu nhiệt độ và áp suất cao

Đồng hồ đo lưu lượng tuabin chịu nhiệt là dòng sản phẩm chuyên dụng với cấu tạo thân dày và linh kiện điện tử tách rời để hoạt động ổn định trong các môi trường khắc nghiệt. Thiết bị có khả năng đo lường chính xác nước nóng hoặc dầu truyền nhiệt ở nhiệt độ lên tới 150 độ C mà không làm giãn nở các chi tiết cơ khí bên trong. Đây là giải pháp đo lường bền bỉ cho các hệ thống hơi nóng và nồi hơi công nghiệp hiện nay.

Thông số kỹ thuật:

• Nhiệt độ tối đa: 150 độ C đến 200 độ C
• Áp suất tối đa: 4.0 MPa, 6.3 MPa
• Kiểu hiển thị: Màn hình rời (Remote) giúp bảo vệ bộ xử lý
• Chất liệu: Inox đặc biệt dày

Ứng dụng: Hệ thống trao đổi nhiệt, lò hơi, nồi hơi công nghiệp và các dây chuyền sản xuất cần giám sát dòng chảy nhiệt độ cao.

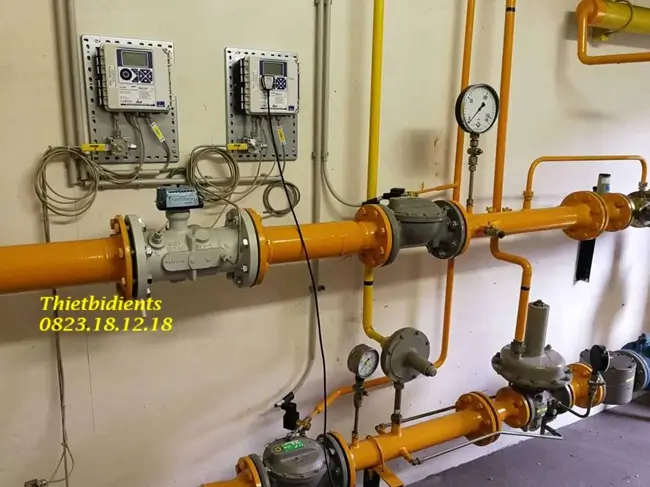

V. Ứng dụng thực tế của đồng hồ đo lưu lượng tuabin

Nhờ tính linh hoạt và độ chính xác cao, đồng hồ đo lưu lượng tuabin hiện diện trong hầu hết các lĩnh vực sản xuất:

• Công nghiệp xăng dầu: Cấp phát dầu diesel cho xe tải, tàu biển và quản lý xuất nhập kho xăng dầu.
• Ngành nước tinh khiết: Đo lưu lượng nước sau lọc RO tại các nhà máy sản xuất nước uống đóng chai.
• Sản xuất bia rượu: Định lượng chính xác nguyên liệu lỏng trong các bể phối trộn của dây chuyền sản xuất bia, nước giải khát.
• Ngành hóa chất: Theo dõi lưu lượng dung môi, axit loãng trong các quy trình sản xuất sơn, nhựa và mỹ phẩm.
• Hệ thống tưới tiêu: Quản lý lượng nước tưới chính xác trong các trang trại nông nghiệp công nghệ cao.
• Kiểm định và thí nghiệm: Sử dụng làm thiết bị đối chứng để kiểm tra độ chính xác của các dòng đồng hồ khác.

VI. Ưu điểm nổi bật của thiết bị đo lưu lượng tuabin

• Độ chính xác vượt trội: Là một trong những dòng đồng hồ cơ – điện tử có sai số thấp nhất hiện nay (thường đạt 0.5% hoặc 0.2%).
• Khả năng phản hồi tức thời: Tuabin quay ngay khi có dòng chảy nhỏ, giúp cập nhật số liệu lưu lượng theo thời gian thực một cách nhanh chóng.
• Cấu tạo gọn nhẹ, thẩm mỹ: Dễ dàng lắp đặt vào những không gian chật hẹp của hệ thống máy móc sản xuất.
• Nhiều tín hiệu đầu ra: Dễ dàng tích hợp vào hệ thống PLC, SCADA thông qua cổng 4-20mA hoặc xung.
• Chi phí đầu tư hợp lý: Mang lại hiệu quả kinh tế cao nhờ tuổi thọ lâu dài và giá thành cạnh tranh hơn so với dòng điện từ.

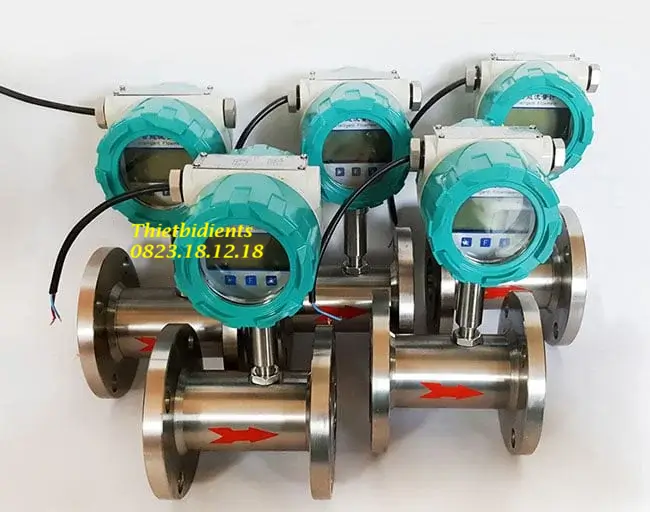

VII. Bảng giá đồng hồ đo lưu lượng tuabin mới nhất tại ThietbidienTS

Dưới đây là bảng giá tham khảo một số model bán chạy nhất. Đơn giá thực tế có thể thay đổi tùy theo kích thước đường ống và các yêu cầu kỹ thuật đi kèm.

Lưu ý: Bảng giá chỉ mang tính tham khảo. Để nhận báo giá chi tiết kèm chiết khấu tốt nhất cho dự án, quý khách vui lòng liên hệ trực tiếp bộ phận kinh doanh.

VIII. Kinh nghiệm chọn mua đồng hồ đo lưu lượng tuabin chất lượng

1. Kiểm tra độ nhớt chất lỏng: Đồng hồ tuabin chỉ hoạt động chính xác nhất với chất lỏng sạch và độ nhớt thấp. Nếu chất lỏng quá đặc, tuabin sẽ quay chậm và gây sai số lớn.
2. Lựa chọn kích thước đường ống (DN): Kích thước đồng hồ phải trùng khớp hoặc nhỏ hơn một cấp so với đường ống thực tế để đảm bảo áp lực dòng chảy đủ làm quay cánh quạt.
3. Môi trường làm việc: Nếu đo lường hóa chất, bắt buộc phải dùng thân inox 316L. Nếu đo nước nóng, hãy yêu cầu dòng chịu nhiệt chuyên dụng.
4. Vị trí lắp đặt: Luôn đảm bảo có đoạn ống thẳng trước đồng hồ (ít nhất 10D) và sau đồng hồ (ít nhất 5D) để dòng chảy ổn định nhất trước khi đi qua cánh quạt.
5. Giấy tờ CO/CQ và Kiểm định: Chỉ mua hàng tại các đơn vị uy tín như ThietbidienTS để được hưởng chính sách bảo hành chính hãng và đảm bảo tính pháp lý của thiết bị.

IX. Địa chỉ cung cấp đồng hồ đo lưu lượng tuabin uy tín tại ThietbidienTS

ThietbidienTS tự hào là đối tác phân phối các dòng đồng hồ đo lưu lượng tuabin hàng đầu tại Việt Nam. Chúng tôi cam kết mang đến những sản phẩm chất lượng cao nhất, giúp khách hàng tối ưu hóa quy trình quản lý và sản xuất.

Mọi yêu cầu tư vấn, hỗ trợ báo giá và đặt hàng, quý khách vui lòng liên hệ:

• Công ty: ThietbidienTS
• Số điện thoại (Hotline/Zalo): 0823181218
• Email: thietbidients97@gmail.com
• Cam kết từ chúng tôi: Hàng chính hãng 100%, bảo hành 12 tháng, giao hàng nhanh chóng trên toàn quốc và hỗ trợ kỹ thuật trọn đời.

XEM THÊM: ĐỒNG HỒ ĐO XĂNG DẦU
