Đồng hồ đo áp suất điện tử là gì?

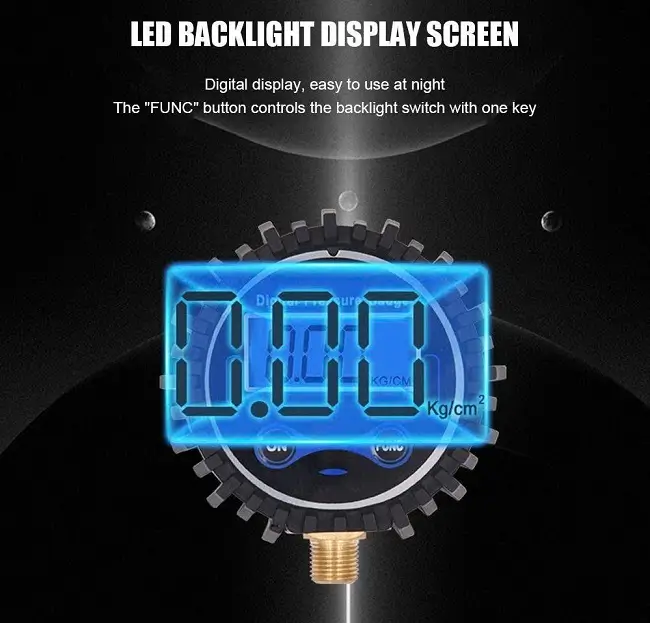

I. Tìm hiểu đồng hồ đo áp suất điện tử là gì?

Đồng hồ đo áp suất điện tử hay còn gọi là đồng hồ đo áp lực điện tử, đồng hồ áp suất điện tử và có tên gọi tiếng anh chuyên dụng là Electronic Pressure Gauge. Đây là một trong những thiết bị đo lường quan trọng trong các hệ thống đường ống chất lỏng, chất khí thông qua tín hiệu điện tử thông minh.

Đồng hồ áp suất điện tử có thiết kế đặc biệt khi sử dụng một cảm biến áp suất và mạch sử lý tín hiệu để hiển thị thông tin áp suất đo được trên màn hình LCD hoặc LED với độ chính xác gần như tuyệt đối. Chúng ta có thể thấy đồng áp suất kỹ thuật số này quả thực là một giải pháp tiên tiến giúp đo lường áp suất trong nhiều lĩnh vực công nghiệp khác nhau. Từ đó, nâng cao hiệu quả quản lý, vận hành trong hệ thống và đảm bảo sự an toàn khi có thể thông báo tự động khi áp suất vượt quá mức áp suất cho phép, giúp bảo vệ thiết bị trên hệ thống an toàn.

II. Đặc điểm thông số kỹ thuật đồng hồ đo áp suất điện tử

Thông số kỹ thuật:

• Dải đo: -100 – 500bar
• Chất liệu vỏ: Inox, cao su, thép mạ
• Nhiệt độ làm việc: -5 – 80 độ C
• Tín hiệu ngõ ra: 0-10V, 4-20mA, Modbus, RS485
• Nguồn cấp sử dụng: 12V, 24V hoặc Pin
• Tiêu chuẩn chống nước: IP65/IP67
• Sử dụng: Màn hình LCD hoặc LED
• Môi trường phù hợp: Nước, khí, xăng dầu, hóa chất…
• Thời gian bảo hành: 12 tháng
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bả, EU

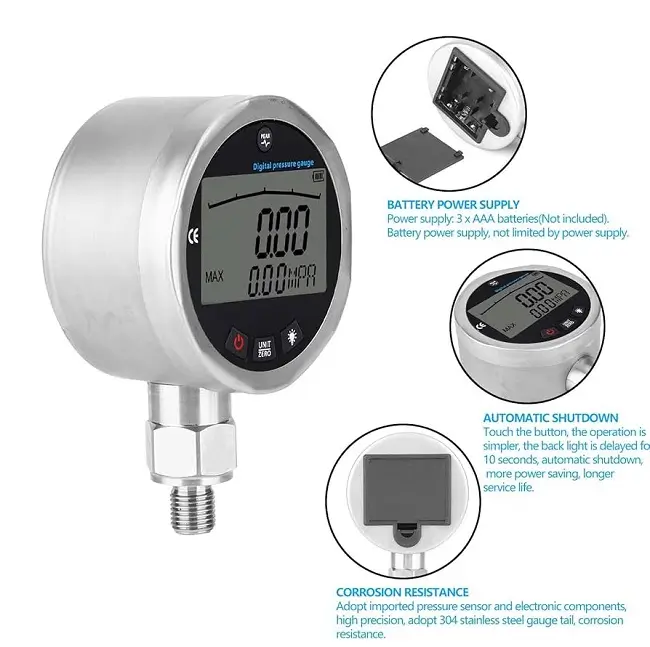

III. Cấu tạo tạo đồng hồ đo áp suất điện tử

Tìm hiểu các bộ phận chính cấu tạo nên đồng hồ đo áp suất điện tử sau đây:

1.Cảm biến áp suất (Pressure Sensor)

Cảm biến áp suất là bộ phận quan trọng chịu trách nhiệm đo áp suất tác động trực tiếp khi tác động tới. Thường có các loại như Piezoelectric, capacitive, MEMS hoặc strain gauge.

2. Trung tâm xử lý (Microcontroller)

Có chức năng thu thập tín hiệu điện từ cảm biến tới, giúp chuyển đổi giá trị số và xử lý logic thông qua việc điều khiển và cảnh báo quá áp suất.

3. Màn hình hiển thị

Thường được thiết kế theo 2 kiểu đó là màn hình LCD hoặc LED có chức năng hiển thị thông tin áp suất đo được theo các đơn vị tự cài đặt (bar, psi, mpa, pa, kgf/cm2…)

4. Bộ truyền tín hiệu (Transmitter)

Có thể là các dạng tín hiệu 0-10V, 4-20mA, Modbus…khi tín hiệu này truyền dữ liệu về hệ thống như tủ điều khiển PLC, máy tính hoặc SCADA cho phép người dùng kiểm soát được áp suất từ xa mà không cần tới vị trí lắp đặt thiết bị.

5. Nguồn cấp

Rất đa dạng khi có thể sử dụng nguồn điện 12V, 24V hoặc Pin để cung cấp cho đồng hồ áp suất hoạt động.

IV. Nguyên lý hoạt động đồng hồ áp suất điện tử

Đồng hồ đo áp suất điện tử có nguyên lý hoạt động dựa vào biến dạng từ cảm biến khi có áp suất tác động vào. Khi có áp suất suất từ chất lỏng hoặc chất khí đi vào ống dẫn bên trong đồng hồ, lúc này áp lực sẽ làm biến dạng cảm biến áp suất, qua đó tạo ra sự thay đổi điện trở, điện áp hoặc điện dung.

Tiếp theo đó là tín hiệu Analog được chuyển đổi sang dạng số, vi sử lý sẽ tính toán và đưa ra thông số chính xác trên màn hình đồng hồ. Như vậy, chúng ta đã có thể xem thông số áp suất trên màn hình một cách nhanh chóng và chính xác.

V. Ưu điểm của đồng hồ đo áp suất điện tử

Các ưu điểm nổi bật của cảm biến áp suất kỹ thuật số đó là:

• Khả năng đo áp suất có độ chính xác cao, sai số thấp chỉ khoảng 0,05% – 0,5% toàn thang đo.
• Thiết kế màn hình dễ dàng quan sát, hỗ trợ thêm đèn nền có thể đọc trong điều kiện thiếu ánh sáng
• Một số đồng hồ áp suất điện tử thông minh còn có khả năng lưu giữ liệu và cảnh báo âm thanh.
• Thiết bị đo áp suất điện tử hỗ trợ nhiều giao tiếp Modbus, RS485, Analog 4-20mA… giúp kết nối với thiết bị thông minh dễ dàng.
• Có thể chuyển đổi đơn vị đo hoặc cài đặt giải đo theo nhu cầu sử dụng của hệ thống.
• Thiết kế đồng hồ đo áp suất điện tử nhỏ gọn, dễ dàng lắp đặt và bảo dưỡng định kì.

VI. Ứng dụng thực tế của đồng hồ đo áp suất điện tử

Đồng hồ áp suất điện tử được sử dụng phổ biến trong nhiều hệ thống công nghiệp khác nhau, dưới đây là các ứng dụng tiêu biểu:

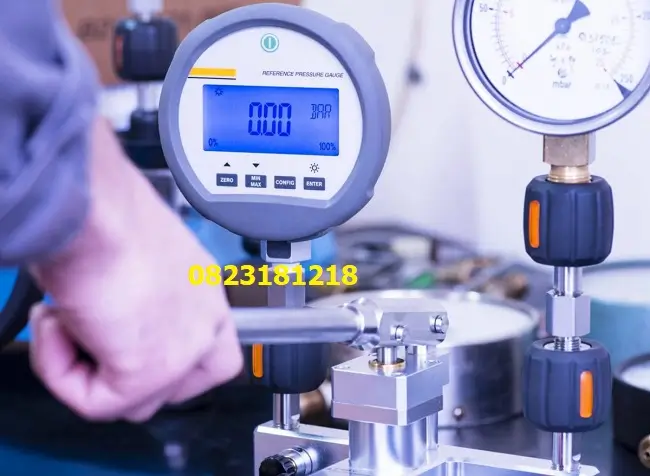

• Ứng dụng đồng hồ điện tử đo áp suất trong nhà máy công nghiệp: kiểm soát áp suất trong bồn chứa, bình tích khí, hệ thống khí nén hoặc hệ thống thủy lực.
• Ứng dụng trong hệ thống HVAC: Đồng hồ đo áp suất điện tử giúp đo áp suất trong đường ống gió, hệ thống lọc khí.
• Ứng dụng trong ngành công nghiệp hóa chất: đo đạt áp suất chính xác trong hệ thống, đảm bảo điều kiện an toàn ở mức cao nhất.
• Ứng dụng trong ngành thực phẩm – dược phẩm: sử dụng trong hệ thống dây tuyền đóng gói, kiểm soát thiết bị hoạt động.
• Ứng dụng trong ngành vận tải – hàng không: không thể thiếu đồng hồ đo áp suất điện tử trong vai trò đo áp suất nhiên liệu, khí nén, hệ thống phanh.
• Ứng dụng trong ngành y tế: Sử dụng trong các thiết bị máy thở, máy đo huyết áp kỹ thuật số, bình tích khí oxy…

VII. Khi nào nên chọn đồng hồ đo áp suất điện tử thay vì đồng hồ cơ

Để hiểu rõ hơn về 2 vấn đề này, chúng ta cùng nhau so sánh qua bảng sau:

VIII. Câu hỏi thường gặp về đồng hồ đo áp suất điện tử

1.Đồng hồ đo áp suất điện tử có độ chính xác hơn đồng hồ cơ hay không?

Trả lời: Đồng hồ điện tử có độ chính xác cao hơn đồng hồ cơ truyền thống.

2. Nên chọn đơn vị đo áp suất nào?

Trả lời: Tùy theo đơn vị của hệ thống theo tiêu chuẩn nào: Đối với đồng hồ điện tử áp suất kỹ thuật số bạn có thể quy đổi sang dễ dàng theo các đơn vị như Mpa, Bar, Psi, Kpa, kgf/cm2…

3. Đồng hồ đo áp suất điện tử có dùng được trong môi trường ẩm ướt không?

Trả lời: Có, thường các loại đồng hồ áp suất dạng điện tử được thiết kế đạt tiêu chuẩn IP65/IP67 hoặc cao cấp hơn là IP68 đều có thể sử dụng tốt trong môi trường ẩm ướt.

4. Có thể thay pin cho đồng hồ điện tử không?

Trả lời: Có, các loại đồng hồ đo áp suất điện tử đều có thể thay pin dễ dàng. Có thể nói thời lượng của pin rất lâu lên tới 2-3 năm.

IX. Mua đồng hồ đo áp suất điện tử ở đâu?

Để mua được đồng hồ đo áp suất điện tử là điều rất dễ dàng, trên thị trường có rất nhiều nhà cung cấp đồng hồ áp suất với giá thành rẻ, đa dạng mẫu mã khác nhau. Tuy nhiên, việc không chọn đúng nhà cung cấp rất có thể mua phải hàng kém chất lượng, tuổi thọ đồng hồ thấp, do đó quý khách cần thận trọng.

Hiện nay, chúng tôi chuyên cung cấp các loại đồng hồ đo áp suất điện tử chính hãng, có đa dạng chủng loại và mẫu mã khác nhau để quý khách lựa chọn. Đến với chúng tôi quý khách luôn được đảm bảo quyền lợi như chính sách bảo hành 12 tháng, giấy tờ có đủ, giá thành cạnh tranh và được tư vấn kỹ thuật trọn đời sản phẩm. Cam kết 1 đổi 1 nếu có lỗi từ nhà sản xuất, chính hãng từ nhà sản xuất, có thể nhận hàng và thanh toán hoặc trực tiếp nhận hàng tại kho.

Mọi chi tiết thắc mắc về đồng hồ đo áp suất điện tử là gì? sẽ được giải đáp chuyên sâu hơn qua hotline: 0823181218 hoặc Email: thietbidients97@gmail.com được được báo giá chi tết.
