Con Đội Móc Thủy Lực

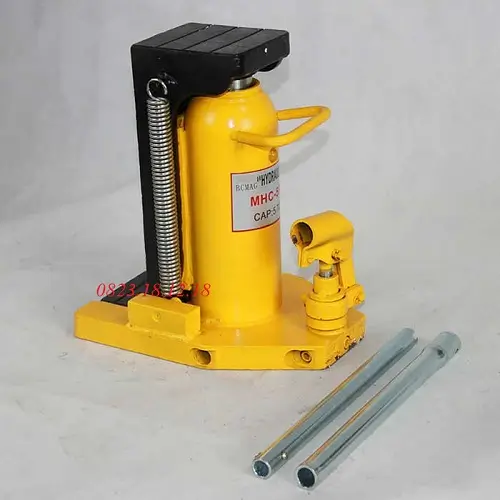

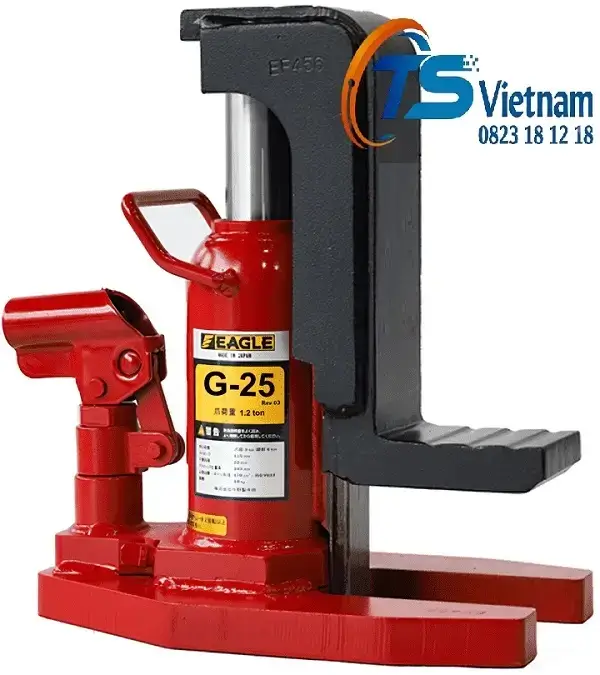

I. Con đội móc thủy lực là gì?

Con đội móc thủy lực là thiết bị nâng hạ chuyên dụng sử dụng hệ thống truyền động bằng áp lực dầu thủy lực để nâng các loại máy móc, thiết bị và kết cấu có tải trọng lớn từ vị trí có khoảng hở rất thấp so với mặt sàn. Đây là dòng kích thủy lực được thiết kế đặc biệt với hai điểm nâng độc lập, gồm móc nâng ở phần chân và đầu kích (Head) ở phía trên, giúp người dùng linh hoạt lựa chọn phương án nâng phù hợp với từng điều kiện làm việc.

Khác với các loại kích thủy lực thông thường chỉ có đầu nâng phía trên, con đội móc thủy lực có thể đưa phần móc vào khe hở chỉ từ khoảng 16–30 mm, sau đó sử dụng lực thủy lực để nâng vật nặng lên một cách ổn định.

Nhờ khả năng nâng từ vị trí sát mặt đất, thiết bị đặc biệt phù hợp với các loại máy CNC, máy ép thủy lực, máy phát điện, máy biến áp, dây chuyền sản xuất, khuôn mẫu công nghiệp và nhiều thiết bị có gầm thấp mà các loại con đội thông thường không thể tiếp cận.

Đây là thiết bị không thể thiếu trong các nhà máy, xưởng cơ khí, đơn vị lắp đặt dây chuyền sản xuất, ngành đóng tàu, điện lực, xây dựng, cầu đường và các đơn vị bảo trì máy công nghiệp.

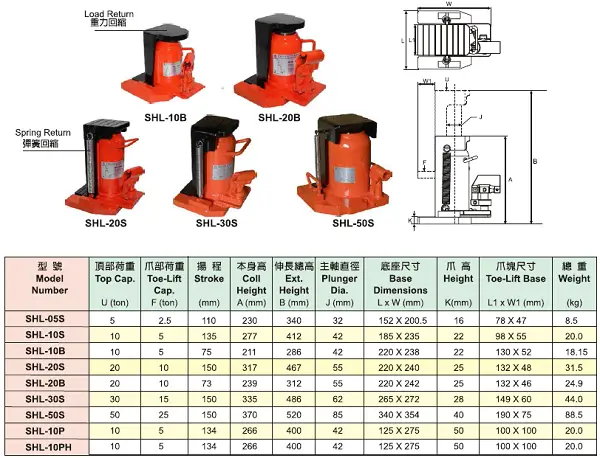

II. Thông số kỹ thuật của con đội móc thủy lực

Thông số kỹ thuật là yếu tố quan trọng giúp người dùng lựa chọn con đội móc thủy lực phù hợp với tải trọng, chiều cao nâng và điều kiện làm việc thực tế. Mặc dù mỗi thương hiệu sẽ có sự khác biệt về thiết kế và thông số cụ thể, nhưng nhìn chung các dòng kích móc thủy lực hiện nay đều có những thông số kỹ thuật cơ bản dưới đây.

• Tải trọng nâng: 2 – 25 tấn
• Tải trọng nâng bằng đầu: 5 – 50 tấn
• Chiều cao móc thấp nhất: 16 – 30 mm
• Chiều cao đầu kích thấp nhất: 230 – 420 mm
• Hành trình nâng: 80 – 160 mm
• Chiều cao nâng tối đa: 120 – 430 mm
• Áp suất làm việc: 700 bar
• Kiểu vận hành: bơm tay hoặc bơm thủy lực rời
• Dung tích dầu: 100 – 500ml
• Chất liệu thân kích: Thép hợp kim cường lực
• Chất liệu piston: Thép tôi cứng mạ Crom chống ăn mòn
• Trọng lượng thiết bị: 10 – 75kg
• Nhiệt độ làm việc: -10°C đến 60°C
• Tiêu chuẩn sản xuất: CE, ISO 9001 (tùy hãng).

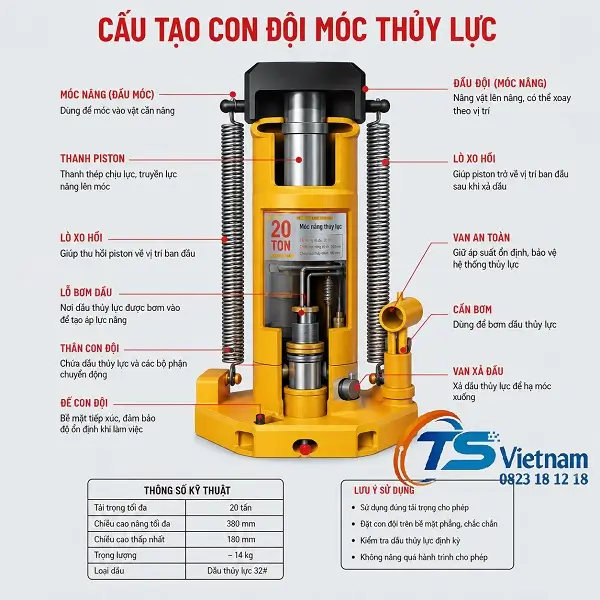

III. Cấu tạo của con đội móc thủy lực

Con đội móc thủy lực được thiết kế với nhiều bộ phận liên kết chặt chẽ nhằm tạo nên một hệ thống nâng hạ có khả năng chịu tải lớn, hoạt động ổn định và đảm bảo an toàn. Mỗi chi tiết đều đảm nhận một vai trò riêng, góp phần quyết định hiệu suất, độ bền cũng như tuổi thọ của thiết bị. Dưới đây là cấu tạo chi tiết của từng bộ phận.

1. Thân kích

Thân kích là bộ khung chính của con đội móc thủy lực, có nhiệm vụ liên kết toàn bộ các bộ phận như xi lanh thủy lực, piston, móc nâng, đầu kích, tay bơm và chân đế thành một khối thống nhất. Đây là bộ phận chịu toàn bộ tải trọng và áp lực phát sinh trong quá trình nâng hạ.

Đặc điểm

• Được chế tạo từ vật liệu chịu lực cường độ cao
• Kết cấu đúc nguyên khối chắc chắn
• Chịu tải trọng lớn
• Độ cứng vững cao
• Khả năng chống gỉ và chống oxy hóa
• Khả năng chống va đập và biến dạng tốt
• Thiết kế nhỏ gọn nhưng chắc chắn
• Tuổi thọ sử dụng cao

Chức năng

• Chịu toàn bộ tải trọng của vật nâng.
• Bảo vệ các chi tiết bên trong khỏi va đập.
• Đảm bảo độ cứng và độ ổn định cho toàn bộ thiết bị.
• Phân bổ lực đều xuống chân đế nhằm giảm nguy cơ lật hoặc nghiêng khi nâng tải lớn.

2. Xi lanh thủy lực

Xi lanh thủy lực là bộ phận tạo ra lực nâng chính của con đội móc thủy lực. Đây là nơi diễn ra quá trình chuyển đổi áp suất dầu thành lực cơ học để nâng vật tải.

Đặc điểm

• Chế tạo từ thép hợp kim cường lực chất lượng cao
• Độ chính xác gia công cao
• Thiết kế trọng tâm thấp tăng độ ổn định
• Khả năng chống ăn mòn và chống oxy hóa
• Khả năng chịu và đập và rung động
• Tối ưu khả năng tản nhiệt
• Tuổi thọ cao và chi phí nào trì thấp.

Chức năng

• Tiếp nhận áp suất từ hệ thống bơm.
• Chuyển đổi năng lượng thủy lực thành lực nâng.
• Điều khiển chuyển động lên xuống của piston.
• Đảm bảo lực nâng ổn định, chính xác và an toàn.

3. Piston thủy lực

Piston là thanh truyền chuyển động bên trong xi lanh, trực tiếp tạo ra hành trình nâng của móc hoặc đầu kích.

Đặc điểm

• Chế rạo từ thép hợp kim có độ cứng cao
• Khả năng chống gỉ sét
• Khả năng chống mài mòn tốt
• Bề mặt dược mạ crom giúp giảm ma sát.
• Tăng tuổi thọ làm việc.

Chức năng

• Nhận áp suất dầu từ xi lanh.
• Chuyển động lên xuống theo phương thẳng đứng.
• Truyền lực trực tiếp đến đầu kích hoặc móc nâng.
• Giữ độ ổn định trong suốt quá trình nâng hạ.

4. Móc nâng

Móc nâng là bộ phận đặc trưng chỉ có trên con đội móc thủy lực, được đặt ở phần chân của thiết bị với chiều cao rất thấp. Đây là vị trí tiếp xúc trực tiếp với vật cần nâng khi khoảng hở giữa vật và mặt sàn quá nhỏ.

Đặc điểm

• Chế tạo từ thép hợp kim cường lực có độ bền cao
• Thiết kế siêu thấp giúp nang thiết bị sát mặt đất
• Kết cấu dày và gia cường chống biến dạng
• Bề mặt chịu lực được gia công chính xác
• Khả năng chịu tải tập trung rất lớn
• Xử lý nhiệt tăng độ cứng và chống mài mòn
• Khả năng chống ăn mòn trong môi trường công nghiệp
• Thiết kế tối ưu khả năng truyền lực
• Độ an toàn cao khi vận hành

Chức năng

• Nâng các thiết bị có khoảng hở thấp.
• Truyền lực trực tiếp từ piston đến vật nâng.
• Đảm bảo lực nâng tập trung và ổn định.
• Hỗ trợ di chuyển, căn chỉnh và lắp đặt máy móc công nghiệp.

5. Đầu kích

Đầu kích là bộ phận chịu tải trực tiếp nằm ở phía trên của con đội móc thủy lực, có nhiệm vụ tiếp xúc với vật nâng và truyền toàn bộ lực nâng từ hệ thống thủy lực đến thiết bị.

Đặc điểm

• Chế tạo từ thép hợp kim chịu lực cao
• Thiết kế bề mặt tiếp xúc rộng và ổn định
• Khả năng chịu tải vượt trội
• Gia công chính xác, truyền lực hiệu quả
• Chống biến dạng và chịu tải lớn
• CHống mài mòn và ăn mòn tốt

Chức năng

• Nâng trực tiếp các thiết bị có khoảng hở lớn.
• Phân bố lực đều lên bề mặt tiếp xúc.
• Giảm áp lực tập trung, hạn chế biến dạng vật nâng.
• Hỗ trợ nhiều phương án nâng khác nhau.

6. Hệ thống bơm thủy lực

Hệ thống bơm thủy lực là bộ phận tạo ra áp suất dầu và cung cấp năng lượng cho toàn bộ cơ cấu nâng của con đội móc thủy lực. Đây được xem là “trái tim” của thiết bị, có nhiệm vụ chuyển đổi lực tác động từ người vận hành hoặc nguồn động lực bên ngoài thành áp suất thủy lực, sau đó truyền áp suất này đến xi lanh để tạo lực nâng.

Đặc điểm

• Thiết kế nhỏ gọn nhưng tạo áp  suất rất lướn
• Gia công với độ chính xác cao
• Đa dạng phương thức vận ahnhf
• Hệ thống van một chiều giúp duy trì áp suất
• Hiệu suất truyền lực cao

Chức năng

• Tạo áp suất dầu.
• Đưa dầu vào xi lanh.
• Điều khiển tốc độ nâng.
• Giảm sức lao động của người vận hành.

7. Tay bơm

Tay bơm là bộ phận điều khiển cơ học của con đội móc thủy lực, nơi người vận hành trực tiếp tác động lực để kích hoạt hệ thống bơm thủy lực. Thông qua thao tác nâng – hạ tay bơm liên tục, lực cơ học của người sử dụng được truyền đến piston bơm, tạo áp suất dầu trong hệ thống thủy lực. Áp suất này sau đó được dẫn vào xi lanh để đẩy piston nâng lên, giúp nâng vật tải một cách an toàn và hiệu quả.

Đặc điểm

• Thiết kế theo nguyên lý đòn bẩy, giúp khuếch tán lực tác động
• Được chế tạo từ thép cường lực có độ bền cao
• Chiều dài tay được tối ưu
• Có thể tháo rời hoặc xoay linh hoạt
• Khả năng chịu tải cao và chịu mài mòn

Chức năng

• Tạo lực bơm dầu.
• Điều khiển quá trình nâng.
• Giúp thao tác nhanh và tiết kiệm sức lao động.

8. Van xả dầu

Van xả dầu là một trong những bộ phận quan trọng của con đội móc thủy lực, có nhiệm vụ điều khiển quá trình hồi dầu từ xi lanh về khoang chứa sau khi hoàn thành công việc nâng hạ. Đây là bộ phận giúp kiểm soát tốc độ hạ tải, đảm bảo vật nâng được đưa xuống từ từ, ổn định và an toàn, tránh hiện tượng rơi tự do hoặc tụt tải đột ngột.

Đặc điểm

• Nhỏ gọn, chịu áp suất lớn
• Điều tiết lưu lượng dầu tốt
• Hệ thống gioăng và phớt làm kín chất lượng cao
• Thiết kế dễ thao tác và bảo dưỡng
• Khả năng làm việc ổn định trong môi trường công nghiệp

Chức năng

• Điều tiết quá trình hạ tải
• Điều tiết lưu lượng dầu hồi
• Duy trì sự ổn định của hệ thống thủy lực
• Bảo vệ xi lanh và các chi tiết thủy lực
• Đảm bảo an toàn cho người vận hành

9. Van an toàn chống quá tải

Van an toàn chống quá tải (Safety Relief Valve) là bộ phận bảo vệ áp suất quan trọng nhất trong con đội móc thủy lực, có nhiệm vụ tự động kiểm soát và giới hạn áp suất dầu thủy lực bên trong hệ thống.

Đặc điểm: Van được cài đặt sẵn theo áp suất làm việc tiêu chuẩn của từng model và hoạt động hoàn toàn tự động.

Chức năng

• Giới hạn áp suất tối đa.
• Bảo vệ xi lanh và piston.
• Ngăn ngừa nổ hệ thống thủy lực.
• Đảm bảo an toàn cho người sử dụng và thiết bị.

10. Chân đế

Chân đế là phần tiếp xúc trực tiếp với mặt sàn, đóng vai trò là nền tảng chịu lực của toàn bộ con đội móc thủy lực.

Đặc điểm: Chân đế được thiết kế rộng, dày và có trọng tâm thấp, chế tạo từ thép nguyên khối để tăng khả năng chịu tải và chống biến dạng. Một số model còn có bề mặt chống trượt hoặc các gân tăng cứng giúp nâng cao độ ổn định khi làm việc trên nhiều loại nền khác nhau.

Chức năng

• Phân bổ đều tải trọng xuống mặt sàn.
• Tăng độ ổn định trong quá trình nâng.
• Hạn chế rung lắc và chống lật khi làm việc với tải trọng lớn.
• Đảm bảo an toàn cho toàn bộ hệ thống nâng hạ.

IV. Đặc điểm nổi bật của con đội móc thủy lực

• Nâng được vật có khoảng hở cực thấp: Đây là ưu điểm lớn nhất giúp thiết bị dễ dàng nâng máy CNC, máy ép, máy phát điện, máy biến áp hoặc các thiết bị đặt sát nền.
• Lực nâng lớn: Tùy từng model, con đội móc thủy lực có thể nâng từ vài tấn đến hàng chục tấn mà vẫn đảm bảo độ ổn định.
• Độ an toàn cao: Thiết bị được tích hợp van chống quá tải, hạn chế hư hỏng xi lanh cũng như giảm nguy cơ mất an toàn khi vận hành.
• Độ bền vượt trội: Toàn bộ thân kích được gia công bằng thép chịu lực, chịu va đập và chống biến dạng trong điều kiện làm việc cường độ cao.
• Dễ sử dụng: Chỉ với vài thao tác bơm tay đơn giản, người dùng đã có thể nâng những thiết bị có khối lượng rất lớn.

V. Các loại con đội móc thủy lực phổ biến

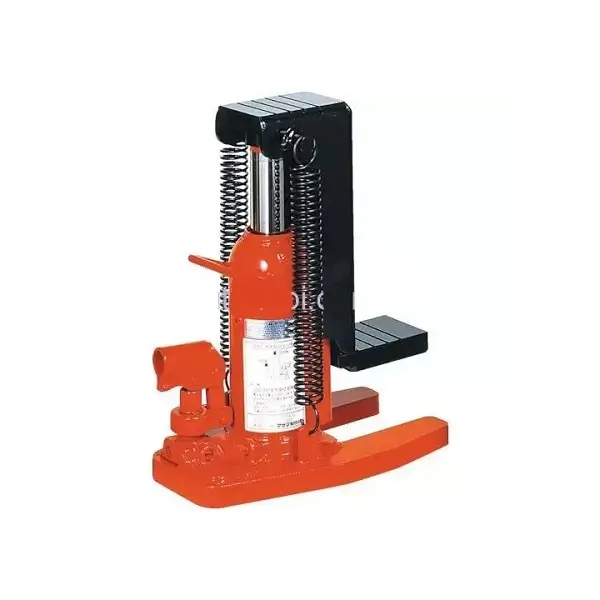

1. Con đội móc thủy lực mini

Con đội móc thủy lực mini là dòng kích móc có kích thước nhỏ gọn, tải trọng thấp, thường được thiết kế để nâng các loại máy móc, thiết bị có khối lượng từ 2 tấn đến 5 tấn. Đây là lựa chọn phù hợp cho các công việc sửa chữa, lắp đặt hoặc di chuyển thiết bị quy mô nhỏ.

Đặc điểm

Dòng mini có trọng lượng nhẹ, cấu tạo đơn giản và dễ vận chuyển đến nhiều vị trí làm việc khác nhau. Chiều cao móc thường chỉ từ 16–20 mm, cho phép đưa thiết bị vào các khe hở rất nhỏ dưới chân máy.

Hầu hết các model đều sử dụng bơm tay tích hợp, giúp người dùng thao tác nhanh chóng mà không cần nguồn điện hoặc thiết bị phụ trợ. Thân kích được chế tạo từ thép hợp kim chịu lực, có lớp sơn chống gỉ và chân đế rộng để tăng độ ổn định.

Ưu điểm

• Thiết kế nhỏ gọn, dễ mang theo và cất giữ.
• Dễ sử dụng, không yêu cầu kỹ thuật vận hành phức tạp.
• Chi phí đầu tư thấp.
• Phù hợp với không gian làm việc chật hẹp.
• Tiết kiệm chi phí bảo dưỡng.

Ứng dụng

• Lắp đặt máy tiện, máy phay cỡ nhỏ.
• Nâng máy phát điện mini.
• Di chuyển tủ điện công nghiệp.
• Sửa chữa thiết bị cơ khí.
• Căn chỉnh máy trong xưởng sản xuất vừa và nhỏ.

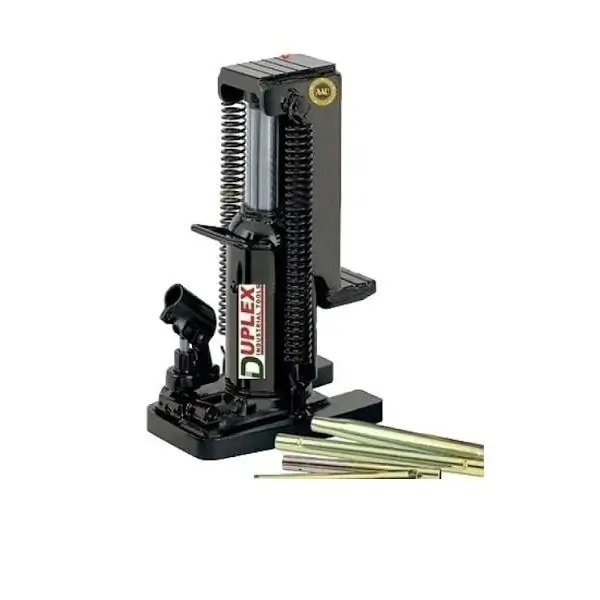

2. Con đội móc thủy lực tải trọng trung bình

Đây là dòng con đội móc thủy lực có tải trọng từ 10 tấn đến 15 tấn, được sử dụng phổ biến trong các nhà máy sản xuất, xưởng cơ khí và đơn vị bảo trì máy móc.

Đặc điểm

• Móc nâng gia cường bằng thép tôi cứng.
• Đầu kích chịu tải 100% công suất.
• Van chống quá tải.
• Van xả dầu điều chỉnh tốc độ hạ.
• Tay bơm dài giúp giảm lực thao tác.

Ưu điểm

• Khả năng nâng ổn định
• Độ bền cao.
• Hoạt động liên tục trong môi trường công nghiệp.
• Thích hợp với nhiều loại máy móc.
• Chi phí đầu tư hợp lý.

Ứng dụng

• Nâng máy CNC.
• Máy cắt laser.
• Máy ép thủy lực.
• Máy dập kim loại.
• Máy nén khí công nghiệp.
• Thiết bị dây chuyền sản xuất.

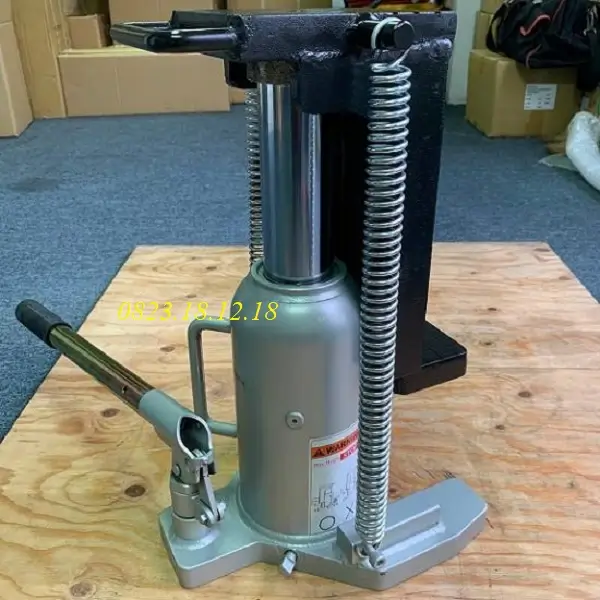

3. Con đội móc thủy lực tải trọng lớn

Con đội móc thủy lực tải trọng lớn là dòng thiết bị chuyên dụng dành cho các công việc nâng hạ máy móc siêu nặng với tải trọng từ 20 tấn, 25 tấn, 30 tấn, 50 tấn hoặc lớn hơn. Đây là loại kích được sử dụng trong các ngành công nghiệp nặng, nơi yêu cầu khả năng chịu tải cao và làm việc liên tục.

Đặc điểm

• Thân kích bằng thép hợp kim nguyên khối.
• Xi lanh đường kính lớn.
• Piston mạ crom chống mài mòn.
• Móc nâng dày, chịu lực cao.
• Chân đế mở rộng tăng khả năng chống lật.
• Van an toàn chống quá tải có độ chính xác cao.

Ưu điểm

• Chịu tải trọng rất lớn.
• Hoạt động bền bỉ trong điều kiện khắc nghiệt.
• Độ ổn định và độ an toàn cao.
• Tuổi thọ dài.
• Phù hợp với các công việc nâng hạ chuyên nghiệp.

Ứng dụng

• Lắp đặt máy ép công nghiệp.
• Di chuyển máy biến áp.
• Nâng kết cấu thép.
• Thi công cầu đường.
• Đóng tàu.
• Khai thác mỏ.
• Lắp đặt dây chuyền sản xuất quy mô lớn.

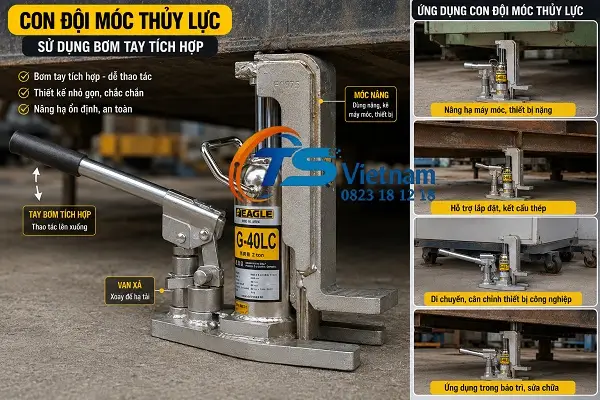

4. Con đội móc thủy lực sử dụng bơm tay tích hợp

Đây là dòng con đội móc thủy lực được tích hợp sẵn hệ thống bơm ngay trên thân kích. Người vận hành chỉ cần lắp tay bơm và thực hiện thao tác bơm để tạo áp suất dầu mà không cần sử dụng thêm thiết bị bên ngoài.

Đặc điểm

• Thiết bị có kết cấu gọn gàng, dễ di chuyển
• Không phụ thuộc nguồn điện hoặc khí nén
• Phụ kiện thiết kế thuận tiện cho quá trình sử dụng

Ưu điểm

• Không cần bơm rời.
• Dễ lắp đặt và sử dụng.
• Chi phí đầu tư thấp.
• Phù hợp cho công việc lưu động.
• Bảo trì đơn giản.

Ứng dụng

• Công trình xây dựng.
• Xưởng sửa chữa cơ khí.
• Bảo trì máy móc.
• Lắp đặt thiết bị tại hiện trường.

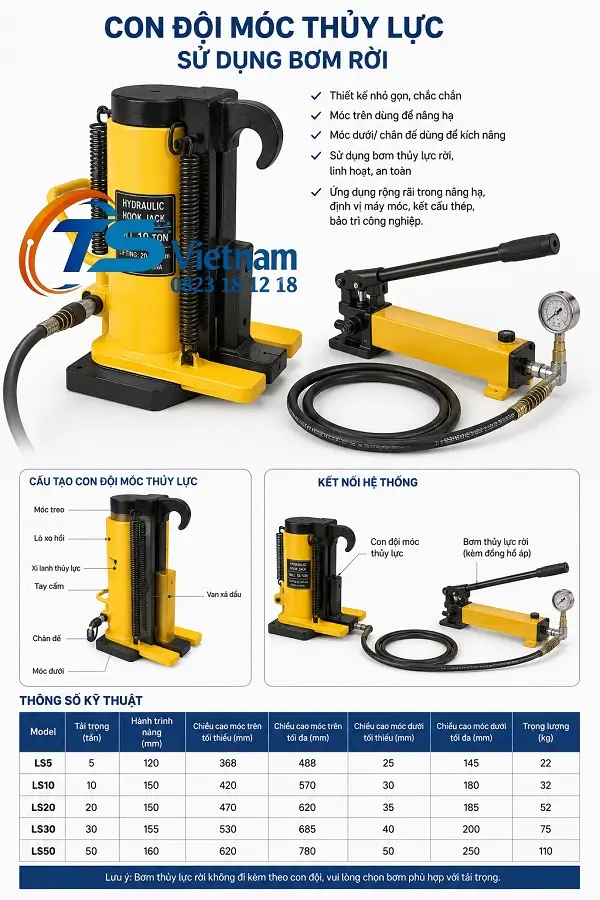

5. Con đội móc thủy lực sử dụng bơm rời

Con đội móc thủy lực dùng bơm rời là dòng thiết bị mà cụm bơm được tách riêng khỏi thân kích và kết nối thông qua dây dẫn dầu áp lực cao. Hệ thống bơm có thể là bơm tay, bơm điện hoặc bơm khí nén, tùy theo yêu cầu công việc.

Đặc điểm

• Lưu lượng dầu lớn.
• Áp suất làm việc ổn định.
• Dây thủy lực chịu áp cao.
• Khớp nối nhanh chống rò rỉ.
• Khả năng kết nối với nhiều thiết bị thủy lực khác.

Ưu điểm

• Tốc độ nâng nhanh hơn.
• Giảm đáng kể sức lao động.
• Làm việc liên tục với cường độ cao.
• Dễ kết hợp nhiều con đội trong cùng một hệ thống nâng đồng bộ.
• Thuận tiện bảo trì và thay thế từng bộ phận.

Ứng dụng

• Lắp đặt dây chuyền sản xuất.
• Nâng máy ép công suất lớn.
• Căn chỉnh kết cấu thép.
• Thi công cầu, cảng và nhà xưởng.
• Di dời máy móc siêu trường, siêu trọng.
• Bảo trì thiết bị công nghiệp quy mô lớn.

VI. Kinh nghiệm lựa chọn con đội móc thủy lực

Để lựa chọn đúng thiết bị, người dùng nên quan tâm đến các yếu tố sau:

• Xác định chính xác tải trọng cần nâng.
• Kiểm tra chiều cao gầm máy trước khi chọn chiều cao móc.
• Lựa chọn hành trình nâng phù hợp.
• Ưu tiên sản phẩm có van chống quá tải.
• Chọn thiết bị từ thương hiệu uy tín.
• Kiểm tra chất lượng xi lanh và hệ thống phớt làm kín.
• Chọn vật liệu thân kích có khả năng chịu lực và chống ăn mòn tốt.
• Mua tại đơn vị phân phối có đầy đủ bảo hành, chứng từ và hỗ trợ kỹ thuật.
