Cảm biến đo xăng dầu

1. CẢM BIẾN ĐO XĂNG DẦU LÀ GÌ?

Cảm biến đo xăng dầu là thiết bị chuyên dụng dùng để đo lường và giám sát lưu lượng, thể tích hoặc mức nhiên liệu (xăng, dầu Diesel, dầu DO…) trong các hệ thống bơm, xe bồn, bồn chứa hoặc trạm cấp phát nhiên liệu. Thiết bị này giúp cung cấp dữ liệu chính xác và liên tục về lượng nhiên liệu đang sử dụng, tồn kho hay phân phối.

2. THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN ĐO XĂNG DẦU

THÔNG SỐ KỸ THUẬT:

• Dải đo lưu lượng: 10 – 200 L/phút
• Sai số: ±0.5% đến ±1.0%
• Áp suất làm việc: 0.5 – 3 bar, 10 bar
• Nhiệt độ làm việc: -20°C đến +60°C
• Điện áp cấp nguồn: DC 5V, 12V hoặc 24V
• Tín hiệu đầu ra: Xung (pulse output), Analog 4–20mA hoặc 0–5V, RS485 / Modbus RTU
• Chuẩn chống cháy nổ (với môi trường nguy hiểm): ATEX, Exd IIB T4, IP65–IP67
• Kích thước ren kết nối: G1/2″, G1″, G1.5″, G2″
• Chất liệu vỏ: Nhôm, inox, nhựa chịu xăng dầu (PA66, PPS, PTFE)
• Bảo hành 12 tháng

3. CẤU TẠO VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA  CẢM BIẾN ĐO XĂNG DẦU

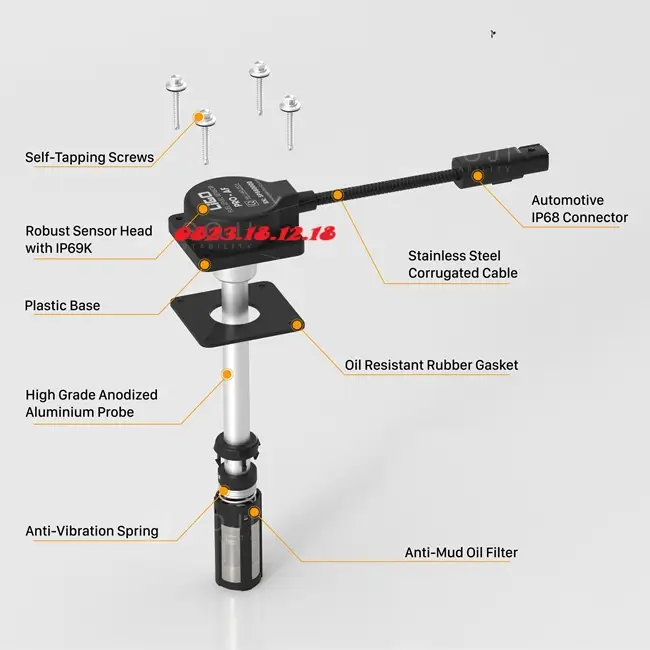

3.1 Cấu tạo của cảm biến đo xăng dầu

Cảm biến đo xăng dầu có cấu tạo gồm nhiều bộ phận, tùy theo nguyên lý hoạt động (điện dung, siêu âm, bánh răng, từ trường…), nhưng nhìn chung bao gồm các thành phần chính sau:

– Thân cảm biến: Là lớp vỏ bao bọc toàn bộ thiết bị, thường làm bằng nhôm, inox hoặc nhựa kỹ thuật (PA66, PPS), có khả năng chống ăn mòn và chịu xăng dầu. Thân cảm biến được thiết kế chống thấm (chuẩn IP65–IP67), có thể lắp vào bồn chứa hoặc đường ống.

– Đầu đo (đầu dò): Đây là bộ phận tiếp xúc trực tiếp với nhiên liệu để thu nhận tín hiệu vật lý (mức nhiên liệu, dòng chảy, áp suất…). Tùy loại cảm biến, đầu dò có thể là:

• Cảm biến điện dung: có que dò hoặc ống dò cảm ứng.
• Cảm biến siêu âm: sử dụng đầu phát sóng âm để đo mức chất lỏng không tiếp xúc.
• Cảm biến lưu lượng cơ học: dùng bánh răng, turbine hoặc bánh xe từ quay theo dòng chảy.

– Mạch xử lý tín hiệu: Bộ xử lý tín hiệu sẽ tiếp nhận dữ liệu từ đầu dò, chuyển đổi thành tín hiệu điện tử như xung, analog 4–20mA, 0–5V hoặc truyền thông RS485/Modbus để đưa vào hệ thống hiển thị hoặc điều khiển.

– Nguồn cấp và ngõ ra: Cảm biến thường hoạt động với điện áp 5V – 24V DC, ngõ ra tín hiệu sẽ truyền về đồng hồ hiển thị, PLC, máy tính hoặc hệ thống SCADA.

3.2 Nguyên lý hoạt động của cảm biến đo xăng dầu

Cảm biến đo xăng dầu hoạt động bằng cách chuyển đổi các đại lượng vật lý như mức, lưu lượng hoặc áp suất của nhiên liệu thành tín hiệu điện. Tín hiệu này sau đó được truyền đến các thiết bị hiển thị, điều khiển hoặc hệ thống giám sát.

Cảm biến có thể sử dụng nhiều nguyên lý khác nhau như điện dung, siêu âm, cơ học (bánh răng, turbine) hoặc từ trường. Khi xăng hoặc dầu thay đổi về mức hoặc dòng chảy, cảm biến ghi nhận sự biến đổi và truyền dữ liệu ra ngoài thông qua xung, tín hiệu analog (4–20mA, 0–5V) hoặc kết nối số như RS485/Modbus.

4. ƯU ĐIỂM VÀ NHƯỢC ĐIỂM CỦA CẢM BIẾN ĐO XĂNG DẦU CÔNG NGHIỆP

4.1 Ưu điểm của cảm biến đo xăng dầu

Cảm biến đo lưu lượng xăng dầu công nghiệp có nhiều ưu điểm nổi bật như:

• Cảm biến cung cấp dữ liệu liên tục về mức, lưu lượng hoặc thể tích nhiên liệu, giúp kiểm soát tốt lượng tiêu thụ và tồn kho.
• Dễ dàng kết nối với PLC, SCADA, GPS hoặc phần mềm quản lý nhiên liệu, hỗ trợ điều khiển và giám sát từ xa.
• Thay thế phương pháp đo thủ công, giảm sai sót, thất thoát và công sức kiểm kê nhiên liệu.
• Phù hợp với nhiều môi trường: trạm xăng, xe bồn, tàu thủy, kho nhiên liệu, máy phát, nhà máy…
• Cảm biến chống cháy nổ, chịu nhiệt, chịu rung, chống ăn mòn và độ ẩm cao.

4.2 Nhược điểm của cảm biến đo xăng dầu

Cần kỹ thuật viên hiểu rõ nguyên lý và vị trí lắp đặt phù hợp để đảm bảo chính xác và an toàn.

Cần kiểm tra và hiệu chuẩn định kỳ để duy trì độ chính xác, nhất là trong môi trường bụi bẩn hoặc có rung động mạnh.

5. CÁC LOẠI CẢM BIẾN ĐO XĂNG DẦU PHỔ BIẾN

Các loại cảm biến đo mức xăng dầu phổ biến hiện nay, được sử dụng rộng rãi trong công nghiệp, trạm xăng, xe bồn và hệ thống quản lý nhiên liệu như:

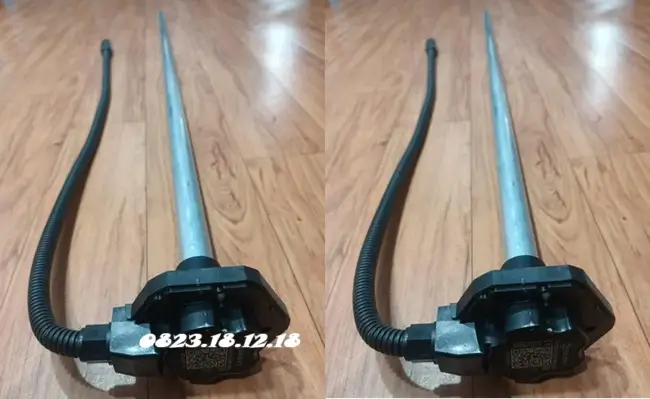

5.1 Cảm biến đo xăng dầu điện dung: Loại cảm biến chuyên dùng để đo mức nhiên liệu trong bồn chứa. Hoạt động ổn định, độ chính xác cao, không bị ảnh hưởng bởi nhiệt độ hay áp suất. Phù hợp cho xe bồn, máy phát, tàu thủy…

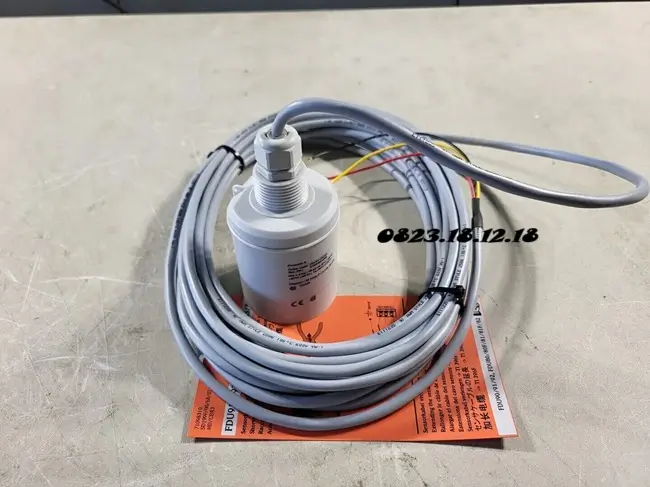

5.2 Cảm biến đo xăng dầu siêu âm: Đo mức nhiên liệu không tiếp xúc bằng sóng siêu âm. Đảm bảo an toàn trong môi trường dễ cháy nổ. Phù hợp với bồn chứa lớn hoặc khu vực cần độ an toàn cao.

5.3 Cảm biến đo xăng dầu bánh răng: Dùng để đo lưu lượng xăng dầu chảy qua đường ống. Độ chính xác cao, phù hợp với chất lỏng có độ nhớt như dầu DO, dầu Diesel. Ứng dụng nhiều trong trạm bơm, hệ thống phân phối nhiên liệu.

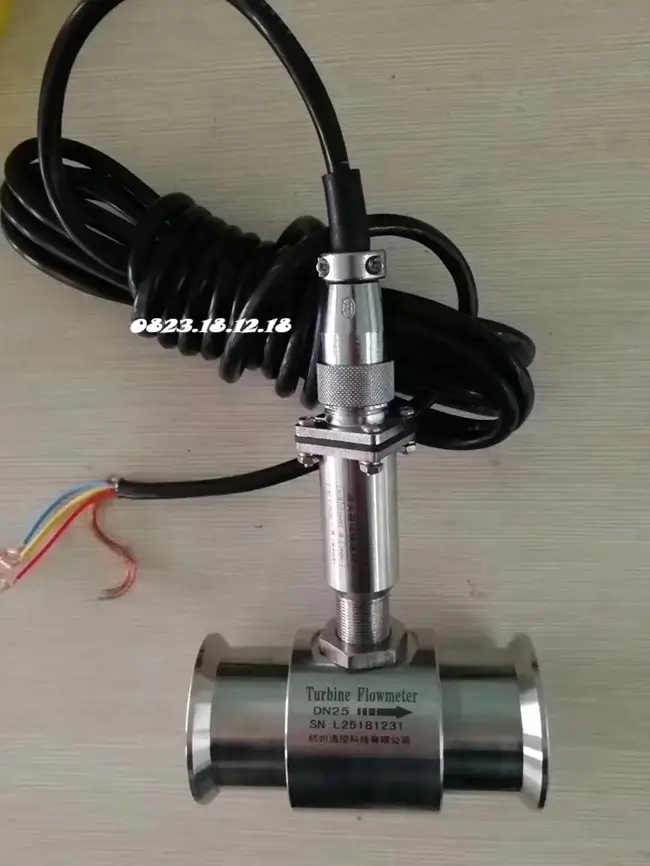

5.4 Cảm biến đo xăng dầu turbine: Sử dụng cánh quạt nhỏ quay theo dòng nhiên liệu, phù hợp cho lưu lượng lớn. Tốc độ phản hồi nhanh, thường kết hợp với đồng hồ hiển thị kỹ thuật số.

6. BẢNG GIÁ CẢM BIẾN ĐO XĂNG DẦU MỚI NHẤT

LƯU Ý: Giá trên tham khảo, có thể thay đổi tùy theo model, kiểu cảm biến, kích thước, nhà sản xuất…

7. ỨNG DỤNG CỦA CẢM BIẾN ĐO XĂNG DẦU TRONG THỰC TẾ

Cảm biến đo lưu lượng xăng dầu được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng:

• Trong trạm xăng, cây xăng: Cảm biến giúp đo mức xăng dầu trong bể chứa ngầm, cảnh báo khi sắp cạn hoặc khi bơm quá mức. Tích hợp với hệ thống quản lý để kiểm soát nhập – xuất nhiên liệu chính xác.
• Trên xe bồn chở xăng dầu: Được lắp để giám sát liên tục lượng nhiên liệu còn lại trong bồn xe. Tránh thất thoát, gian lận và phục vụ cho việc theo dõi từ xa qua GPS hoặc hệ thống quản lý nhiên liệu.
• Trong nhà máy, khu công nghiệp: Ứng dụng để đo và kiểm soát lượng dầu Diesel cung cấp cho máy phát điện, lò đốt, nồi hơi, đảm bảo hoạt động ổn định, không bị gián đoạn do thiếu nhiên liệu.
• Trong hệ thống quản lý kho nhiên liệu: Kết hợp với hệ thống SCADA hoặc PLC để theo dõi và điều khiển mức nhiên liệu tự động, đưa ra cảnh báo khi vượt giới hạn, đảm bảo an toàn cháy nổ và quản lý hiệu quả.
• Trong tàu thủy, xe chuyên dụng, máy móc công trình: Cảm biến giúp giám sát mức dầu trong các thùng nhiên liệu lớn, phục vụ cho vận hành liên tục trong môi trường khắc nghiệt, đồng thời hỗ trợ báo cáo tiêu hao nhiên liệu thực tế.

8. MUA CẢM BIẾN ĐO XĂNG DẦU CHÍNH HÃNG, GIÁ TỐT Ở ĐÂU?

Quý khách có thể mua cảm biến đo xăng dầu chính hãng, giá tốt tại Công ty TNHH Thiết Bị Điện TS. Đơn vị cung cấp đa dạng cảm biến điện dung, siêu âm, turbine, bánh răng từ các thương hiệu uy tín như Tokico, Piusi, Fill-Rite… Cam kết hàng chính hãng, bảo hành đầy đủ, hỗ trợ lắp đặt và giá tốt nhất.

Thông tin liên hệ mua hàng:

• Zalo 0823.18.12.18
• Email thietbidients97@gmail.com
