Đồng hồ đo lưu lượng hóa chất

I. Đồng hồ đo lưu lượng hóa chất là gì?

Đồng hồ đo lưu lượng hóa chất là một thiết bị đo lường công nghiệp chuyên dụng, được thiết kế để theo dõi, đo đếm và kiểm soát tốc độ dòng chảy hoặc tổng khối lượng của các loại chất lỏng có tính chất đặc biệt như: axit, bazơ, dung môi hữu cơ, chất tẩy rửa, hoặc các loại hóa chất có độ nhớt cao. Điểm khác biệt cơ bản nhất giữa đồng hồ đo hóa chất và đồng hồ đo nước thông thường nằm ở vật liệu chế tạo và công nghệ cảm biến.

Nếu như đồng hồ nước thường làm bằng gang hoặc đồng và dễ dàng bị phá hủy bởi axit chỉ trong vài ngày, thì đồng hồ đo hóa chất được ví như những “chiến binh” mình đồng da sắt. Chúng được cấu thành từ những vật liệu siêu bền, có khả năng trơ với phản ứng hóa học như nhựa PTFE (Teflon), PFA, PVDF, hoặc các hợp kim đặc biệt như Hastelloy, Titanium, Tantalum. Nhờ đó, chúng có thể hoạt động bền bỉ trong môi trường axit đậm đặc (H2SO4, HCl), xút ăn da (NaOH) hay các dung dịch muối mặn mà không bị ăn mòn hay biến dạng.

II. Cấu tạo và nguyên lý hoạt động của đồng hồ đo lưu lượng hóa chất

Cấu tạo chi tiết đồng hồ đo lưu lượng hóa chất

Để chống lại sự tấn công của các chất lỏng ăn mòn, thiết bị được thiết kế với các bộ phận tách biệt và sử dụng vật liệu cao cấp, bao gồm các thành phần chính sau:

• Thân đồng hồ: Là bộ phận chịu lực chính bên ngoài, thường được đúc từ thép carbon hoặc thép không gỉ để đảm bảo độ cứng vững, bảo vệ các linh kiện bên trong khỏi va đập vật lý.
• Lớp lót chống ăn mòn: Đây là bộ phận quan trọng nhất tiếp xúc trực tiếp với hóa chất. Lớp lót này được phủ bên trong thân ống, làm từ các vật liệu nhựa cao cấp chịu nhiệt và chịu hóa chất tuyệt đối như nhựa Flo, cao su chịu hóa chất hoặc gốm kỹ thuật.
• Điện cực cảm biến: Gồm hai hoặc nhiều thanh kim loại nhỏ xuyên qua lớp lót để tiếp xúc với dòng chảy. Tùy vào loại hóa chất, điện cực được làm từ Inox 316L, Titan, Tantalum, hay hợp kim Hastelloy để thu tín hiệu điện mà không bị ăn mòn.
• Cuộn dây tạo từ trường: Được đặt ẩn bên trong thân đồng hồ (giữa vỏ thép và lớp lót), có nhiệm vụ sinh ra từ trường xuyên qua lòng ống khi được cấp điện.
• Bộ chuyển đổi tín hiệu và màn hình hiển thị: Là “bộ não” của thiết bị, thường là một hộp điện tử gắn trên thân hoặc kéo dài bằng dây dẫn. Nó chứa các vi mạch xử lý, màn hình LCD hiển thị số liệu và các cổng kết nối tín hiệu ra bên ngoài.
• Mặt bích kết nối: Hai đầu đồng hồ được thiết kế dạng mặt bích tiêu chuẩn để dễ dàng lắp đặt chắc chắn vào đường ống công nghiệp, đảm bảo kín khít tuyệt đối, không rò rỉ hóa chất.

Nguyên lý hoạt động đồng hồ đo lưu lượng hóa chất

Đồng hồ đo lưu lượng hóa chất dạng điện từ hoạt động dựa trên định luật cảm ứng điện từ Faraday, một nguyên lý vật lý nền tảng cho phép đo dòng chảy mà không cần bất kỳ bộ phận chuyển động cơ học nào cản trở bên trong ống. Khi dòng chất lỏng (với điều kiện là chất lỏng có khả năng dẫn điện) chảy qua lòng ống, nó đóng vai trò như một dây dẫn điện chuyển động cắt qua từ trường được tạo ra bởi các cuộn dây đặt bên trong thân đồng hồ. Quá trình này ngay lập tức sinh ra một suất điện động cảm ứng (hiệu điện thế) giữa hai đầu điện cực nằm vuông góc với hướng dòng chảy và hướng từ trường.

Giá trị của hiệu điện thế sinh ra này tỷ lệ thuận hoàn toàn với vận tốc trung bình của dòng chất lỏng đang chảy qua. Cụ thể, dòng chảy càng nhanh thì hiệu điện thế sinh ra càng lớn và ngược lại. Các điện cực cảm biến siêu nhạy sẽ thu thập tín hiệu điện áp rất nhỏ này và gửi về bộ chuyển đổi tín hiệu trung tâm. Tại đây, dựa vào tiết diện của đường ống đã biết trước và vận tốc vừa đo được, bộ vi xử lý sẽ tính toán ra chính xác lưu lượng tức thời và tổng lưu lượng tích lũy, sau đó hiển thị kết quả lên màn hình LCD hoặc truyền tín hiệu 4-20mA về hệ thống điều khiển PLC để người vận hành giám sát.

III. Thông số kỹ thuật của đồng hồ đo lưu lượng hóa chất

Mỗi loại hóa chất đòi hỏi một cấu hình thiết bị riêng biệt. Dưới đây là bảng thông số kỹ thuật tổng quát cho các dòng đồng hồ đo hóa chất chuẩn công nghiệp hiện nay:

• Kích thước đường ống : DN10 – DN2000
• Sai số cho phép : ± 0.5% hoặc ± 0.2%
• Áp suất làm việc : 16 bar, 25 bar, 40 bar
• Nhiệt độ làm việc : -10°C đến 180°C
• Vật liệu lớp lót : PTFE, PFA, FEP, Neoprene, Hard Rubber
• Vật liệu điện cực : SUS316L, Hastelloy B/C, Titanium, Tantalum, Platinum
• Vật liệu thân vỏ : Thép Carbon, Inox 304/316
• Tín hiệu ngõ ra : Analog 4-20mA, Xung (Pulse), RS485 Modbus
• Nguồn điện cấp : 220VAC, 24VDC hoặc Pin
• Cấp độ bảo vệ : IP65, IP67, IP68
• Màn hình hiển thị : LCD

IV. Các loại đồng hồ đo lưu lượng hóa chất phổ biến hiện nay

1. Đồng hồ đo hóa chất dạng điện từ

Đây “ngôi sao sáng” và là lựa chọn số một cho 80% các ứng dụng đo hóa chất công nghiệp hiện nay. Ưu điểm tuyệt đối của nó là lòng ống hoàn toàn rỗng, không có cánh quạt hay vật cản, do đó không bao giờ bị kẹt rác hay cặn bẩn, và đặc biệt là không gây sụt áp lực dòng chảy.

Loại này chuyên trị các loại hóa chất có tính dẫn điện (như axit, bazơ, nước thải, bùn loãng). Lớp lót bên trong thường là PTFE (Teflon) chịu được hầu hết các loại axit đậm đặc nhất. Tuy nhiên, điểm yếu của nó là không thể đo được các loại hóa chất không dẫn điện như nước cất tinh khiết, dầu mỡ, hay xăng.

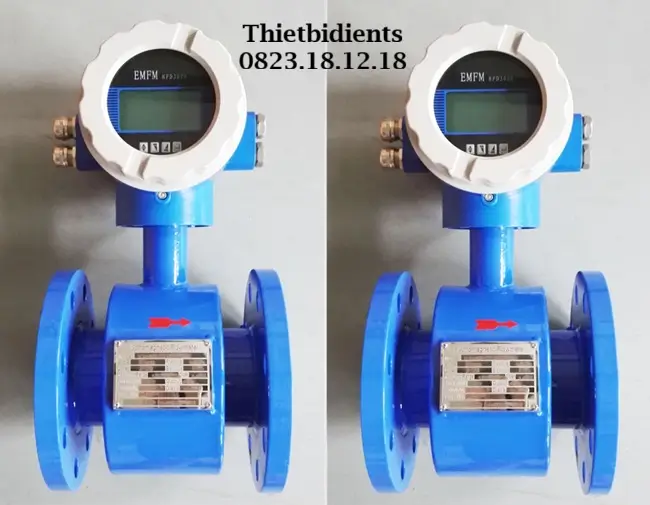

2. Đồng hồ đo hóa chất dạng Tuabin

Đối với các loại hóa chất không dẫn điện (như dung môi, xăng dầu, ethanol, nước cất), đồng hồ điện từ “bó tay”, và đây là lúc đồng hồ Tuabin phát huy tác dụng. Loại này hoạt động dựa trên cánh quạt quay trong dòng chảy.

Để chịu được ăn mòn, thân và cánh quạt của đồng hồ Tuabin dùng cho hóa chất thường không làm bằng kim loại mà được chế tạo từ nhựa cao cấp (như PVDF) hoặc Inox 316. Ưu điểm của dòng này là giá thành rẻ hơn dạng điện từ, độ chính xác khá cao với các dòng chảy ổn định. Nhược điểm là có bộ phận chuyển động (cánh quạt) nên dễ bị mòn cơ học theo thời gian và dễ bị kẹt nếu hóa chất có chứa tạp chất rắn.

3. Đồng hồ đo hóa chất dạng bánh răng

Khi đối mặt với các loại hóa chất có độ nhớt cao (sánh đặc) như keo, nhựa đường, mật rỉ đường, chất kết dính, polymer… thì các loại đồng hồ khác thường cho kết quả sai lệch lớn. Đồng hồ bánh răng là giải pháp chuyên dụng cho phân khúc này.

Nguyên lý của nó dựa vào hai bánh răng hình bầu dục khớp vào nhau, khi quay sẽ “gạt” một lượng chất lỏng cố định đi qua. Nhờ cơ chế đo thể tích trực tiếp này, độ chính xác của nó không bị ảnh hưởng bởi sự thay đổi độ nhớt của hóa chất. Tuy nhiên, dòng này có giá thành khá cao và yêu cầu hóa chất phải sạch, không có hạt rắn để tránh kẹt bánh răng.

4. Đồng hồ đo hóa chất dạng tiết diện thay đổi

Đây là dạng đồng hồ cơ học truyền thống, thường thấy ở các hệ thống lọc nước hoặc phòng thí nghiệm. Nó có cấu tạo là một ống hình côn dựng đứng (thường bằng nhựa trong suốt hoặc thủy tinh chịu lực) và một phao nổi bên trong. Khi hóa chất chảy từ dưới lên, phao sẽ nổi lên đến một vị trí cân bằng tương ứng với lưu lượng.

Loại này có ưu điểm là “ngon – bổ – rẻ”, dễ lắp đặt, quan sát trực quan mà không cần nguồn điện. Thường được dùng để đo lưu lượng nhỏ hoặc làm thiết bị chỉ báo tại chỗ. Tuy nhiên, nó không có khả năng kết nối tín hiệu về máy tính và độ chính xác không cao bằng các loại điện tử.

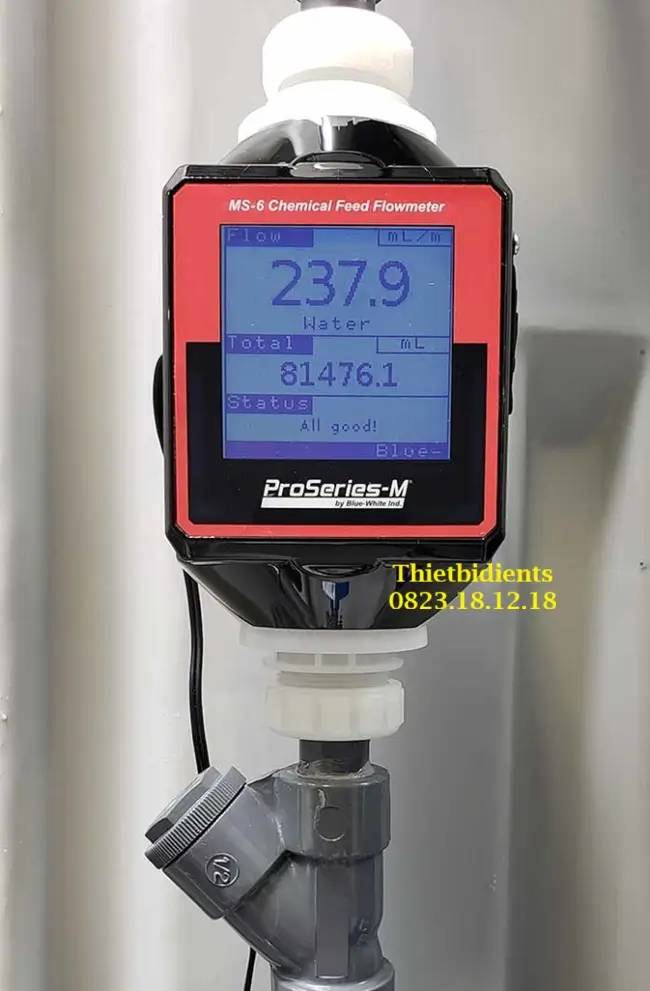

5. Đồng hồ đo hóa chất dạng siêu âm

Đây là công nghệ đo lường hiện đại nhất theo kiểu “không xâm lấn”. Cảm biến siêu âm được kẹp bên ngoài đường ống mà không cần cắt ống hay tiếp xúc trực tiếp với hóa chất bên trong.

Loại này cực kỳ hữu ích khi cần đo các loại hóa chất siêu độc hại, phóng xạ hoặc cực kỳ ăn mòn mà không có vật liệu lót nào chịu nổi, hoặc dùng để kiểm tra lưu lượng tạm thời mà không muốn dừng hệ thống để lắp đặt. Tuy nhiên, chi phí đầu tư cho đồng hồ siêu âm thường rất cao và độ ổn định phụ thuộc nhiều vào chất lượng đường ống cũng như bọt khí trong dòng chảy.

V. Bảng giá của đồng hồ đo lưu lượng mới nhất 2025

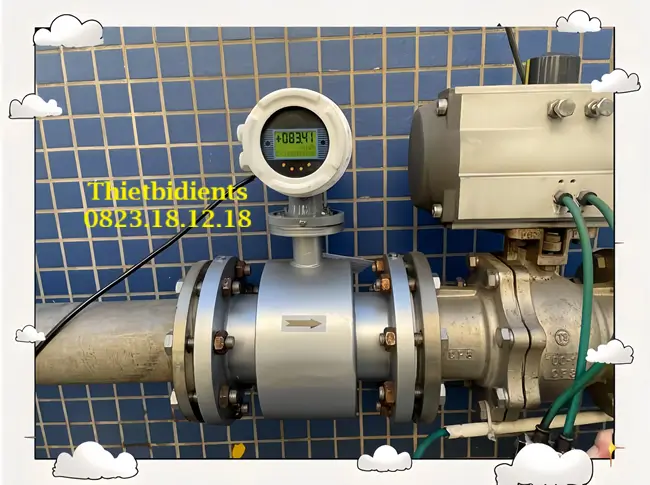

VI. Ứng dụng của đồng hồ đo lưu lượng hóa chất

Đồng hồ đo lưu lượng hóa chất hiện diện ở hầu hết các ngành công nghiệp mũi nhọn, nơi mà độ chính xác quyết định chất lượng sản phẩm cuối cùng.

Trong hệ thống xử lý nước thải và môi trường: Đây là ứng dụng phổ biến nhất. Tại các nhà máy xử lý nước thải tập trung, việc kiểm soát lượng hóa chất keo tụ (PAC), Polymer hoặc Axit/Bazơ để cân bằng pH là cực kỳ quan trọng. Đồng hồ đo lưu lượng giúp các bơm định lượng hoạt động chính xác, đảm bảo nước thải đầu ra đạt chuẩn môi trường mà không lãng phí hóa chất, tiết kiệm hàng tỷ đồng mỗi năm cho doanh nghiệp.

Trong ngành công nghiệp sản xuất giấy và bột giấy: Quy trình tẩy trắng bột giấy sử dụng rất nhiều hóa chất tẩy rửa mạnh và các chất phụ gia. Đồng hồ đo hóa chất (thường là dạng điện từ vỏ Inox) giúp kiểm soát tỷ lệ pha trộn các chất tẩy trắng, đảm bảo độ trắng của giấy đồng đều và giảm thiểu lượng hóa chất dư thừa thải ra môi trường.

Trong ngành thực phẩm và đồ uống (F&B): Trong các nhà máy bia, sữa, nước giải khát, đồng hồ lưu lượng không chỉ dùng để đo nguyên liệu mà còn dùng trong quy trình vệ sinh đường ống tự động (CIP – Cleaning In Place). Các dung dịch tẩy rửa nóng, axit, xút được bơm tuần hoàn qua đường ống để diệt khuẩn. Đồng hồ cần phải chịu được nhiệt độ cao và hóa chất để kiểm soát quá trình này.

Trong ngành công nghiệp dệt nhuộm: Chất lượng màu nhuộm phụ thuộc hoàn toàn vào tỷ lệ pha chế các loại thuốc nhuộm và chất trợ nhuộm. Đồng hồ đo lưu lượng giúp tự động hóa khâu cấp thuốc nhuộm vào máy, đảm bảo mẻ vải nào cũng có màu sắc đồng nhất, tránh tình trạng lệch màu (loang màu) gây hủy hàng loạt.

Trong sản xuất hóa chất và phân bón: Đây là “sân nhà” của thiết bị này. Từ việc đo lường axit Sunfuric (H2SO4) trong sản xuất ắc quy, phân lân, cho đến đo lường Amoniac, Phốt pho… Mọi sai sót ở đây đều có thể dẫn đến cháy nổ hoặc hỏng hóc dây chuyền, do đó yêu cầu về độ bền và độ chính xác của đồng hồ là cao nhất.

VII. Hướng dẫn chọn vật liệu lớp lót và điện cực của đồng hồ đo lưu lượng hóa chất

Phần này đặc biệt quan trọng vì 90% các trường hợp hỏng hóc đồng hồ đo hóa chất là do chọn sai vật liệu dẫn đến bị ăn mòn. Để đồng hồ hoạt động bền bỉ, người mua cần xác định rõ loại hóa chất mình cần đo để chọn “cặp đôi” Lớp lót và Điện cực phù hợp.

1. Lựa chọn Lớp lót:

• PTFE (Teflon): Đây là vật liệu “Vua”. Nó chịu được hầu hết các loại axit, bazơ mạnh, chịu nhiệt độ cao và có hệ số ma sát thấp giúp chống bám dính. Nếu bạn phân vân, hãy chọn PTFE là an toàn nhất.
• Hard Rubber (Cao su cứng): Giá rẻ, chịu mài mòn tốt (như nước thải có cát), chịu được axit loãng nhưng không chịu được axit đậm đặc hay nhiệt độ cao.
• PFA: Tương tự PTFE nhưng chịu được áp suất âm (chân không) tốt hơn, thường dùng trong các đường ống có lực hút.

2. Lựa chọn Điện cực:

• Inox 316L: Chỉ dùng cho nước thải, nước cấp, hóa chất ăn mòn rất nhẹ. Không chịu được Axit Clohidric (HCl) hay H2SO4 đậm đặc.
• Hastelloy B/C: Chịu được axit H2SO4, H3PO4 ở nồng độ và nhiệt độ cao. Rất phổ biến trong công nghiệp hóa chất.
• Titanium: Chuyên trị nước biển, muối clorua, nước muối bão hòa.
• Tantalum: Vật liệu cao cấp nhất, đắt tiền nhất. Chịu được hầu hết mọi loại axit cực mạnh (như nước cường toan, HCl đậm đặc nóng). Nếu Tantalum không chịu được thì gần như không loại nào chịu được.

Lời khuyên: Trước khi mua, hãy cung cấp đầy đủ thông tin: Tên hóa chất, Nồng độ (%), Nhiệt độ (°C) cho nhà cung cấp để được tư vấn tra bảng ăn mòn chính xác nhất.

VIII. Mua đồng hồ đo lưu lượng hóa chất ở đâu chính hãng, giá tốt?

Việc lựa chọn một chiếc đồng hồ đo hóa chất không đơn giản chỉ là mua một thiết bị, mà là mua sự an tâm cho cả một hệ thống sản xuất. Một thiết bị kém chất lượng có thể bị thủng lớp lót, rò rỉ axit ra ngoài gây nguy hiểm tính mạng và hư hại dây chuyền trị giá hàng tỷ đồng. Do đó, tìm kiếm một nhà cung cấp am hiểu kỹ thuật và có tâm là điều tiên quyết.

ThietbidienTS tự định vị mình không chỉ là người bán hàng, mà là chuyên gia tư vấn giải pháp đo lường. Chúng tôi thấu hiểu tính chất nguy hiểm của từng loại hóa chất để tư vấn cho khách hàng loại vật liệu chính xác nhất, tiết kiệm nhất nhưng vẫn đảm bảo an toàn tuyệt đối.

• Công ty: ThietbidienTS
• Số điện thoại (Hotline/Zalo): 0823181218
• Email: thietbidients97@gmail.com

Sự chính xác của bạn là uy tín của chúng tôi. ThietbidienTS – Đồng hành cùng sự phát triển bền vững của doanh nghiệp Việt!
